Montaje
es
> Cuando el actuador se mueva lateralmente hacia la superficie del
sensor, se debe respetar una distancia mínima de 9 mm. Esto impe-
dirá una activación prematura a causa de las zonas de aproximación
laterales.
> En caso necesario, coloque un tope protector adicional para la parte
móvil del resguardo.
> Respete el máximo par de giro de 2,3 Nm para fijar el sensor y el
actuador.
Observe las siguientes indicaciones de seguridad:
• Sensor y actuador no deben utilizarse como topes mecánicos.
• Impida las manipulaciones que imposibiliten el debido funciona-
miento del equipo de cualquier modo, tales como desajustes, des-
montajes u omisiones del equipo. En otro caso, las consecuencias
podría ser lesiones e incluso la muerte.
• Los actuadores de repuesto disponibles pueden poner en peligro la
integridad del sistema de seguridad (peligro de manipulación). Esto
puede causar lesiones e incluso la muerte, así como daños materia-
les y pérdidas económicas. Encargue la realización de controles y
procedimientos de trabajo apropiados, así como medidas de pro-
tección alternativas, con el fin de regular el uso y la disponibilidad de
esos actuadores de repuesto.

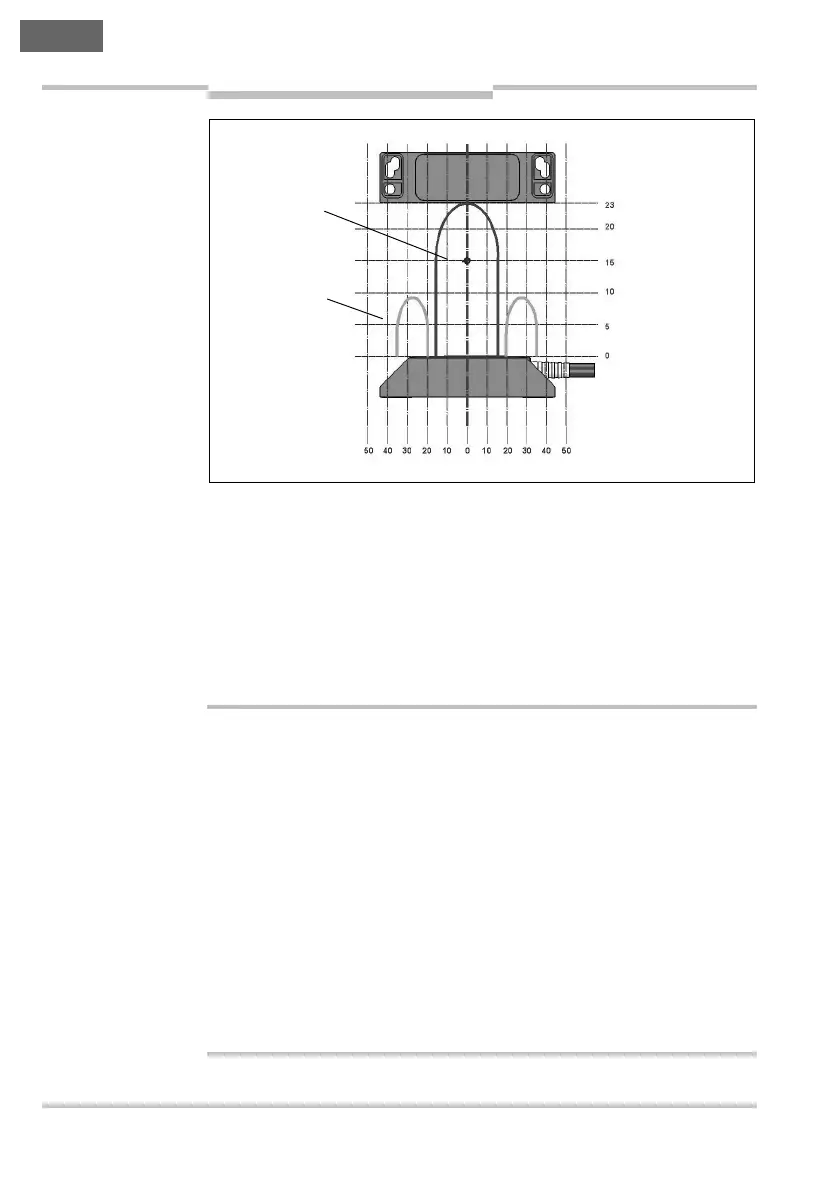

Fig. 3: Rango de
respuesta al girar el
actuador 90°
a
ATENCIÓN
Distancia de conexión [mm]
Desplazamiento [mm]
laterales
as
15 mm
