Betriebsanleitung Kapitel 5
TR4
8014467/YTD7/2016-03-30 © SICK AG Industrial Safety Systems Deutschland Alle Rechte vorbehalten 23
Irrtümer und Änderungen vorbehalten
Elektroinstallation
de
5.3.2 Anschlussstecker Sensor M12 × 5
Pin Aderfarbe
2)
Bezeichnung Beschreibung
1 Braun +24 V DC Spannungsversorgung 24 V DC
2 Weiß 0ut A Sicherheitsausgang A
3 Blau 0 V Spannungsversorgung 0 V DC
4 Schwarz 0ut B Sicherheitsausgang B
5 Grau Out Aux Ausgang Aux (nicht sicher)
2)
Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten
Leitungen (keine Gewähr).

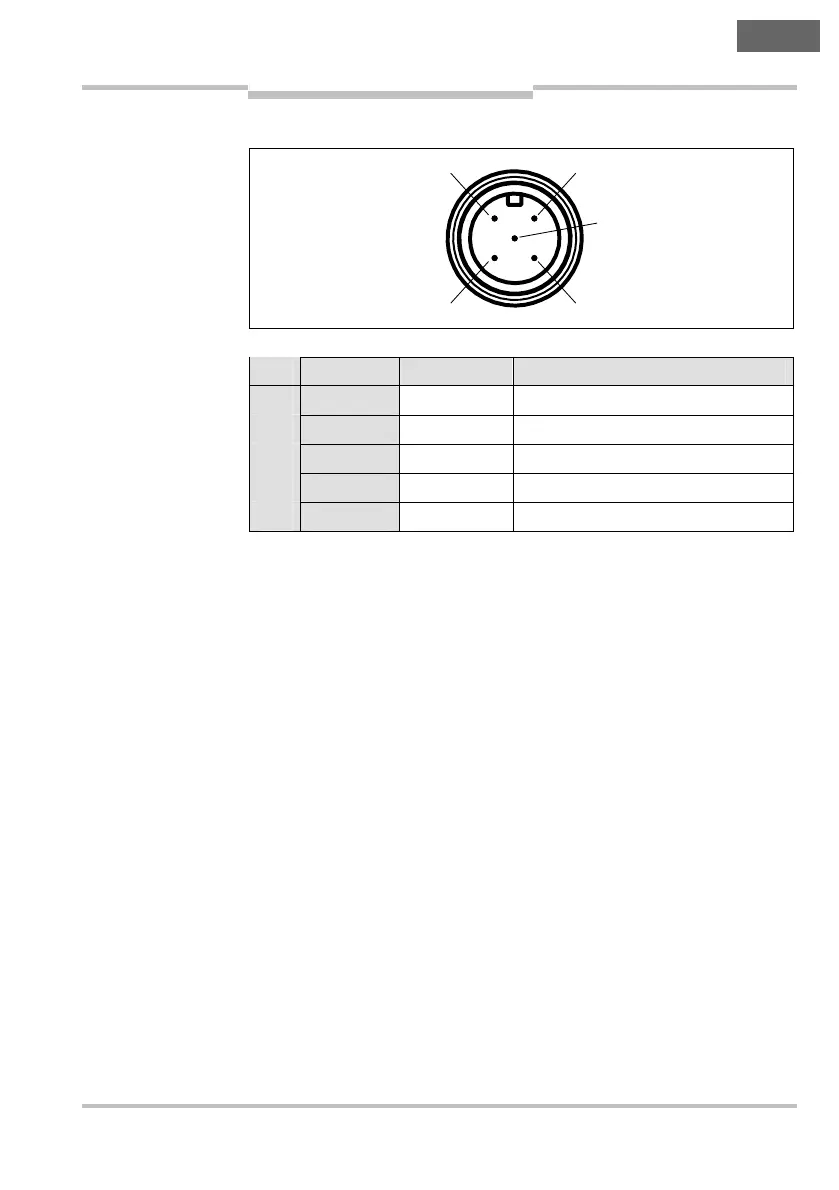

Abb. 6: Pin-Belegung
Anschlussstecker
Sensor M12
×
5
(TR4-S..02C)
Tab. 3: Pin-Belegung
Anschlussstecker
Sensor M12
×
5
(TR4-S..02C)
1
4
2
5
3
