Notice d’instructions Chapitre 8
TR4
8014467/YTD7/2016-03-30 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 195
Sujet à modification sans préavis
Diagnostics des défauts
fr
Indication Cause possible Action corrective
Ö Jaune
(1 Hz)
Transpondeur à la
limite de la distance
de commutation
(activation) ; état
de sécurité, OSSD
Out A et OSSD
Out B actives
> Réaligner le capteur et le
transpondeur.
8.4 Recherche des défauts avec le câblage en
cascade
Si un défaut apparaît sur un interrupteur de sécurité TR4 utilisé dans
un câblage en cascade, alors l’appareil concerné indique le défaut (la
LED Status/Diag clignote en Ö Rouge) et désactive ses sorties de
sécurité. Tous les interrupteurs de sécurité TR4 montés en aval dans la
cascade désactivent également leurs sorties de sécurité et leur LED
Status/Diag clignote en Ö Vert.
Les interrupteurs de sécurité se trouvant en amont d’un appareil dé-
fectueux de la cascade ne peuvent pas détecter la défaillance de ce
dernier. Leur LED Status/Diag reste illuminée en O Vert, si le transpon-
deur se trouve dans la plage de détection.
Remarque

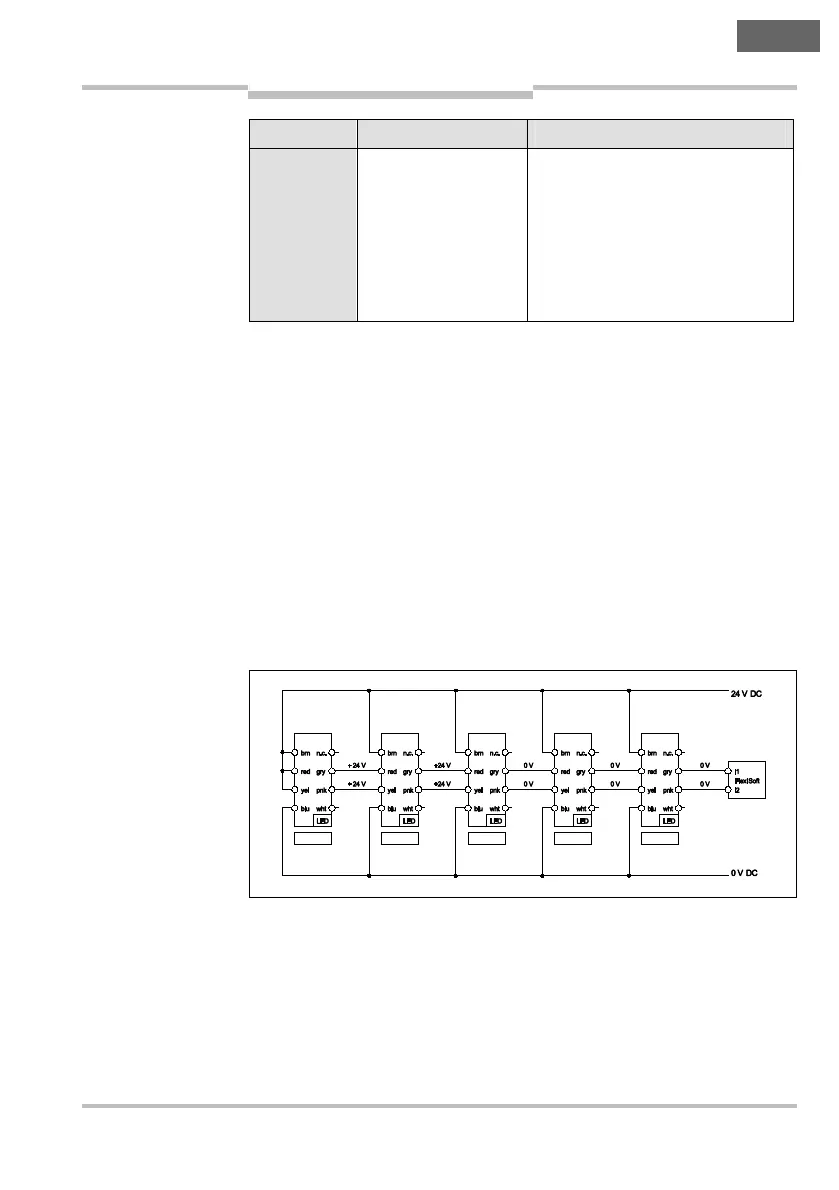

Fig. 13 : Recherche
des défauts avec des
interrupteurs de
sécurité montés en
cascade
Interrupteur 1
Interrupteur 2 Interrupteur 3 Interrupteur 4 Interrupteur 5
Tra nsp on deu r 1 Trans pon de ur 2 Tra nsp ondeu r 3 T rans ponde u r 4 Transp onde u r 5
O Vert
O Vert
Ö Rouge Ö Vert Ö Vert

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
