Diagnóstico de fallos
es
Indicación Causa posible Modo de eliminar el fallo
Ö Amarillo
(1 Hz)
Actuador en la
zona limítrofe de la
distancia de cone-
xión; estado segu-
ro, OSSD Out A y
OSSD Out B
activas
> Volver a alinear el sensor y
el actuador.
8.4 Localización de errores en una conexión en
cascada
Si se produce un error en interruptores de seguridad TR4 conectados
en cascada, el equipo afectado indica el estado de error (LED Status/
Diag parpadea Ö Rojo) y desactiva sus salidas de seguridad. Todos
los demás interruptores de seguridad TR4 conectados en serie también
desactivan sus salidas de seguridad, y su LED Status/Diag parpadea
Ö Verde.
Los interruptores de seguridad que están situados delante de un
equipo defectuoso no pueden detectar el estado de error. Su LED
Status/Diag sigue luciendo O Verde cuando sus actuadores se
encuentran dentro del rango de respuesta.
Indicación

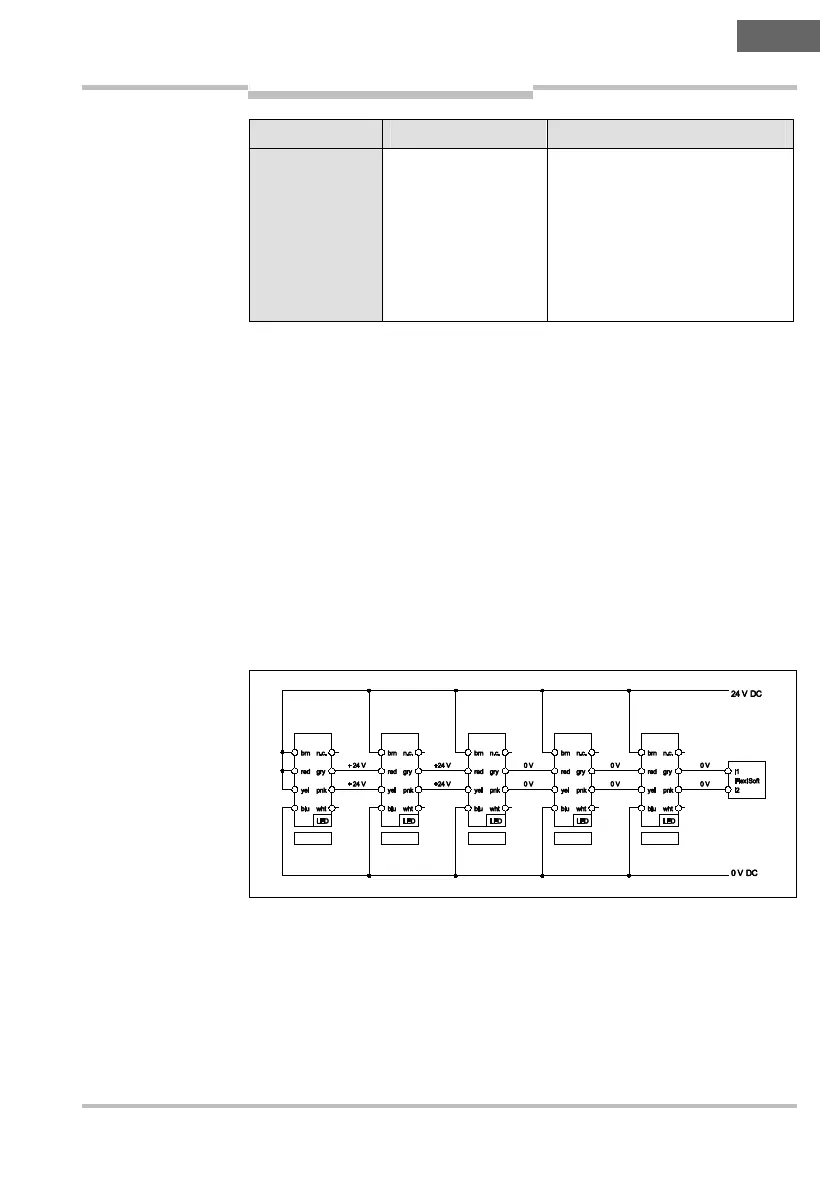

Fig. 13: Localización
de errores en interrup-
tores de seguridad
conectados en cascada Interruptor 1 Interruptor 2 Interruptor 3 Interruptor 4 Interruptor 5
Actuador 1
Actuador 2 Actuador 3 Actuador 4 Actuador 5
O Verde
O Verde
Ö Rojo Ö Verde Ö Verde

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
