SICK TR4 User Manual

Notice d’instructions Chapitre 7
TR4
8014467/YTD7/2016-03-30 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 191
Sujet à modification sans préavis
Exemples d’applications
fr
7 Exemples d’applications

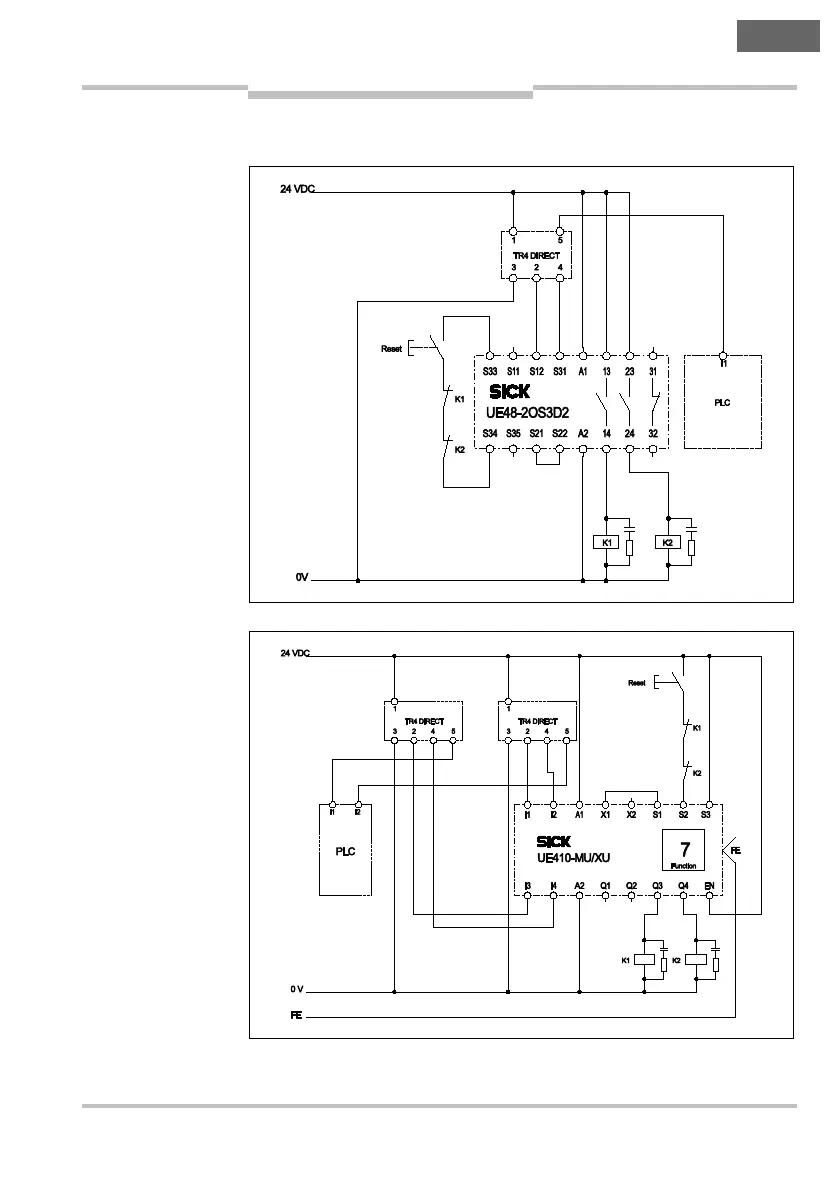

Fig. 10 : Exemple
d’application avec un
seul interrupteur de
sécurité TR4-S..02C
(avec connecteur mâle
M12
× 5)
Fig. 11 : Exemple
d’application avec deux
interrupteurs de
sécurité TR4-S..02C
(avec connecteur mâle
M12
× 5) connectés en
parallèle

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
