Betriebsanleitung Kapitel 5
TR4
8014467/YTD7/2016-03-30 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 21
Irrtümer und Änderungen vorbehalten
Elektroinstallation
de
5.3 Anschluss
Schalten Sie die Anlage spannungsfrei!
Während Sie die Geräte anschließen, könnte die Anlage unbeabsichtig-
terweise starten.
= Stellen Sie sicher, dass die gesamte Anlage während der Elektro-
installation in spannungsfreiem Zustand ist.
Benutzen Sie nur eine geeignete Spannungsversorgung!
Der Sensor muss an eine Spannungsversorgung der Schutzklasse 2
SELV 24 V DC, +10 %/–15 % angeschlossen werden.

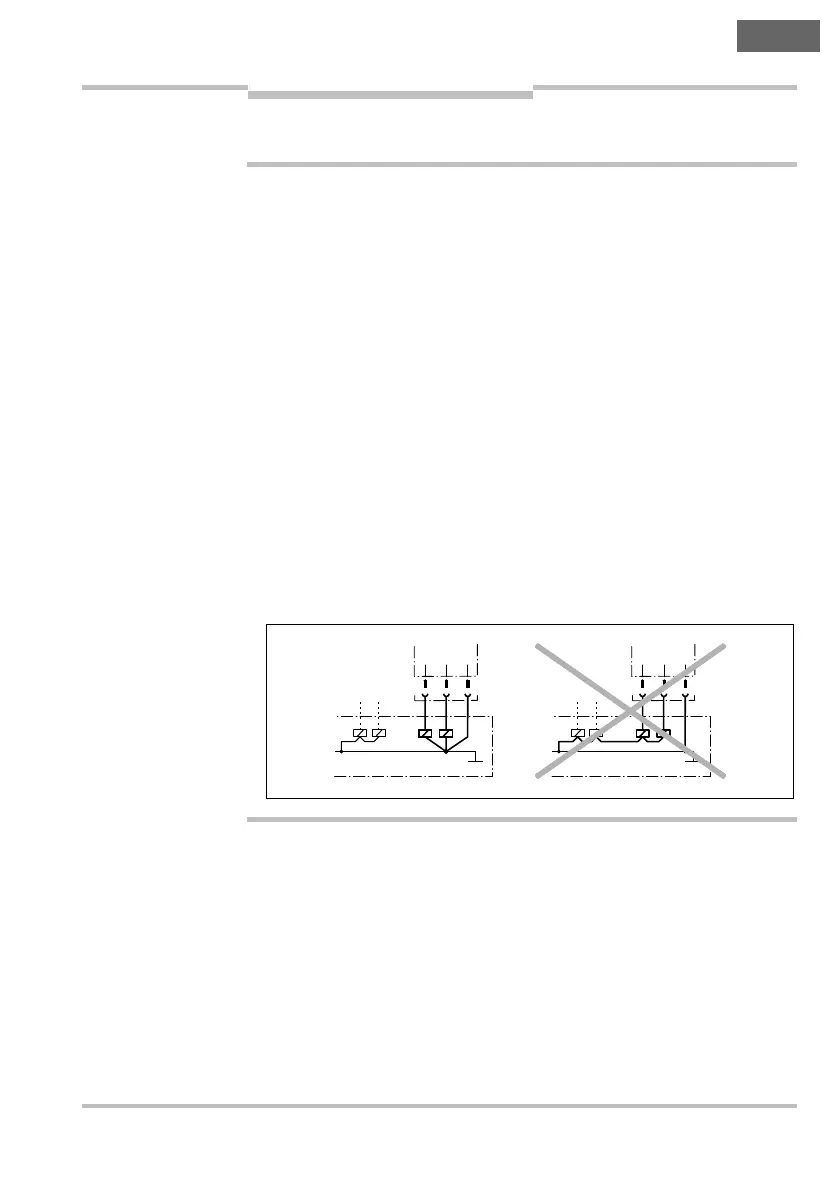

Verhindern Sie, dass zwischen Last und Schutzeinrichtung eine
Potenzialdifferenz entstehen kann!
= Wenn Sie an den OSSDs bzw. Sicherheitsausgängen Lasten an-
schließen, die nicht verpolungssicher sind, dann müssen Sie die
0-V-Anschlüsse dieser Lasten und die der zugehörigen Schutzein-
richtung einzeln und unmittelbar an dieselbe 0-V-Klemmleiste an-
schließen. Nur so ist sichergestellt, dass im Fehlerfall keine Poten-
zialdifferenz zwischen den 0-V-Anschlüssen der Lasten und denen
der zugehörigen Schutzeinrichtung möglich ist.
• Der Sicherheitsschalter TR4 erfüllt die Funkschutzbestimmungen
(EMV) für den industriellen Bereich (Funkschutzklasse A). Beim Ein-
satz im Wohnbereich kann er Funkstörungen verursachen.
• Um Netzeinflüsse auf das Geräteverhalten zu minimieren, muss die
externe Spannungsversorgung der Geräte (SELV) u. a. einen Netzaus-
fall von 20 ms überbrücken können. Netzteile gemäß EN 60 204-1
erfüllen diese Voraussetzung. Geeignete Netzteile sind bei SICK als
Zubehör erhältlich.
ACHTUNG
Hinweise
