SICK TR4 User Manual

Betriebsanleitung Kapitel 9
TR4
8014467/YTD7/2016-03-30 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 45
Irrtümer und Änderungen vorbehalten
Technische Daten
de
9.3.2 Maßbild TR4 Direct Betätiger

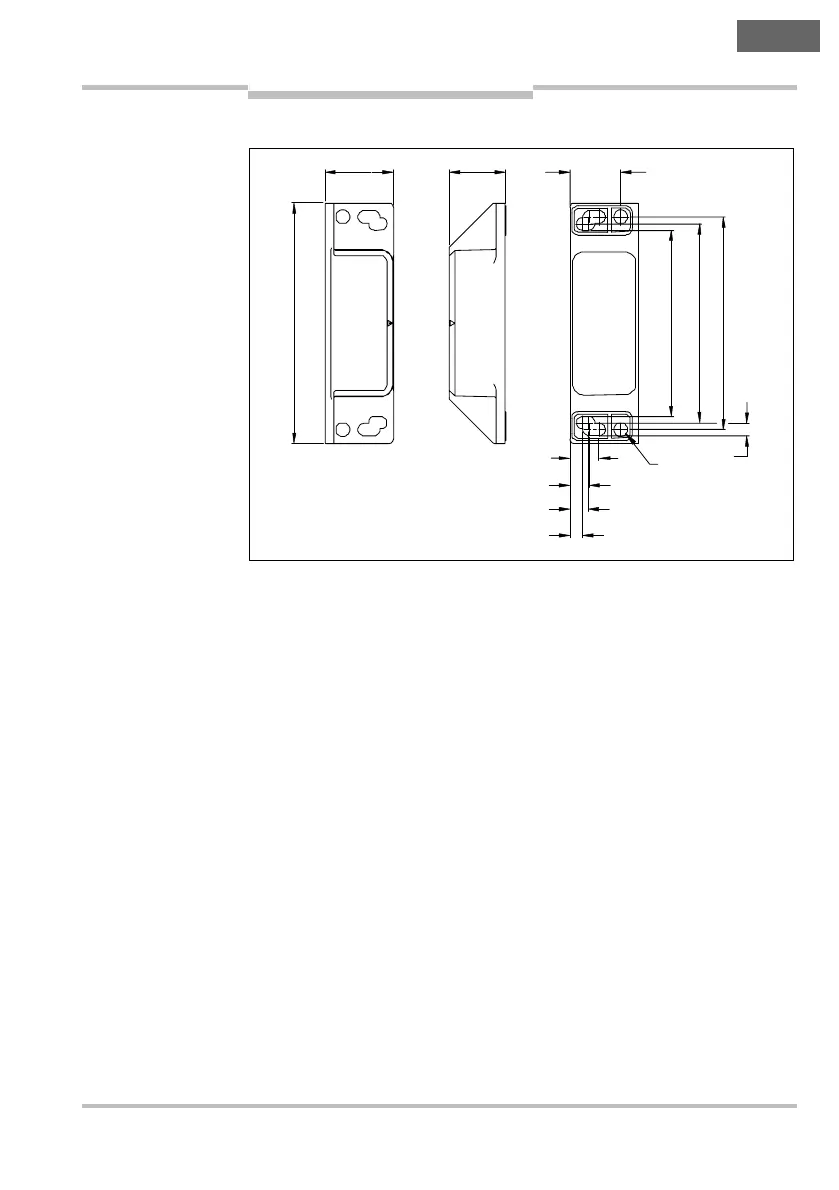

Abb. 17: Maßbild TR4
Direct Betätiger (mm)
24,99 20,65 18,54
88,14
10,66
7,11
6,78
4,57
⊕
5,08
4,57
68,31
72,9
77,98

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
