Chapitre 5 Notice d’instructions
TR4
180 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 8014467/YTD7/2016-03-30
Sujet à modification sans préavis
Installation électrique
fr
5.3.2 Connecteur mâle du capteur M12 × 5
Broche Couleur
du fil
2)
Désignation Description
1 Marron +24 V CC Alimentation 24 V CC
2 Blanc 0ut A Sortie de sécurité A
3 Bleu 0 V Alimentation 0 V CC
4 Noir 0ut B Sortie de sécurité B
5 Gris Out Aux Sortie Aux (sortie non sûre)
2)
Les couleurs indiquées s’appliquent en cas d’utilisation de câbles précâblés
(sans garantie).

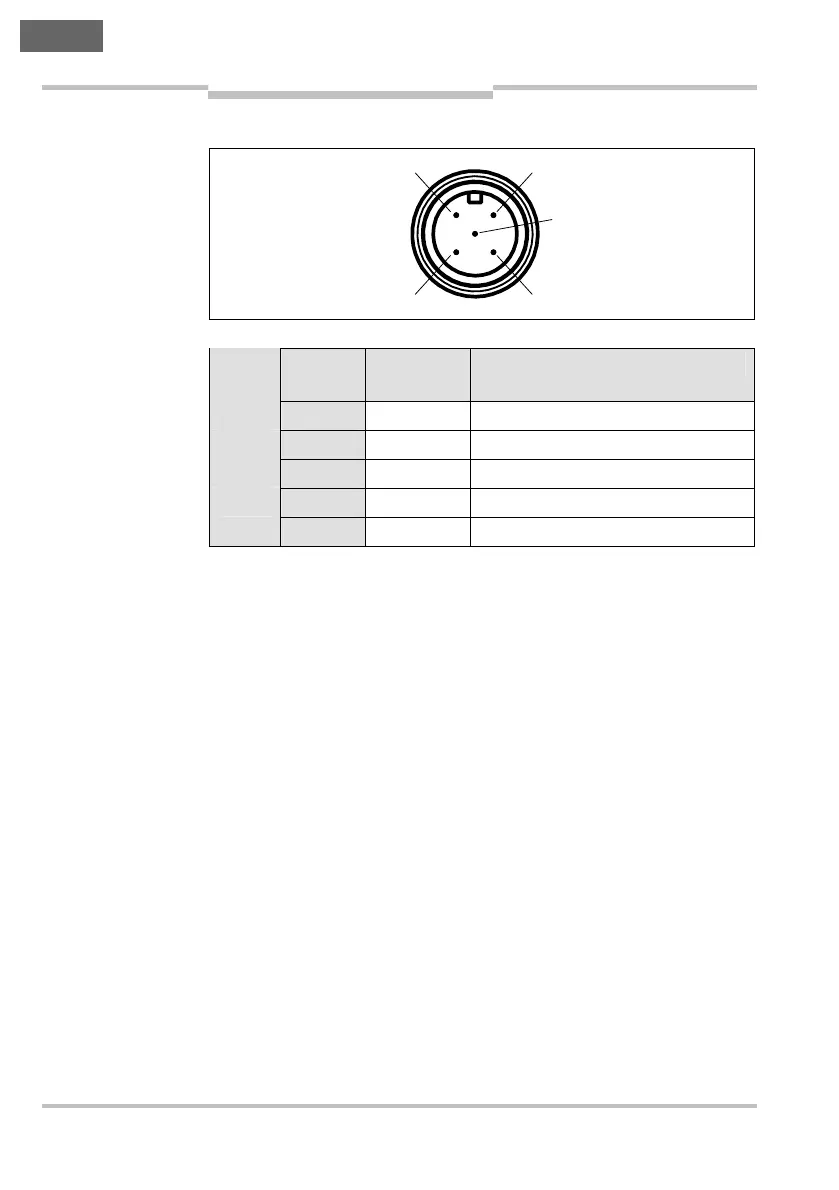

Fig. 6 : Brochage du
connecteur mâle du
capteur M12
× 5 (TR4-
S..02C)
Tab. 3 : Brochage du
connecteur mâle du
capteur M12
× 5 (TR4-
S..02C)
1
4
2
5
3

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
