Instrucciones de servicio Capítulo 5
TR4
8014467/YTD7/2016-03-30 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 129
Sujeto a cambio sin previo aviso
Instalación eléctrica
es
5.3.3 Conexión de un solo interruptor de seguridad
> Conecte el interruptor de seguridad como se muestra en Fig. 7.
¡Use un chequeo externo de contactores!
El TR4 no tiene chequeo externo de contactores. Por ello, para alcanzar
SIL3/PL e debe implementar el chequeo externo de contactores con
ayuda de una apropiada evaluación de seguridad de nivel superior.
El Nivel de Prestaciones (PL) o el Nivel de integridad de seguridad que
alcancen realmente dependerá del circuito externo, del diseño del
cableado, del transmisor de control que seleccione y de su ubicacion
en la máquina.
¡Evalúe las dos salidas de seguridad!
Para garantizar la seguridad es imperativo evaluar las dos salidas de
seguridad (Out A und Out B) (ver Fig. 7).

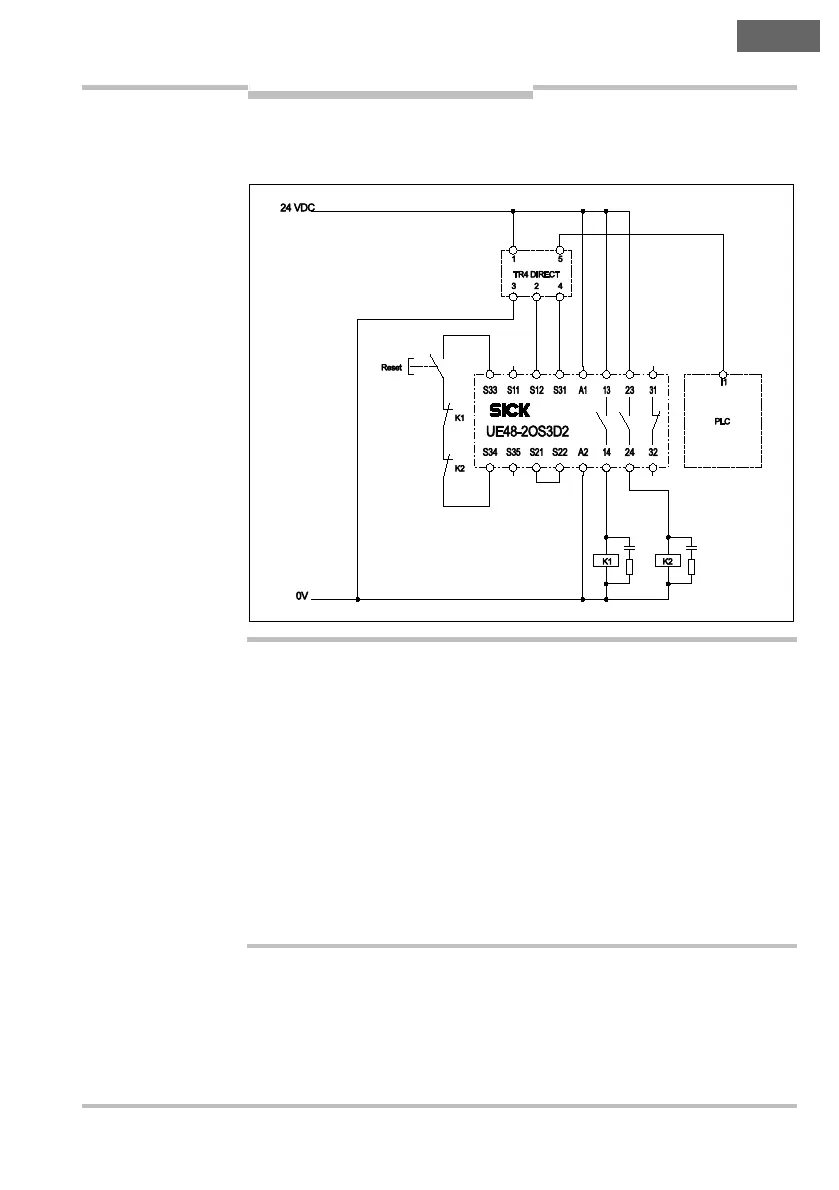

Fig. 7: Conexión de un
solo interruptor de
seguridad TR4-S..02C
(con conector de
conexión M12
× 5)
a
ATENCIÓN

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
