Installazione elettrica
it
5.3.3 Collegare un unico interruttore di sicurezza
> Collegare l’interruttore di sicurezza come indicato nella Fig. 7.
Impiegare un controllo dei contattori esterni!
Il TR4 non è dotato di un controllo dei contattori esterni. Per raggiunge-
re il SIL3/PL e è necessario quindi realizzare il controllo dei contattori
esterni con l’aiuto di una unità di valutazione di sicurezza idonea.
Il performance level o safety integrity level (il livello di integrità di sicu-
rezza) raggiunto realmente, dipende dalla circuteria esterna, da come è
eseguito il cablaggio, dalla selezione degli elementi di comando e dalla
loro disposizione nella macchina.
Valutare entrambe le uscite di sicurezza!
Per garantire la sicurezza è assolutamente necessario valutare entram-
be le uscite di sicurezza (Out A e Out B) (vedi Fig. 7).

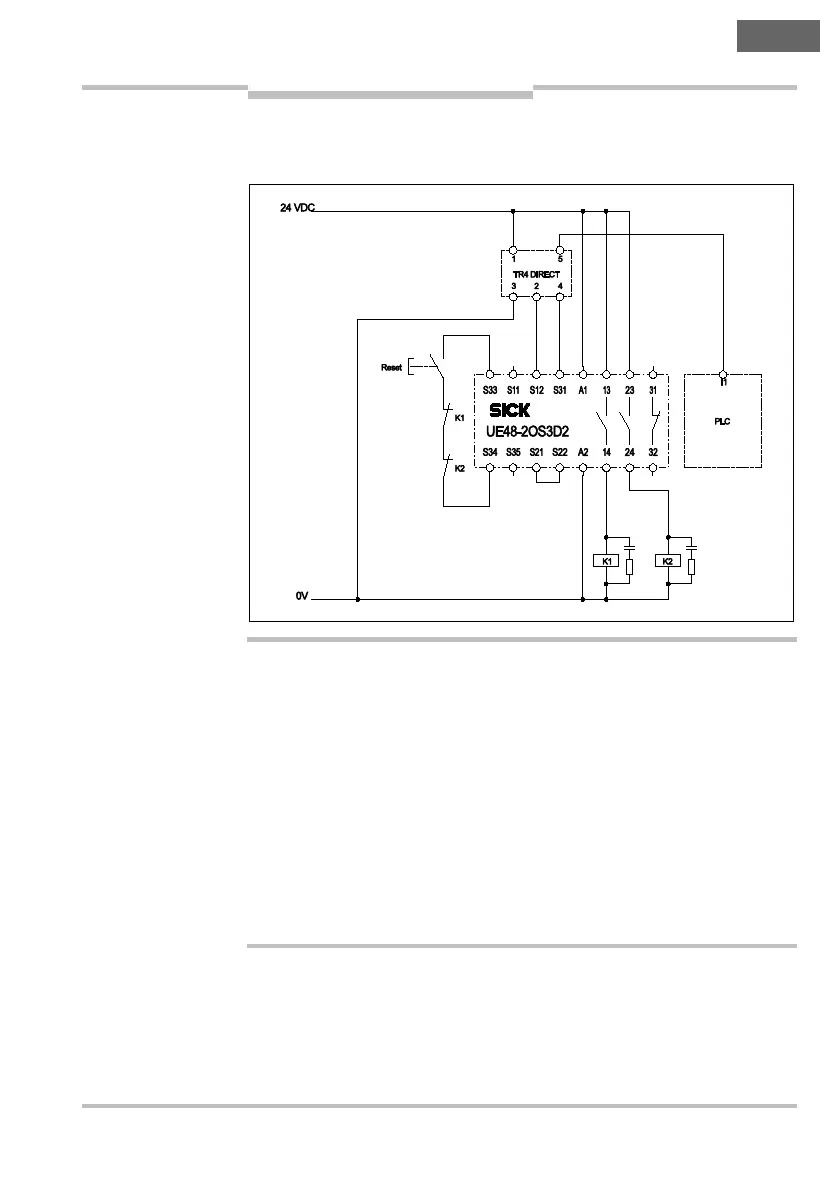

Fig. 7: collegare un
unico interruttore di
sicurezza TR4-S..02C
(con spina di allaccia-
mento M12
× 5)
a
ATTENZIONE

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
