Kapitel 8 Betriebsanleitung
TR4
38 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014467/YTD7/2016-03-30
Irrtümer und Änderungen vorbehalten
Fehlerdiagnose
de
Anzeige Mögliche Ursache So beheben Sie den Fehler
∏ Gelb (1 Hz) Betätiger im Grenz-
bereich des Ein-
schaltabstandes;
sicherer Zustand,
OSSD Out A und
OSSD Out B aktiv
= Richten Sie Sensor
und Betätiger neu
aufeinander aus.
8.4 Fehlersuche bei Kaskadierung
Wenn bei einem in einer Kaskade eingesetzten Sicherheitsschalter TR4
ein Fehler auftritt, dann zeigt das betreffende Gerät den Fehlerzustand
an (LED Status/Diag blinkt ∏ Rot) und schaltet seine Sicherheitsaus-
gänge ab. Alle weiteren nachgeschalteten Sicherheitsschalter TR4
schalten in diesem Fall ebenfalls ihre Sicherheitsausgänge ab und ihre
LED Status/Diag blinkt ∏ Grün.
Die Sicherheitsschalter, die sich vor einem fehlerhaften Gerät in der
Kaskade befinden, können den Fehlerzustand nicht erkennen. Ihre LED
Status/Diag leuchtet weiterhin Ν Grün, wenn ihre Betätiger sich im An-
sprechbereich befinden.
Hinweis

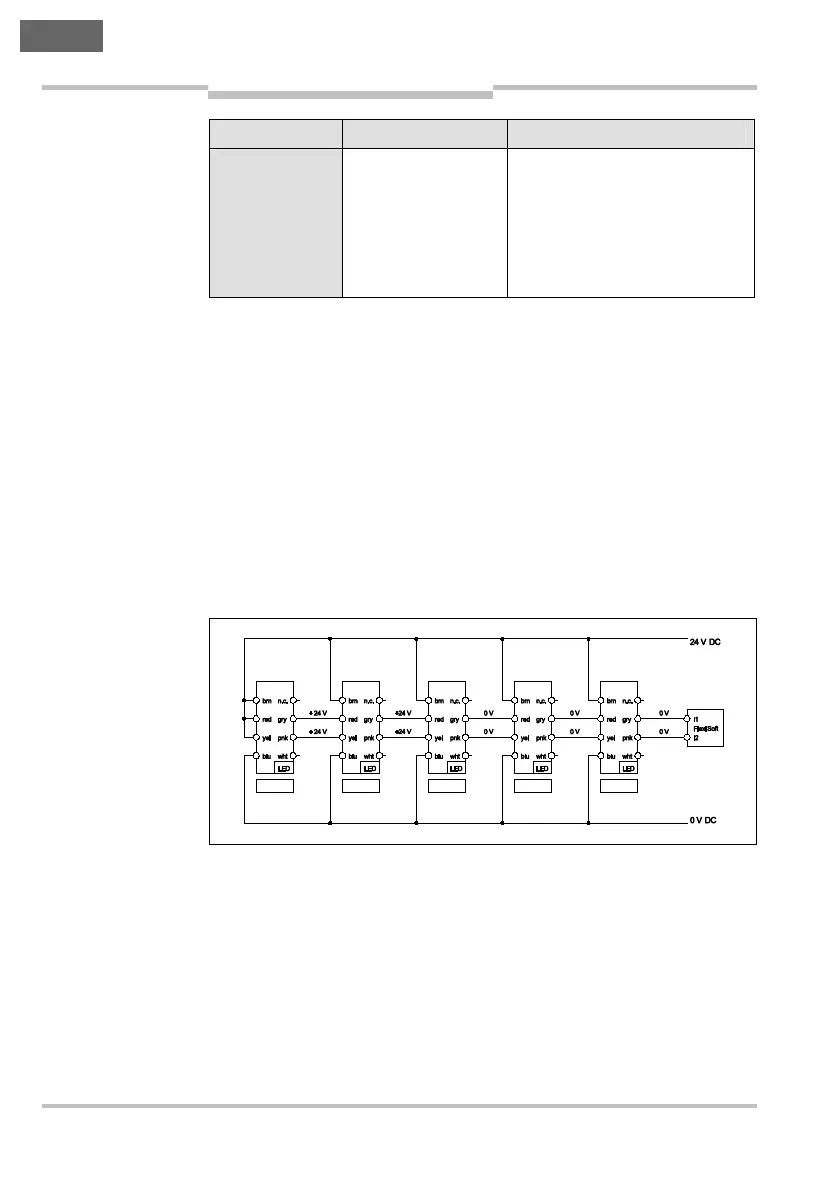

Abb. 13: Fehlersuche
bei kaskadierten
Sicherheitsschaltern
Schalter 1 Schalter 2 Schalter 3 Schalter 4 Schalter 5
Betätiger 1
Betätiger 2 Betätiger 3 Betätiger 4 Betätiger 5
Ν Grün
Ν Grün ∏ Rot ∏ Grün ∏ Grün

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
