SICK TR4 User Manual

Notice d’instructions Chapitre 5
TR4
8014467/YTD7/2016-03-30 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 179
Sujet à modification sans préavis
Installation électrique
fr
5.3.1 Connecteur mâle du capteur M12 × 8
Broche Couleur
du fil
1)
Désignation Description
1 Blanc Out Aux Sortie Aux (sortie non sûre)
2 Marron +24 V CC Alimentation 24 V CC
3 Vert N.c. Non connecté
4 Jaune In B Entrée autorisation situation
dangereuse pour la voie B
5 Gris 0ut A Sortie de sécurité A
6 Rose 0ut B Sortie de sécurité B
7 Bleu 0 V Alimentation 0 V CC
8 Rouge In A Entrée autorisation situation
dangereuse pour la voie A
1)
Les couleurs indiquées s’appliquent aussi bien aux variantes de câbles qu’en
cas d’utilisation de câbles de raccordement précâblés pour les variantes de
connecteur (par ex. DOL-1208-G..MA).

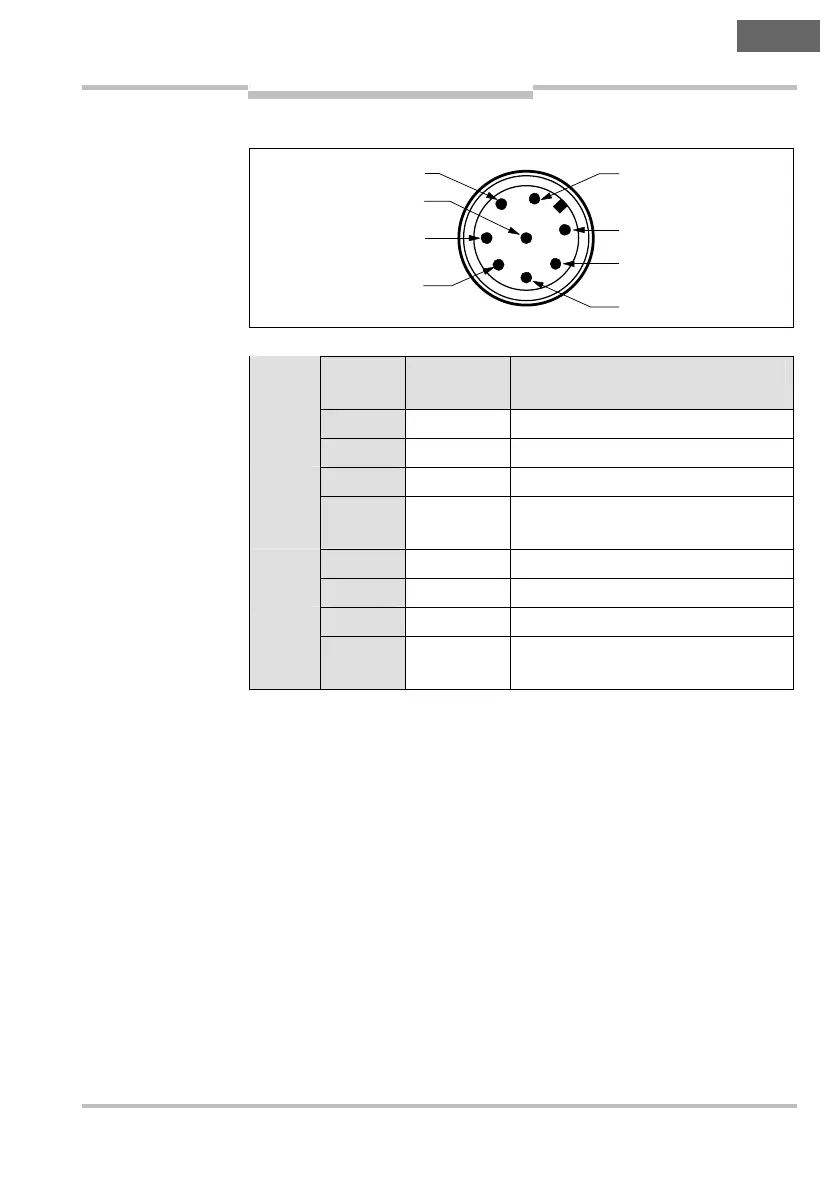

Fig. 5 : Brochage du
connecteur mâle du
capteur M12
× 8
(TR4-S..01C)
Tab. 2 : Brochage
(variantes de connec-
teur) et couleur des fils
(variantes de câblage)
du connecteur mâle du
capteur M12
× 8
(TR4-S..01C)
2
1
7
6
3
8
4
5

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
