Chapitre 5 Notice d’instructions
TR4
178 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 8014467/YTD7/2016-03-30
Sujet à modification sans préavis
Installation électrique
fr
5.3 Raccordement
Mettre l’installation hors tension !
Pendant le raccordement électrique des appareils, l’installation
pourrait se mettre inopinément en fonctionnement.
> S’assurer que pendant toute la durée du raccordement électrique,
l’installation reste hors tension.
Utiliser exclusivement une alimentation appropriée !
Le capteur doit être raccordé à une alimentation en tension TBTS de
24 V CC, +10 %/–15 %. de classe 2.

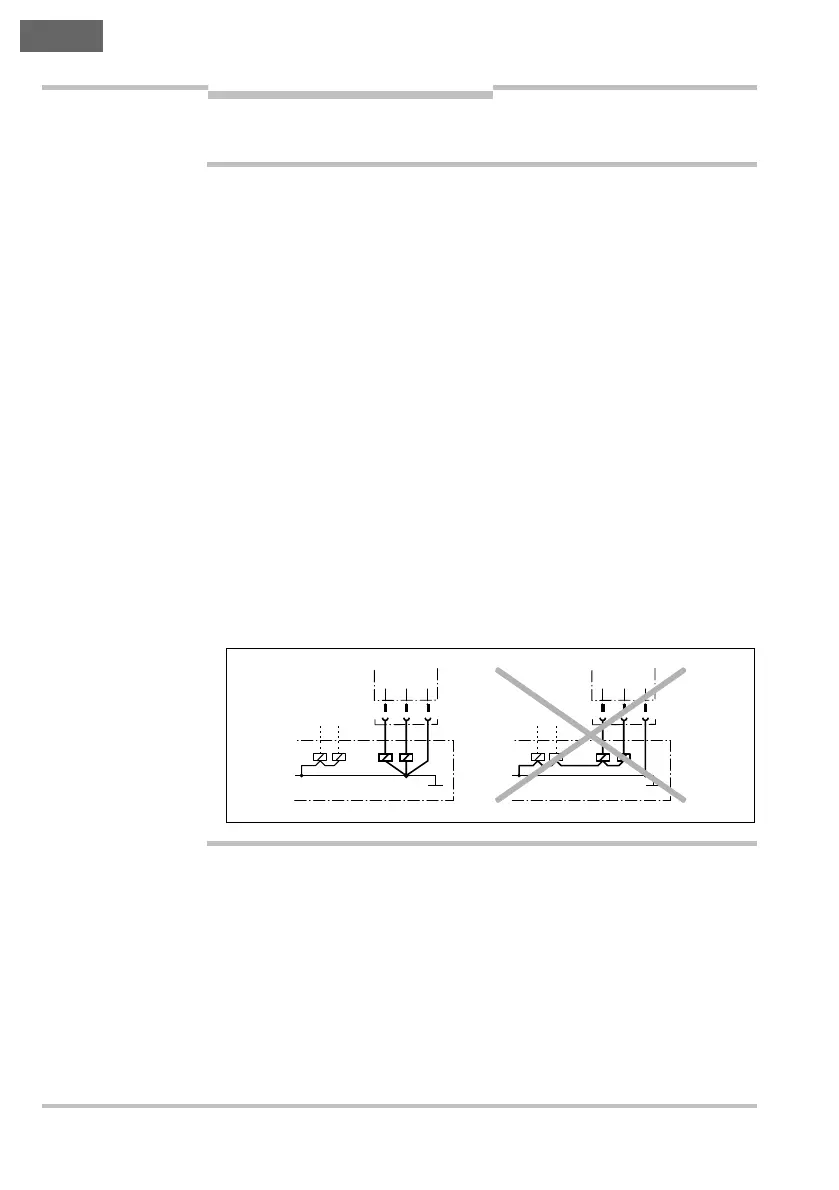

Il faut empêcher toute différence de potentiel d’apparaître entre la
charge et l’équipement de protection !
> Lorsque des charges non protégées contre les inversions de polarité
sont connectées sur les sorties OSSD ou les sorties de sécurité, il
faut raccorder les points 0 V de ces charges et les points 0 V de
l’équipement de protection correspondant individuellement et direc-
tement sur le même bornier 0 V. En cas de défaillance, c’est la seule
façon de garantir qu’aucune différence de potentiel ne puisse appa-
raître entre les points 0 V des charges et ceux de l’équipement de
protection correspondant.
• L’interrupteur de sécurité TR4 est conforme aux exigences de la com-
patibilité électromagnétique (CEM) pour l’environnement industriel
(compatibilité électromagnétique classe A). Pour une utilisation en
environnement domestique il peut être à l’origine de perturbations.
• Pour réduire l’impact du secteur sur le comportement de l’appareil,
l’alimentation externe de l’appareil (TBTS) doit, entre autres, suppor-
ter des microcoupures secteur de 20 ms. Les alimentations confor-
mes à la norme EN 60 204-1 répondent à ces exigences. Des alimen-
tations conformes sont disponibles chez SICK en tant qu’accessoires.
a
ATTENTION
Remarques
