Kapitel 5 Betriebsanleitung
TR4
24 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014467/YTD7/2016-03-30
Irrtümer und Änderungen vorbehalten
Elektroinstallation
de
5.3.3 Anschluss eines einzelnen Sicherheitsschalters
= Schließen Sie den Sicherheitsschalter an wie in Abb. 7 gezeigt.
Verwenden Sie eine Schützkontrolle!
Der TR4 hat keine Schützkontrolle. Zum Erreichen von SIL3/PL e müs-
sen Sie daher die Schützkontrolle mit Hilfe einer geeigneten übergeord-
neten Sicherheitsauswertung realisieren.
Der tatsächlich erreichte Performance Level bzw. Sicherheits-Integri-
tätslevel hängt ab von der Außenbeschaltung, der Ausführung der
Verdrahtung, der Wahl der Befehlsgeber und deren Anordnung an der
Maschine.
Werten Sie beide Sicherheitsausgänge aus!
Zur Gewährleistung der Sicherheit müssen Sie zwingend beide Sicher-
heitsausgänge (Out A und Out B) auswerten (siehe Abb. 7).

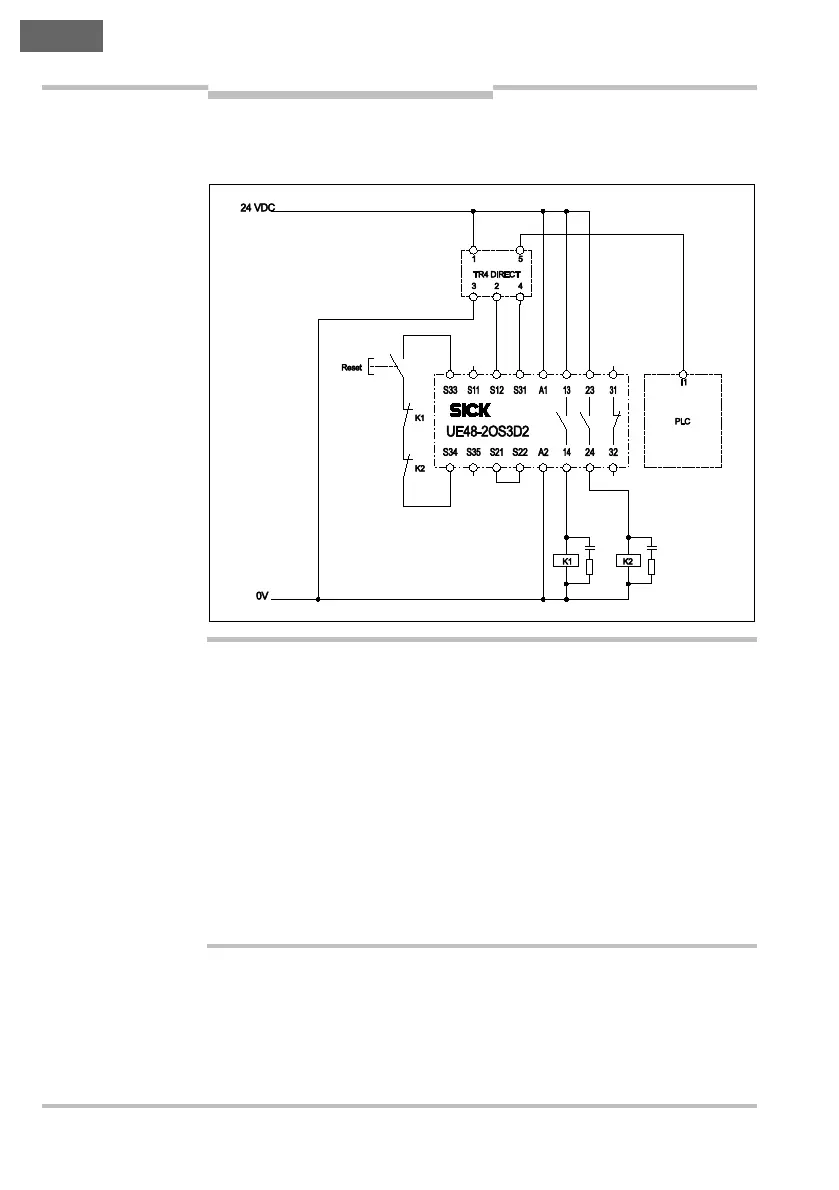

Abb. 7: Anschluss
eines einzelnen
Sicherheitsschalters
TR4-S..02C (mit
Anschlussstecker
M12
× 5)

ACHTUNG

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
