Kapitel 7 Betriebsanleitung
TR4
34 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014467/YTD7/2016-03-30
Irrtümer und Änderungen vorbehalten
Applikationsbeispiele
de
7 Applikationsbeispiele

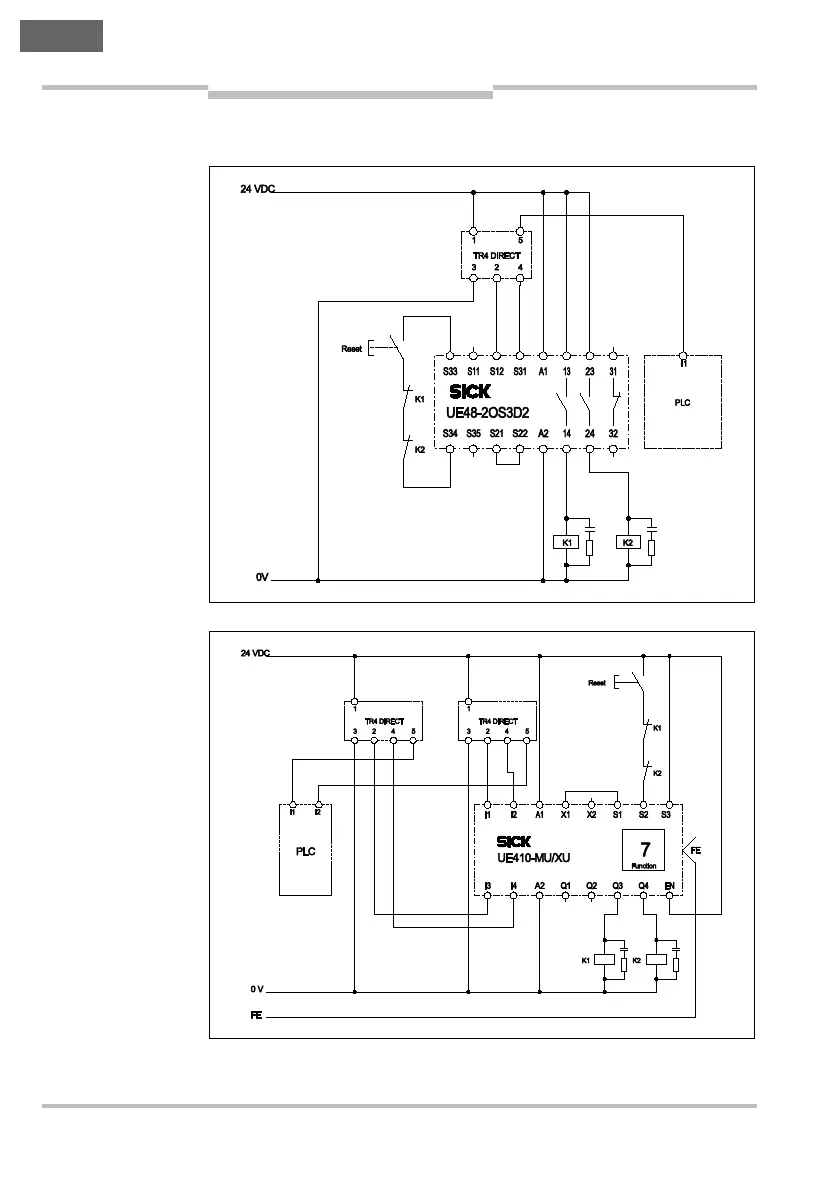

Abb. 10: Applikations-
beispiel mit einem
einzelnen Sicherheits-
schalter TR4-S..02C
(mit Anschlussstecker
M12
× 5)
Abb. 11: Applikations-
beispiel mit zwei paral-
lel angeschlossenen
Sicherheitsschaltern
TR4-S..02C (mit
Anschlussstecker
M12
× 5)

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
