Installation électrique
fr
5.3.3 Raccordement d’un seul interrupteur de sécurité
> Raccorder l’interrupteur de sécurité comme indiqué Fig. 7.
Utiliser obligatoirement le contrôle des contacteurs commandés
(EDM) !
Le TR4 n’a pas de contrôle des contacteurs commandés. Pour attein-
dre le niveau SIL3/PL e, il faut par conséquent réaliser en aval un con-
trôle des contacteurs commandés au moyen d’un contrôle de sécurité
approprié.
Le « Performance Level » (niveau de performance) effectivement atteint
ou le niveau d’intégrité de la sécurité atteint dépendent du schéma ex-
terne, de la version du câblage, du choix de l’organe de commande et
de la façon dont il est raccordé sur place à la machine.
Il faut utiliser les deux sorties de sécurité !
Pour garantir la sécurité, il est obligatoire d’utiliser les deux sorties de
sécurité (Out A et Out B) (cf. Fig. 7).

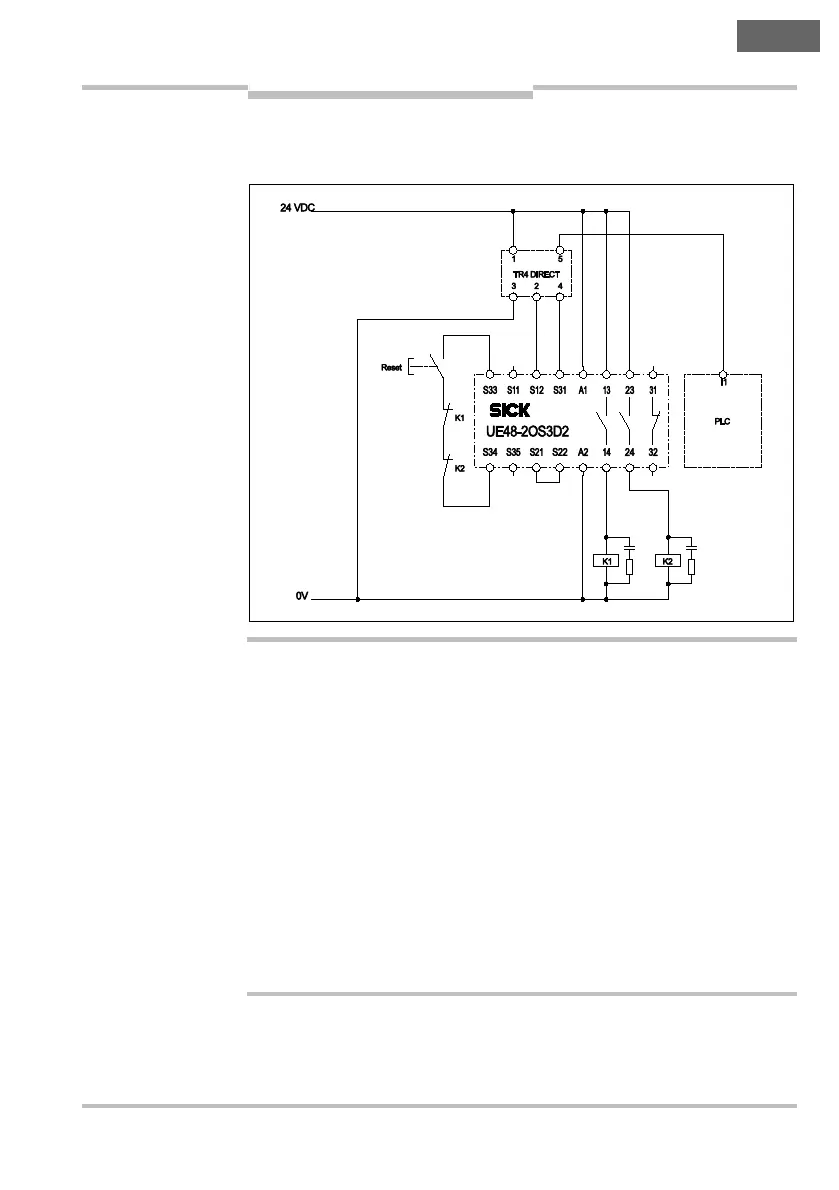

Fig. 7 : Raccordement
d’un seul interrupteur
de sécurité TR4-S..02C
(avec connecteur mâle
M12
× 5)
a
ATTENTION

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
