Istruzioni d’uso Capitolo 5
TR4
8014467/YTD7/2016-03-30 © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 231
Contenuti soggetti a modifiche senza preavviso
Installazione elettrica
it
5.3.1 Spina di allacciamento del sensore M12 × 8
Pin Colore filo
1)
Denominazione Descrizione
1 Bianco Out Aux Uscita Aux (non sicura)
2 Marrone +24 V cc Alimentazione di tensione di
24 V cc
3 Verde N.c. Non collegato
4 Giallo In B Ingresso di abilitazione per il
canale B
5 Grigio 0ut A Uscita di sicurezza A
6 Rosa 0ut B Uscita di sicurezza B
7 Blu 0 V Alimentazione di tensione di
0 V cc
8 Rosso In A Ingresso di abilitazione per il
canale A
1)
I colori indicati valgono sia per le varianti di cavo che, nel caso si impieghino
cavi di allacciamento preassemblati, per le varianti di connettore
(p.es. DOL-1208-G..MA).

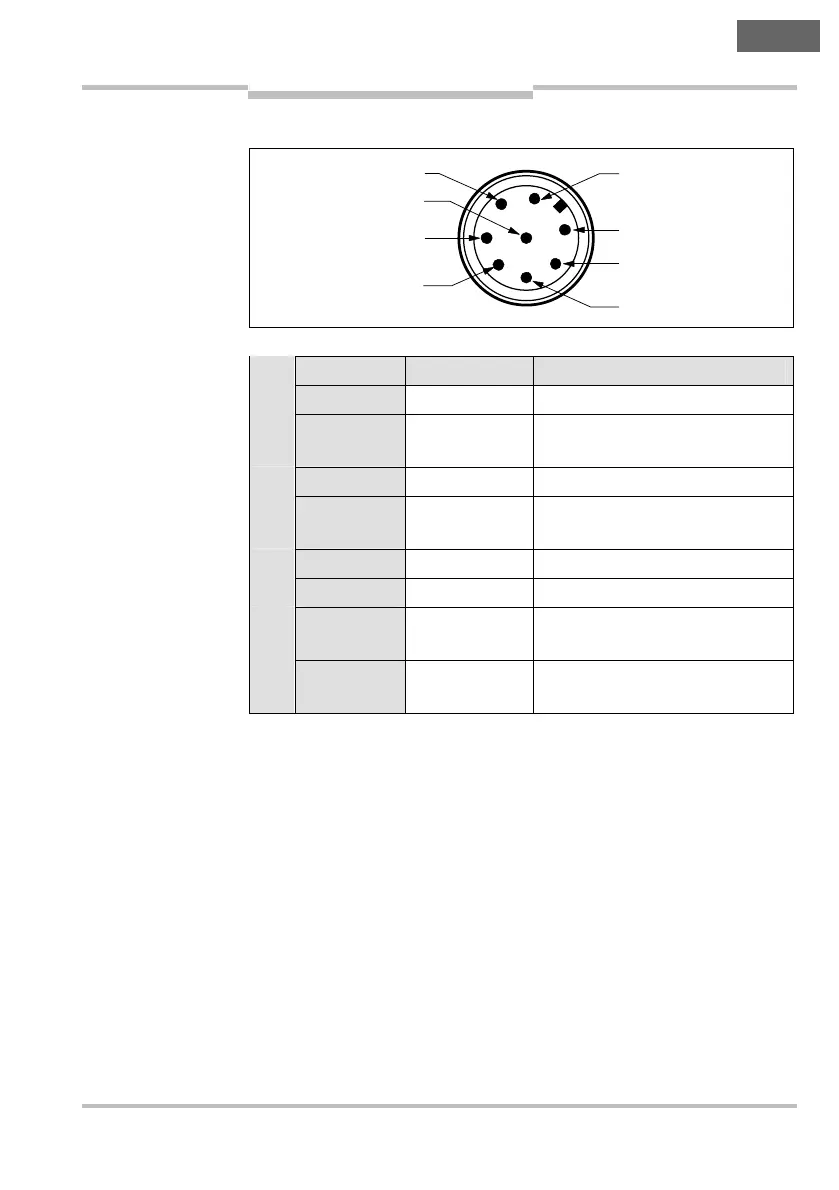

Fig. 5: assegnazione
dei pin nella spina di
allacciamento del
sensore M12
× 8
(TR4-S..01C)
Tab. 2: assegnazione
dei pin (variante di
spina) e colore dei fili
(variante di cavo) nella
spina di allacciamento
del sensore M12
× 8
(TR4-S..01C)
2
1
7
6
3
8
4
5

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
