Instrucciones de servicio Capítulo 5
TR4
8014467/YTD7/2016-03-30 © SICK AG Industrial Safety Systems Alemania Reservados todos los derechos 127
Sujeto a cambio sin previo aviso
Instalación eléctrica
es
5.3.1 Conector de conexión del sensor M12 × 8
Pin Color
del hilo
1)
Denominación Descripción
1 Blanco Out Aux Salida Aux (no segura)
2 Marrón +24 V c.c. Alimentación de tensión 24 V c.c.
3 Verde N.c. No conectado
4 Amarillo In B Entrada de validación para canal B
5 Gris 0ut A Salida de seguridad A
6 Rosa 0ut B Salida de seguridad B
7 Azul 0 V Alimentación de tensión 0 V c.c.
8 Rojo In A Entrada de validación para canal A
1)
Los colores indicados rigen tanto para las variantes de los cables como
cuando se usan cables de conexión premontados para las variantes de los
conectores (p. ej. DOL-1208-G..MA).

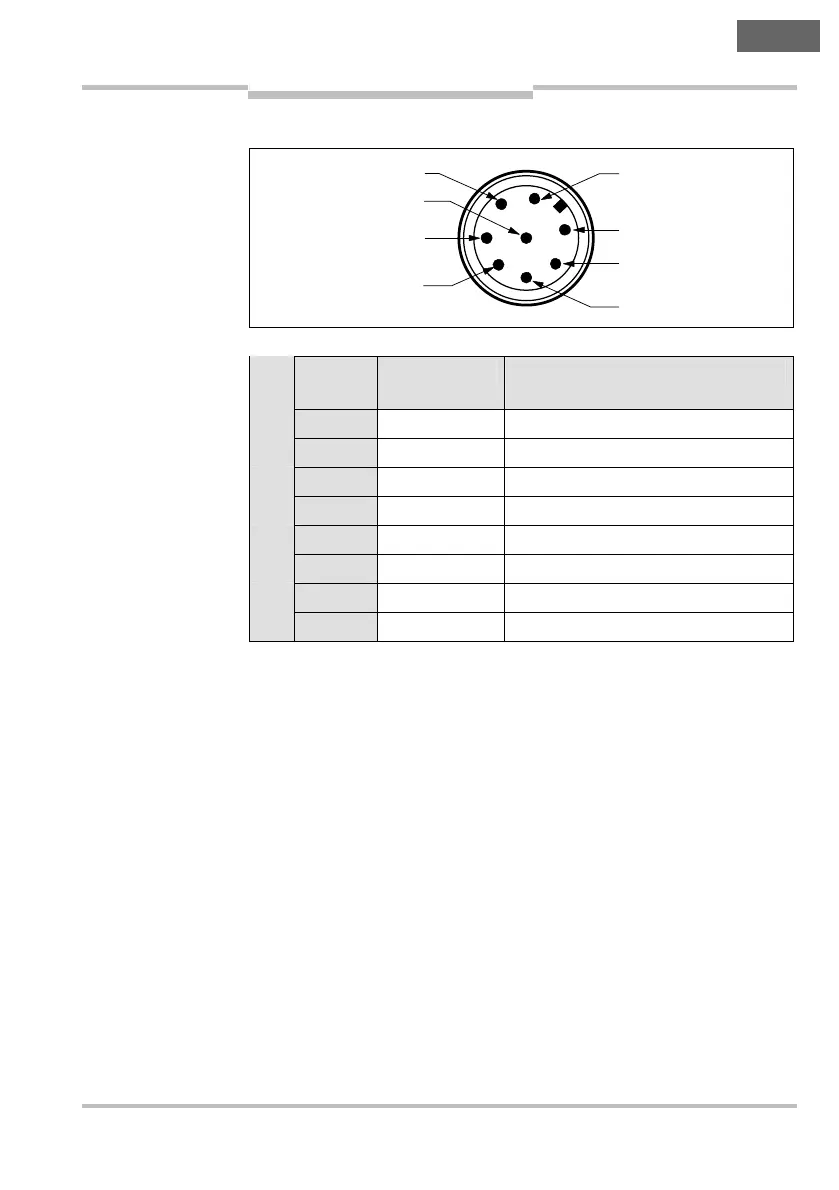

Fig. 5: Ocupación de
pines conector de
conexión del sensor
M12
×
8 (TR4-S..01C)
Tab. 2: Ocupación de
pines (variante de
conector) y color del
hilo (variante de con-
ductor) conector de
conexión sensor
M12
×
8 (TR4-S..01C)
2
1
7
6
3
8
4
5
