Istruzioni d’uso Capitolo 8
TR4
8014467/YTD7/2016-03-30 © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 247
Contenuti soggetti a modifiche senza preavviso
Diagnostica delle
anomalie
it
Visualizzazione Causa possibile Come eliminare l’errore
Ö Giallo
(1 Hz)
Attuatore nell’area
limite della distanza
di attivazione; stato
sicuro, OSSD Out A
e OSSD Out B attivi
> Riallineate il sensore e il
attuatore.
8.4 Ricerca di errori nella cascata
In presenza di un errore in un interruttore TR4 impiegato in cascata,
il relativo dispositivo indica lo stato dell’errore (il LED Status/Diag
lampeggia Ö Rosso) e disattiva le sue uscite di sicurezza. In questo
caso, tutti gli interruttori di sicurezza TR4 collegati dopo nella cascata,
disattivano le uscite di sicurezza e il LED Status/Diag lampeggia
Ö Verde.
Gli interruttori di sicurezza collegati nella cascata prima di un disposi-
tivo difettoso non sono in grado di riconoscere lo stato di errore. Se i
vostri attuatori si trovano nell’area di risposta, il loro LED Status/Diag
continuerà ad essere illuminato O Verde.
Nota

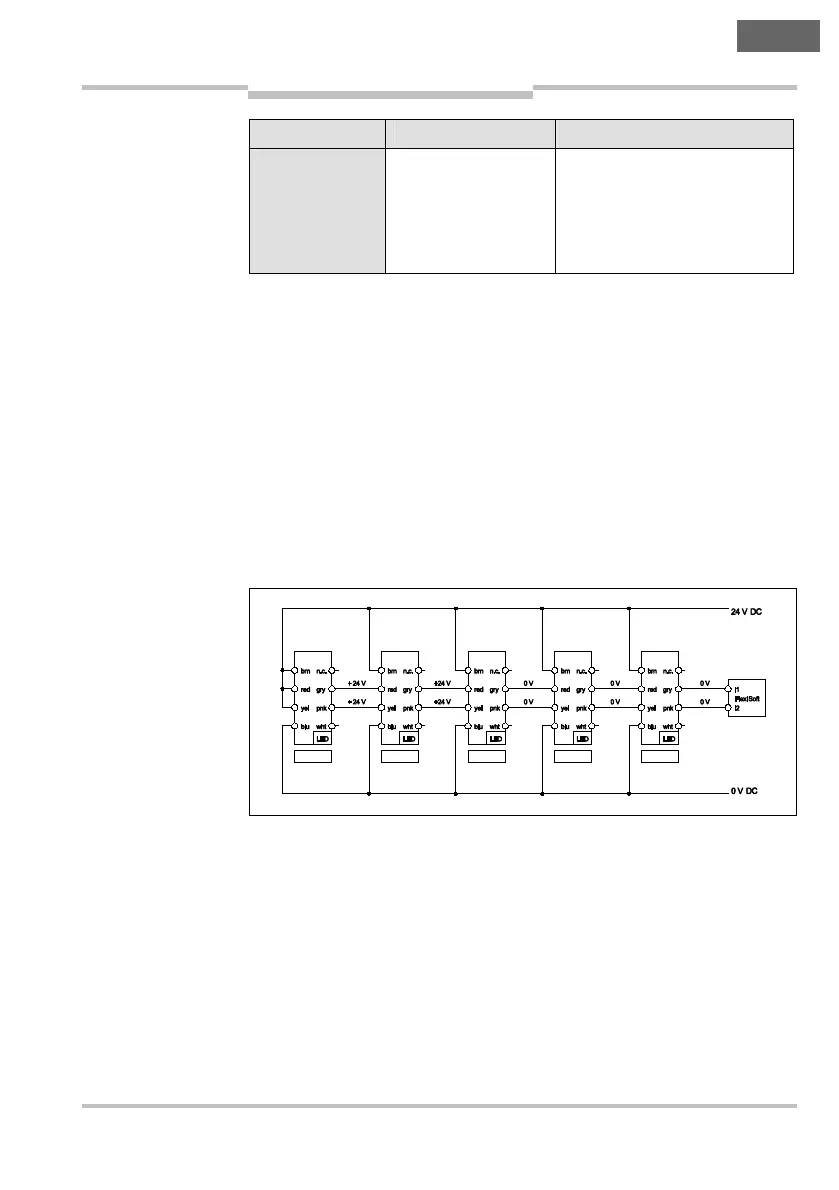

Fig. 13: ricerca di errori
negli interruttori di
sicurezza in cascata
interruttore 1 interruttore 2 interruttore 3 interruttore 4 interruttore 5
attuatore 1
attuatore 2 attuatore 3 attuatore 4 attuatore 5
O Verde
O Verde Ö R o sso Ö Verde Ö Verde

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
