SICK TR4 User Manual

Kapitel 5 Betriebsanleitung
TR4
22 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014467/YTD7/2016-03-30
Irrtümer und Änderungen vorbehalten
Elektroinstallation
de

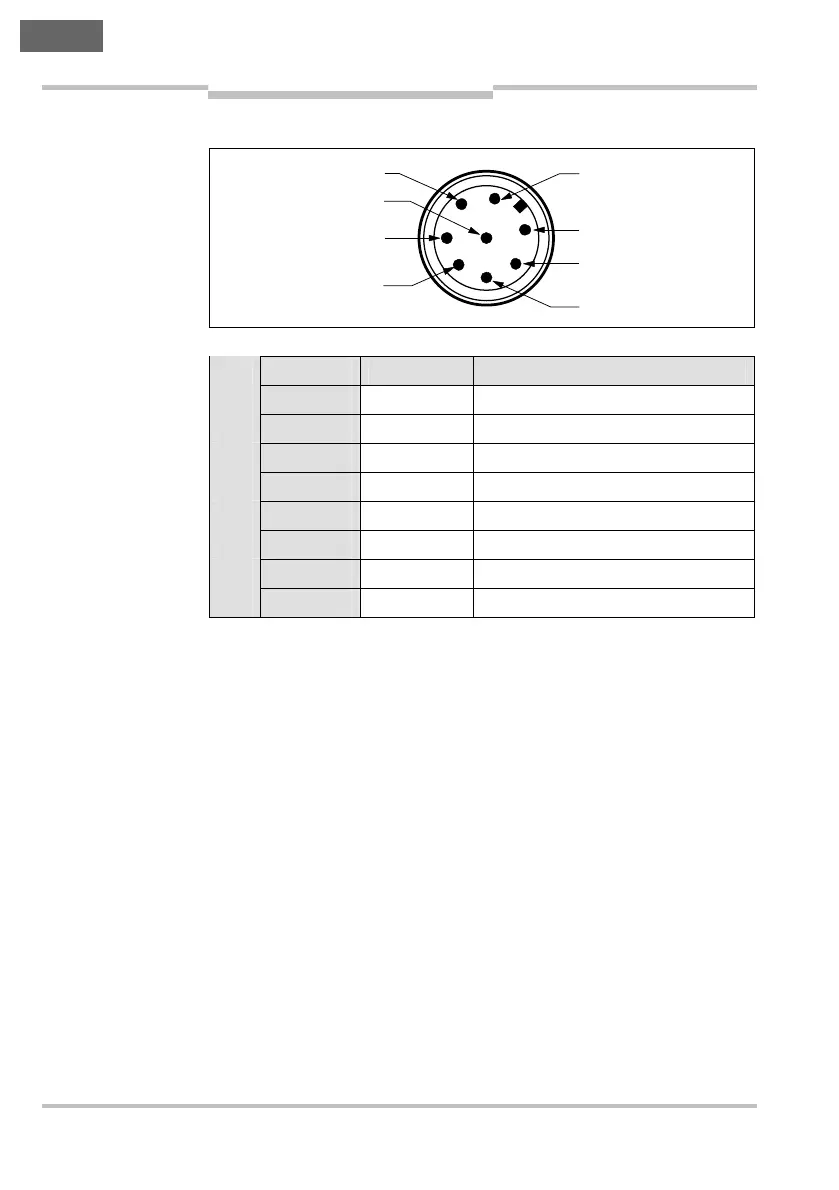

5.3.1 Anschlussstecker Sensor M12 × 8
Pin Aderfarbe
1)
Bezeichnung Beschreibung
1 Weiß Out Aux Ausgang Aux (nicht sicher)
2 Braun +24 V DC Spannungsversorgung 24 V DC
3 Grün n. v. Nicht verbunden
4 Gelb In B Freigabeeingang für Kanal B
5 Grau 0ut A Sicherheitsausgang A
6 Pink 0ut B Sicherheitsausgang B
7 Blau 0 V Spannungsversorgung 0 V DC
8 Rot In A Freigabeeingang für Kanal A
1)
Die angegebenen Farben gelten sowohl für die Leitungsvarianten als auch
bei Verwendung von vorkonfektionierten Anschlussleitungen für die Stecker-
varianten (z. B. DOL-1208-G..MA).
Abb. 5: Pin-Belegung
Anschlussstecker
Sensor M12
× 8
(TR4-S..01C)
Tab. 2: Pin-Belegung
(Steckervariante) und
Aderfarbe (Leitungs-
variante) Anschluss-
stecker Sensor M12
× 8
(TR4-S..01C)
2
1
7
6
3
8
4
5

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
