Instrucciones de servicio Capítulo 5
TR4
8014467/YTD7/2016-03-30 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 131
Sujeto a cambio sin previo aviso
Instalación eléctrica
es

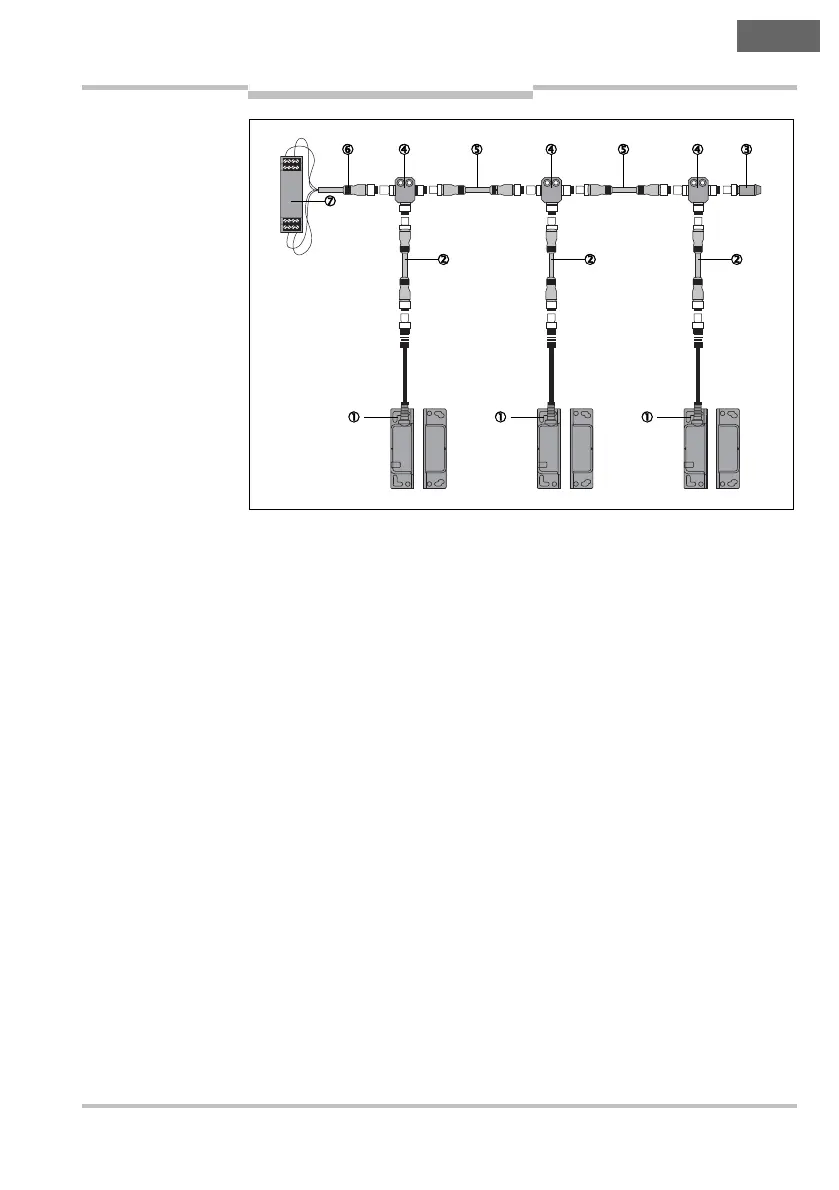

1 Interruptor de seguridad con transponder TR4 Direct
2 Cable de conexión con conector macho M12 de 8 polos y
conector hembra M12 de 8 polos (p. ej. DSL-1208-xxxxxx)
3 Conector final TR4-AL002C
4
Distribuidor en T TR4-AK004C
5 Cable de conexión con conector macho M12 de 4 polos y
conector hembra M12 de 4 polos (p. ej. DSL-1204-xxxx)
6 Cable de conexión con conector hembra M12 de 4 polos y
extremos de cable sueltos (p. ej. DOL-1204-xxxx)
7
Unidad de evaluación de seguridad
Fig. 8: Varios interrup-
tores de seguridad
TR4-S..01C en una
cascada

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
