Montage
de
= Wenn sich der Betätiger seitlich zur Sensorfläche bewegt, muss ein
Mindestabstand von 9 mm eingehalten werden. Dies verhindert ein
zu frühzeitiges Auslösen aufgrund der seitlichen Ansatzbereiche.
= Falls notwendig, bringen Sie einen zusätzlichen Schutzanschlag für
den beweglichen Teil der Schutzeinrichtung an.
= Beachten Sie das maximale Anzugsdrehmoment für die Befestigung
von Sensor und Betätiger von 2,3 Nm.
Beachten Sie die folgenden Sicherheitshinweise:
• Sensor und Betätiger dürfen nicht als mechanischer Anschlag ver-
wendet werden.
• Verhindern Sie Manipulationen wie Verstellen, Demontieren oder
Umgehen des Gerätes, die die ordnungsgemäße Funktion in irgend-
einer Weise verhindern. Andernfalls können Verletzungen oder Tod
die Folge sein.
• Durch verfügbare Ersatzbetätiger kann die Integrität des Sicherheits-
systems gefährdet werden (Manipulationsgefahr). Dies kann zu Ver-
letzungen oder Tod, Sachschaden oder wirtschaftlichen Verlusten
führen. Veranlassen Sie geeignete Kontrollen, Arbeitsverfahren und
alternative Schutzmaßnahmen, um die Benutzung und Verfügbarkeit
dieser Ersatzbetätiger zu regeln.

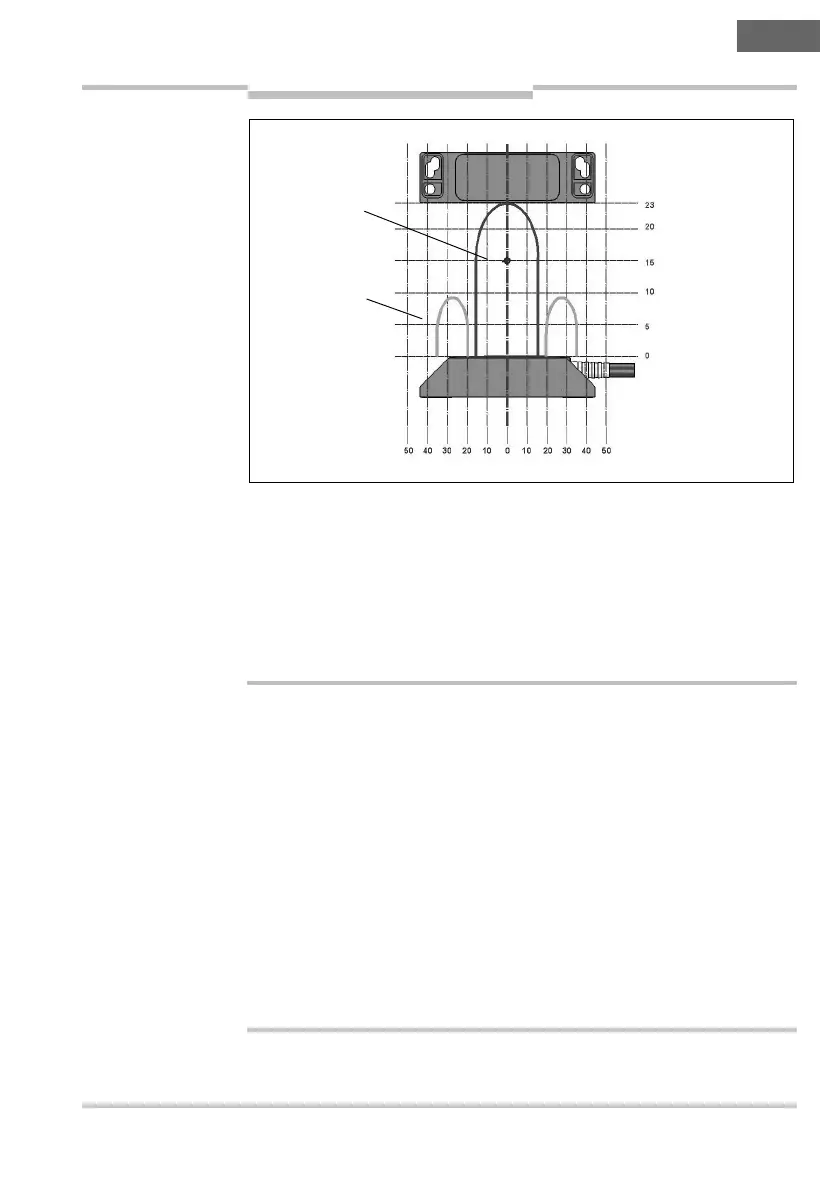

Abb. 3: Ansprechbe-
reich bei Drehung des
Betätigers um 90°

ACHTUNG
Einschaltabstand [mm]
Versatz [mm]
Seitliche
Ansätze
Gesicherter
Einschalt-
abstand 15 mm

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
