Chapitre 4 Notice d’instructions
TR4
174 © SICK AG Industrial Safety Systems Allemagne Tous droits réservés 8014467/YTD7/2016-03-30
Sujet à modification sans préavis
Montage
fr
> Lorsque le transpondeur se déplace laralement par rapport à la
surface du capteur, il faut respecter une distance minimale de 9 mm.
Cela empêche un déclenchement trop précoce imputable à
l’approche latérale.
> Au besoin, prévoir une butée suppmentaire de protection pour la
partie mobile du protecteur.
> Respecter le couple de serrage maximal de 2,3 Nm pour les fixations
du capteur et du transpondeur.
Respecter les consignes de sécurité suivantes :
Le capteur et le transpondeur ne doivent pas servir de butée.
Prévenir les manipulations frauduleuses telles que le déréglage, le
démontage ou le contournement de l’appareil pouvant altérer de
quelque manière que ce soit son fonctionnement normal. Dans la
gative, il y a un risque de blessures corporelles pouvant aller
jusqu’à la mort.
Si des transpondeurs de rechange sont disponibles, il est possible
d’attenter à l’intégrité du système de sécurité (risque de manipu-
lation). Cela peut conduire à des blessures graves pouvant aller
jusqu’à la mort, et entraîner des dommages matériels ou écono-
miques. Mettre au point les contrôles, procédures et mesures de
protection alternatives susceptibles de garantir la bonne utilisation et
la disponibilité de ce transpondeur de rechange.

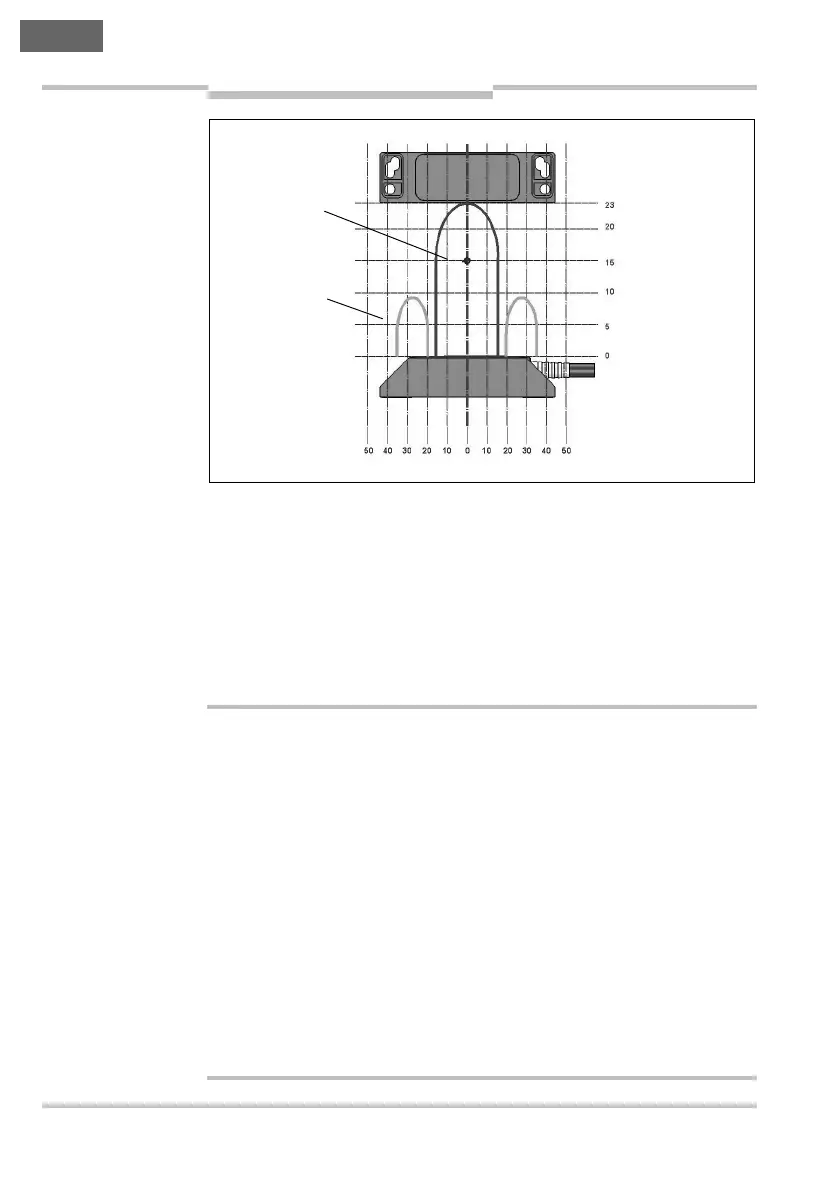

Fig. 3 : Zone de
détection lorsque le
transpondeur est
tourné de 90°
a
ATTENTION
Distance de commutation (activation) [mm]
Décalage [mm]
Utilisations sur
le côté
Distance de
commutation
assurée
(activation)
15 mm
