Installation électrique
fr
1 Interrupteur de sécurité à transpondeur TR4 Direct
2 Câble de liaison avec connecteur mâle M12 à 8 br. et connecteur
femelle M12 à 8 br. (par ex. DSL-1208-xxxxxx)
3
Connecteur terminal TR4-AL002C
4 Répartiteur en T TR4-AK004C
5 Câble de liaison avec connecteur mâle M12 à 4 br. et connecteur
femelle M12 à 4 br. (par ex. DSL-1204-xxxx)
6
Câble de raccordement avec connecteur femelle M12 à 4 br. et
extrémités libres (par ex. DOL-1204-xxxx)
7
Module de contrôle de sécurité

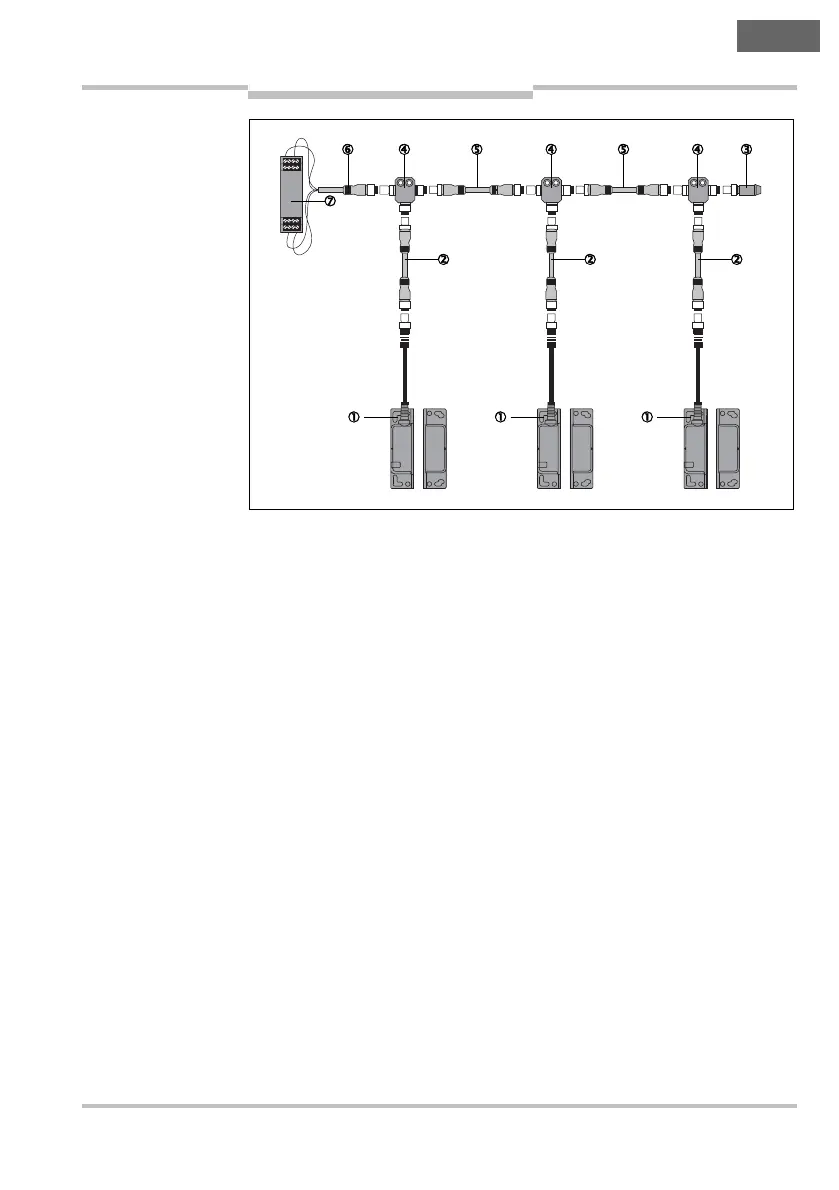

Fig. 8 : Plusieurs inter-
rupteurs de sécurité
TR4-S..01C en cascade

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
