Kapitel 5 Betriebsanleitung
TR4
26 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014467/YTD7/2016-03-30
Irrtümer und Änderungen vorbehalten
Elektroinstallation
de

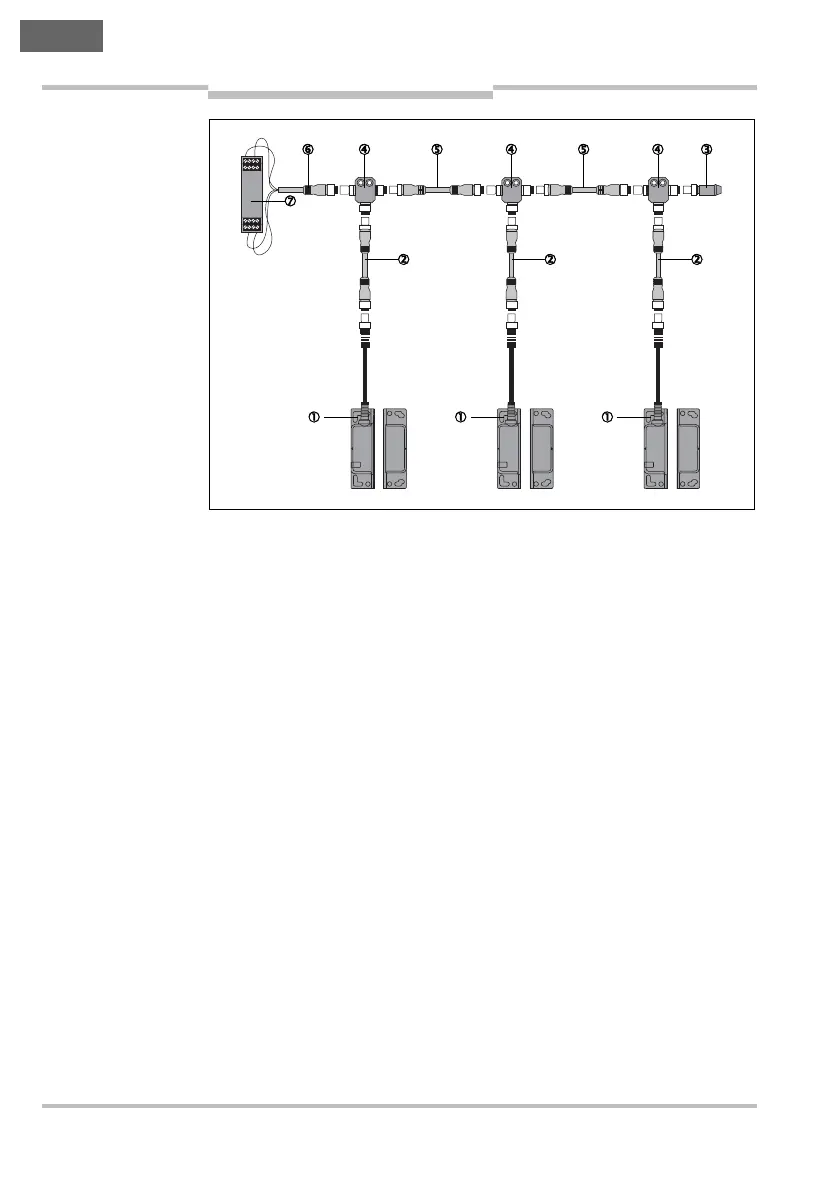

0 Transponder-Sicherheitsschalter TR4 Direct
1 Verbindungsleitung mit Stecker M12, 8-polig und Dose M12,
8-polig (z. B. DSL-1208-xxxxxx)
2 Endstecker TR4-AL002C
3
T-Verteiler TR4-AK004C
4 Verbindungsleitung mit Stecker M12, 4-polig und Dose M12,
4-polig (z. B. DSL-1204-xxxx)
5 Anschlussleitung mit Dose M12, 4-polig und losen Leitungsenden
(z. B. DOL-1204-xxxx)
6
Sichere Auswerteeinheit
Abb. 8: Kaskadierung
mehrerer Sicherheits-
schalter TR4-S..01C

SICK TR4 Specifications

General

Number of Safe Outputs	2
Output Type	PNP
Protection Rating	IP67
Type	Safety Switch
Housing Material	Plastic
Supply Voltage	24V DC
Connection Type	Cable
Operating Voltage	24 V DC
Operating Temperature	-25 °C ... +70 °C
Actuator Type	Separate actuator (TR4 Direct, TR4 Standard, TR4 Extended)
