MAINTENANCE
Section 17, Page 33 May 2002

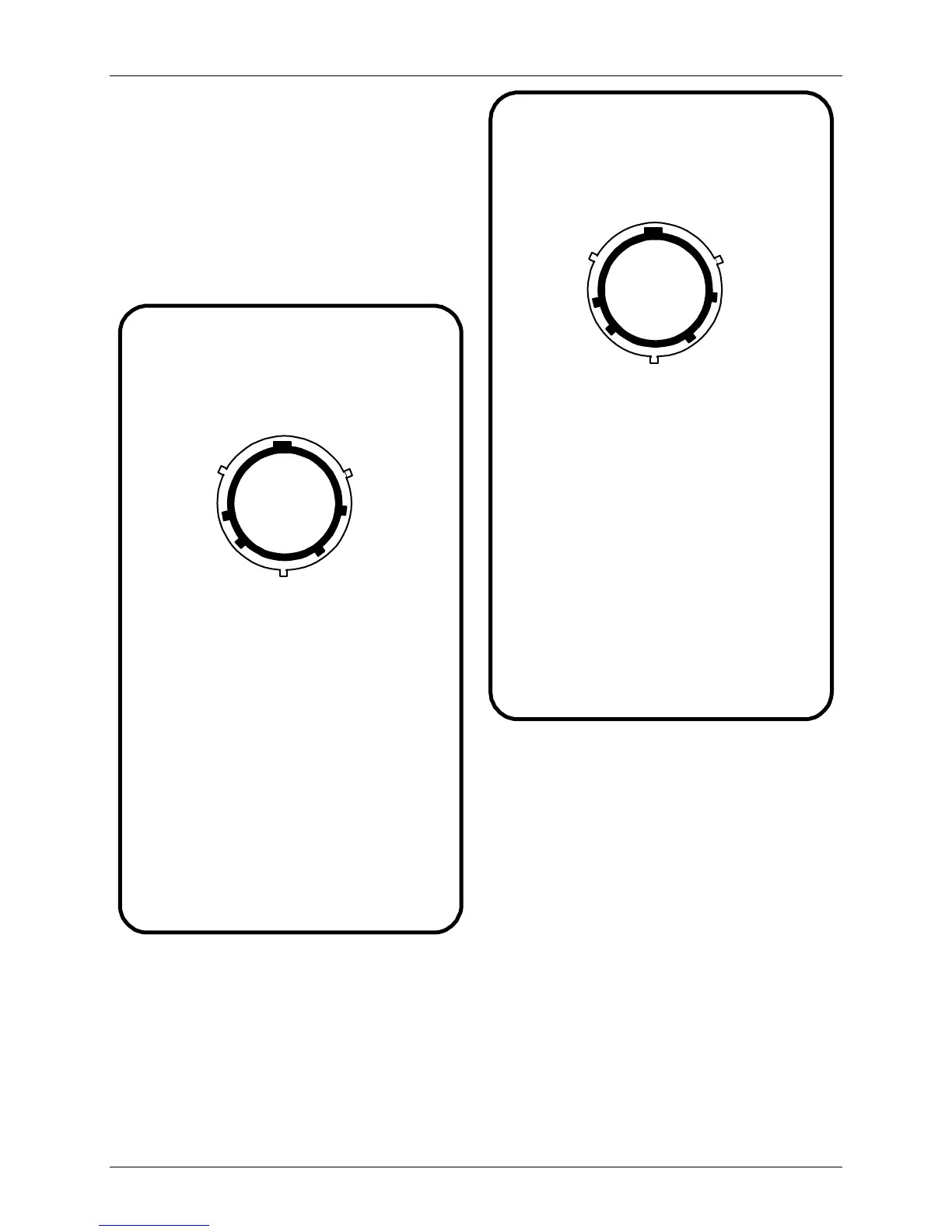

Figure 17.10 Analog Input Connector
S
T
U
V
W
X
Y
Z
a
b
c
A
B
C
D
E
F
G
H
J
K
L
M
N
P
R
Analog Input Connector
Channel 1-8
panel mount connector MS3II2EI6-26S
(socket view, male pins)
cable connector MS3II6J16-26P
(solder view, male pins)
PIN FUNCTION PIN FUNCTION
CH.I B +IN
C -IN
T GUARD
CH.2 A +IN
R -IN
S GUARD
CH.3 b +IN
c -IN
U GUARD
CH.4 P +IN
N -IN
a GUARD
CH.5 G +IN
H -IN
W GUARD
CH.6 K +IN
J -IN
Y GUARD
CH.7 D +IN
E -IN
V GUARD
CH.8 M +IN
L -IN
Z GUARD
F= COMMON X= NO CONNECTION
S
T
U
V
W
X
Y
Z
a
b
c
A
B
C
D
E
F
G
H
J
K
L
M
N
P
R
Analog Input Connector
Channel 9-16
panel mount connector MS3II2EI6-26S
(socket view, male pins)
cable connector MS3II6J16-26P
(solder view, male pins)
PIN FUNCTION PIN FUNCTION
CH.9 B +IN
C -IN
T GUARD
CH.10 A +IN
R -IN
S GUARD
CH.11 b +IN
c -IN
U GUARD
CH.12 P +IN
N -IN
a GUARD
CH.13 G +IN
H -IN
W GUARD
CH.14 K +IN
J -IN
Y GUARD
CH.15 D +IN
E -IN
V GUARD
CH.16 M +IN
L -IN
Z GUARD
F= COMMON X= NO CONNECTION
