14 VDC RADIO BUS
03.11.05 HW
XPDR
1SH
3A
GARMIN TRANSPONDER
ANTENNA
BNC with 50 OHM Match Bushing
See Installation Manual
#20
J3302
2SH-B
GTX327
#20
VV1
J3301
2SH
#20
#20
#20
#24
#24
#24
#24
#24
#24
#24
#24
#24
green
white
light/brown
blue
yellow
orange
pink
violet
gray
green
white
light/brown
blue
yellow
orange
pink
violet
gray
red
black
dark/brown
#20
A4 1 1
#24
#24
#24
#24
#24
#24
#24
#24
#24

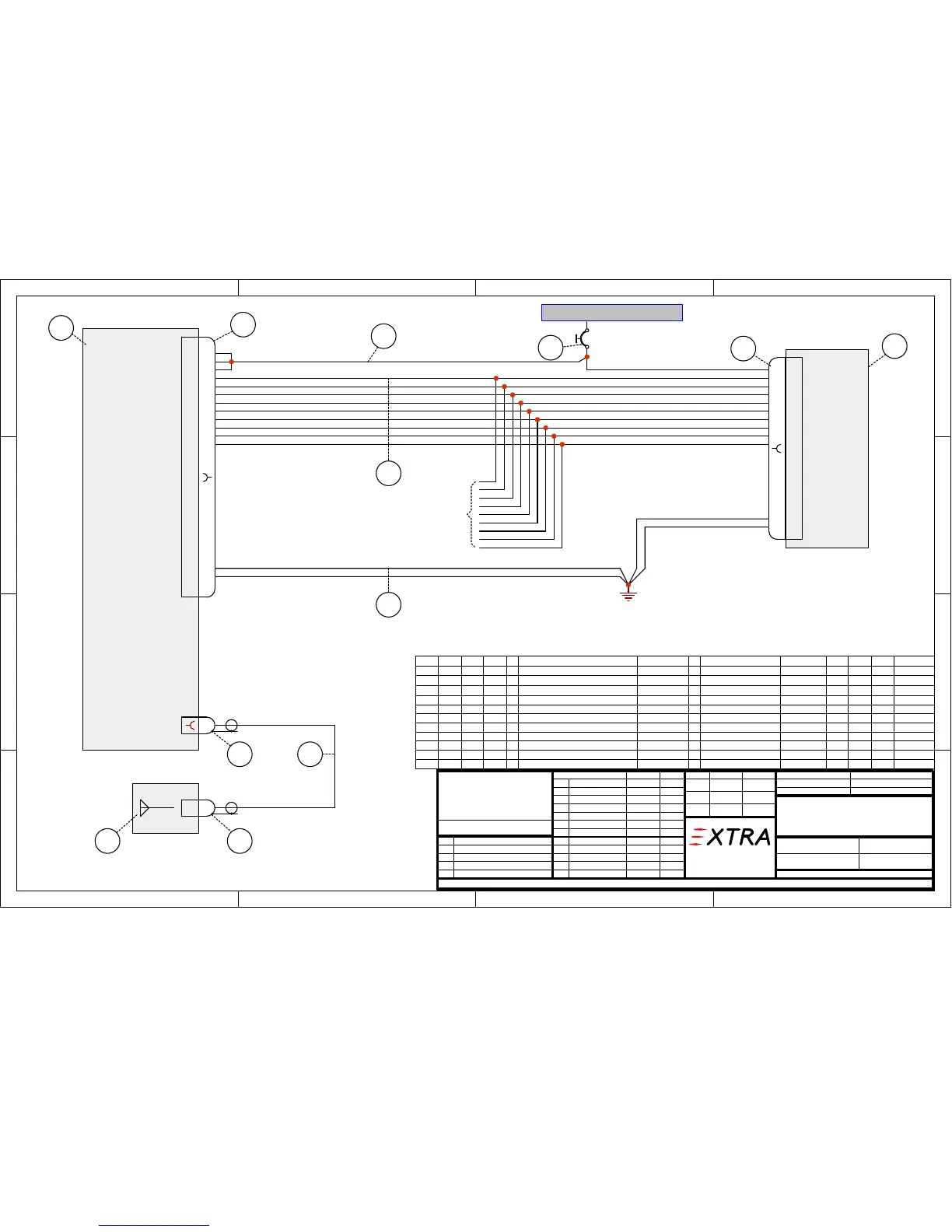

EA 300
TRANSPONDER GTX-327
EA-93102.25
0204 03 BenennungNr01 Teilekennzeichen ZF Werkstoff Abmessungen Menge GewichtEinheit MaWi-Nr.
TRANSPONDER GARMIN GTX-327
1 Stueck
= FA3009XX 1
3SH-A
ATC
ANTENNA
2
5 6
5
EA300934
1
9
7
to GPS
14 VDC POWER IN
14V LIGHT
A1
A2
A4
B1
B2
B4
C1
C2
C4
EXT. IDENT
GROUND
SUPPRESSION
15
24
3
5
6
9
11
12
10
4
7
8
25
17
190-00187-02
GROUND
13
16
EXT STBY
14
SWITCHED POWER OUTPUT
D4
18
RADIO MASTER IN 1
OPTION 02 = MIT KING KA-60 ANTENNE
OPTION 01 = MIT COMANT CI-105 ANTENNE
green
white
light/brown
blue
yellow
orange
pink
violet
gray
4
8
10
A/C GND
7
3
Option
RG-400
CIRCUIT BREAKER 3A
1
1
Stueck
Stueck
Stueck
31507
04108
002239
7277-2-3
BLIND ENCODER A-30
1
2 Stueck
mtr
3,5
mtr
=
A-30
ANTENNA KING KA-60 071-01591-0001
CONNECTOR BNC
FE4111
30705
11BNC-50-3-52/133
MIL-W-22759/16-20
WIRE AWG20
WIRE RG400 RG-400
00775
X
X
X
X
X
X
X
X
X
X
X
X
ANTENNA COMANT CI-105
1 Stueck
30336010-10160-00
2
3
4
5
6
7
8
2
mtr
=
WIRE AWG24
MIL-W-22759/16-24
FE40111XX
9 Stueck
1
CONNECTOR SUBD 62P KIT = in Pos. 1XX
10 Stueck
1
CONNECTOR SUBD 25S = in Pos. 3XX
3SH
ACK A-30
4SH-A
BLIND ENCODER
GROUND
14VDC
A1
A2
A4
B1
B2
B4
C1
C2
C4
2
3
4
5
9
10
11
12
13
15
8
6 STROBE
4SH
2SH-A
Die Gültigkeitszuordnung
von Version zu
dem jeweiligen Fertigungsauftrag
zu entnehmen.
Zuordnung links / rechts wird mit
*/* in allen Feldern angegeben.
04
03
02
01
Ver. Bezeichnung
Nr.: Änderung/Mod. Nr.: Datum Name
Letzte Bearbeitung:
Datum Name
Bearb.:
Gepr.:
Maßstab
SI.-Klasse
Oberflächenschutz
Projektion
Freimaßtoleranz
Oberfläche
Schutzvermerk nach DIN 34 beachten.
EDV-Kennung:
auf
Blatt von
Schwarze Heide 21
46569 Hünxe, Germany
Gepr.:
Flugzeugbaureihe
ist der Bauakte bzw.
