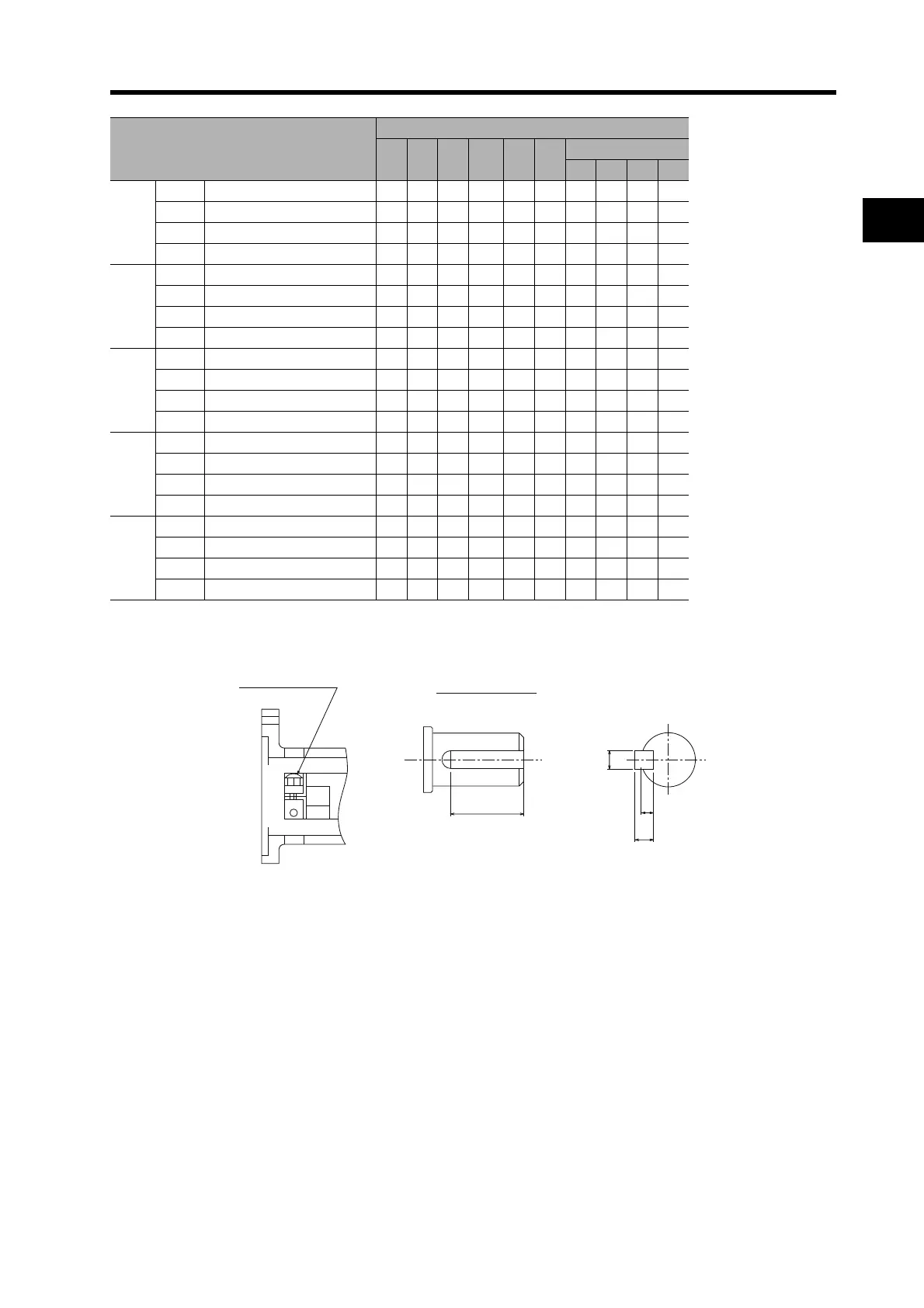

2-2 External and Mounting Hole Dimensions
2
Standard Models and Dimensions
Outline Drawings
Model
Dimensions (mm)
S T Z1 Z2 AT L
Key dimensions
QK b h t1
50 W
1/5 R88G-VRSF05B100CJ 12 20 M4 M5 M3 12 16 4 4 2.5
1/9 R88G-VRSF09B100CJ 12 20 M4 M5 M3 12 16 4 4 2.5
1/15 R88G-VRSF15B100CJ 12 20 M4 M5 M3 12 16 4 4 2.5
1/25 R88G-VRSF25B100CJ 12 20 M4 M5 M3 12 16 4 4 2.5
100 W
1/5 R88G-VRSF05B100CJ 12 20 M4 M5 M3 12 16 4 4 2.5
1/9 R88G-VRSF09B100CJ 12 20 M4 M5 M3 12 16 4 4 2.5
1/15 R88G-VRSF15B100CJ 12 20 M4 M5 M3 12 16 4 4 2.5
1/25 R88G-VRSF25B100CJ 12 20 M4 M5 M3 12 16 4 4 2.5
200 W
1/5 R88G-VRSF05B200CJ 12 20 M4 M5 M4 12 16 4 4 2.5
1/9 R88G-VRSF09C200CJ 19 30 M4 M6 M4 20 22 6 6 3.5
1/15 R88G-VRSF15C200CJ 19 30 M4 M6 M4 20 22 6 6 3.5
1/25 R88G-VRSF25C200CJ 19 30 M4 M6 M4 20 22 6 6 3.5
400 W
1/5 R88G-VRSF05C400CJ 19 30 M4 M6 M4 20 22 6 6 3.5
1/9 R88G-VRSF09C400CJ 19 30 M4 M6 M4 20 22 6 6 3.5
1/15 R88G-VRSF15C400CJ 19 30 M4 M6 M4 20 22 6 6 3.5
1/25 R88G-VRSF25C400CJ 19 30 M4 M6 M4 20 22 6 6 3.5
750 W
1/5 R88G-VRSF05C750CJ 19 30 M5 M6 M4 20 22 6 6 3.5
1/9 R88G-VRSF09D750CJ 24 40 M5 M8 M4 20 30 8 74
1/15 R88G-VRSF15D750CJ 24 40 M5 M8 M4 20 30 8 74
1/25 R88G-VRSF25D750CJ 24 40 M5 M8 M4 20 30 8 74
Set bolt (AT)
QK
h
t1
b
Key Dimensions
