98
SmartLane
9.5. AS1605 CIRCUIT BOARD - MAIN AND E/S INTERFACE BOARD
CN13
CN15
CN16
CN14
CN12
CN8
CN10
CN9
SW3 CN7CN6
SW2
CN11CN3CN2
CN1
CN17CN16
LD14 > LD17
LD24 > LD25
CN4
LD06 > LD13
LD18 > LD23
LD3
LD5LD4
LD2 LD1

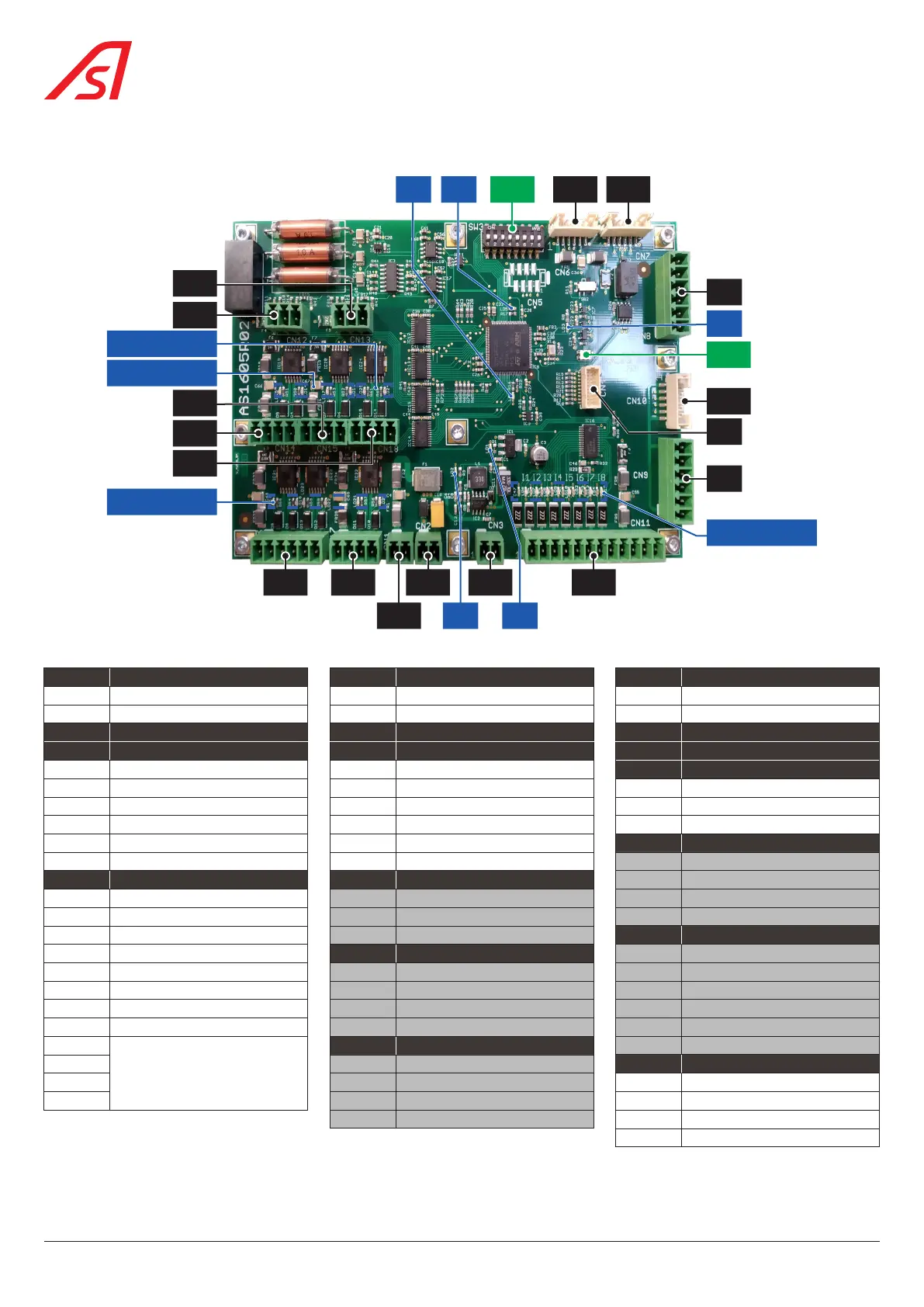

Fig. 109 - AS1605 circuit board - Main and E/S interface board
CN1 24 VDC POWER SUPPLY CN2 24 VDC POWER SUPPLY CN3 24 VDC POWER SUPPLY
1 +24 VDC 1 +24 VDC 1 +24 VDC
2 GND 2 GND 2 GND
CN4 PROGRAMMING (AS) CN6 CAN 0 BUS CN7 CAN 0 BUS
CN8 CAN 0 CN9 CAN 1 CN10 CAN 1 BUS
1 +24 VDC 1 +24 VDC CN13 MOT2 POSITION SENSOR
2 GND 2 GND 1 +24 VDC
3 CAN + 3 CAN + 2 S
5 CAN - 5 CAN - 3 GND
5 GND 5 GND CN15 NOT USED
6 +24 VDC 6 +24 VDC 1 +24 VDC
CN11 INPUTS CN12 NOT USED 2
1 E1 (Security cell) 1 +24 VDC 3
2 E2 (Cell direction B) 2 S 4 GND
3 E3 (Cell direction A) 3 GND CN16 NOT USED
4 E4 (Authorization in direction A) CN14 NOT USED 1 +24 VDC
5 E5 (Authorization in direction B) 1 +24 VDC 2
6 E6 (Locked open) 2 3
7 E7 (Locked closed) 3 4
8 E8 (evacuation) 4 GND 5
9
+24 VDC
CN17 NOT USED 6 GND
10 1 +24 VDC CN18 ELECTROMAGNET (*)
11 2 1 S (*)
12 3 2 GND (*)
4 GND 3 S
4 GND
