DISASSEMBLY
NOTE: If valve body assembly is being recondi-
tioned, the TCM Quick Learn Procedure must be
performed. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSMISSION CONTROL
MODULE - STANDARD PROCEDURE)
(1) Remove manual shaft seal (Fig. 319).
(2) Remove Transmission Range Sensor retaining
screw (Fig. 320).
(3) Remove Manual Shaft/Rooster Comb and
Transmission Range Sensor (Fig. 321).

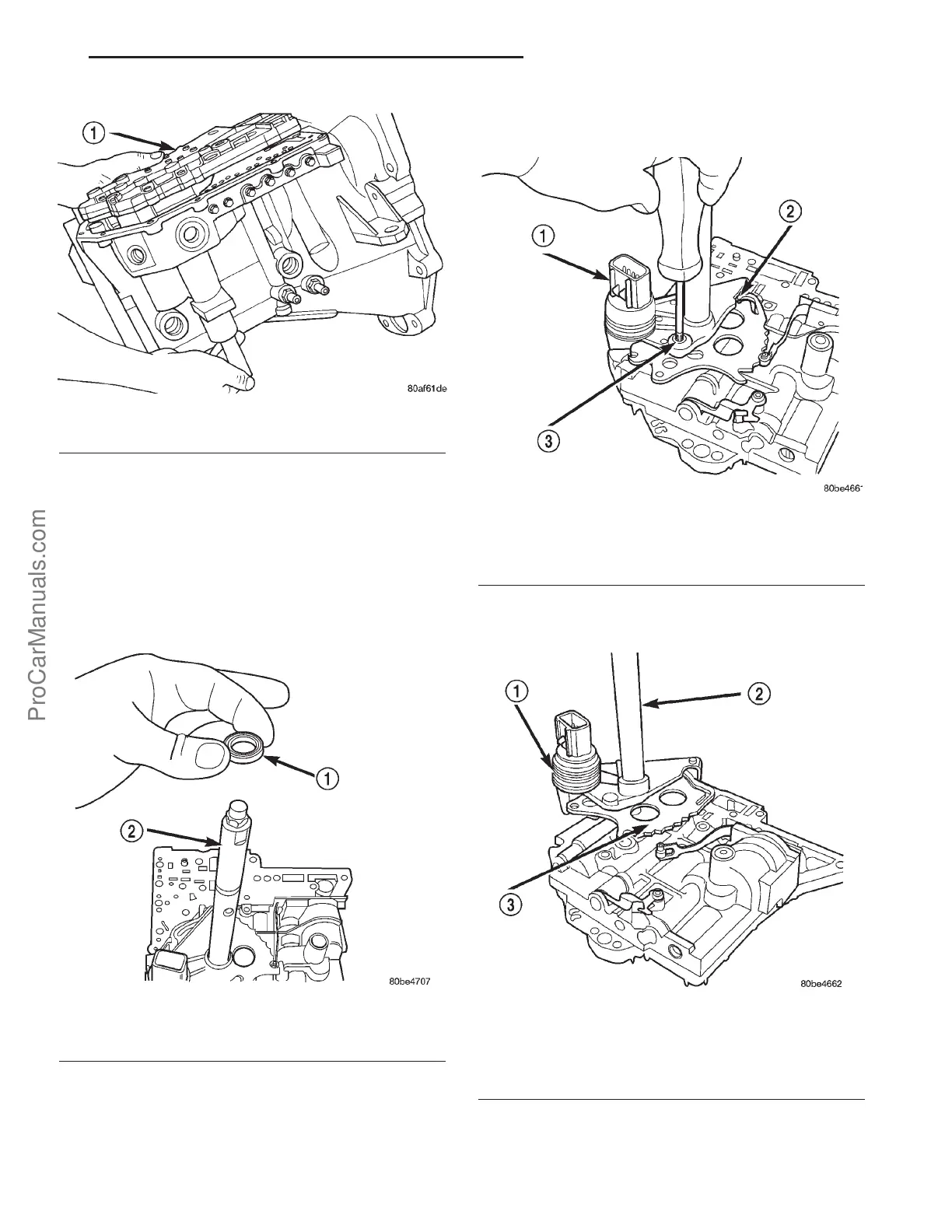

Fig. 318 Valve Body Removal/Installation
1 - VALVE BODY
Fig. 319 Manual Shaft Seal
1 - SEAL
2 - MANUAL SHAFT
Fig. 320 Remove Transmission Range Sensor
1 - TRANSMISSION RANGE SENSOR
2 - MANUAL VALVE CONTROL PIN
3 - RETAINING SCREW
Fig. 321 Manual Shaft/Rooster Comb and
Transmission Range Sensor
1 - TRANSMISSION RANGE SENSOR
2 - MANUAL SHAFT
3 - ROOSTER COMB
PL 41TE AUTOMATIC TRANSAXLE 21s - 195
VALVE BODY (Continued)
