(11) Install twenty-four transfer plate to valve
body screws (Fig. 344) and torque to 5 N·m (45 in.
lbs.).
(12) Install 2/4 Accumulator components as shown
in (Fig. 345).
(13) Torque 2/4 Accumulator retainer to 5 N·m (45
in. lbs.) (Fig. 346).
(14) Install Manual Shaft/Rooster Comb and
Transmission Range Sensor (Fig. 347).

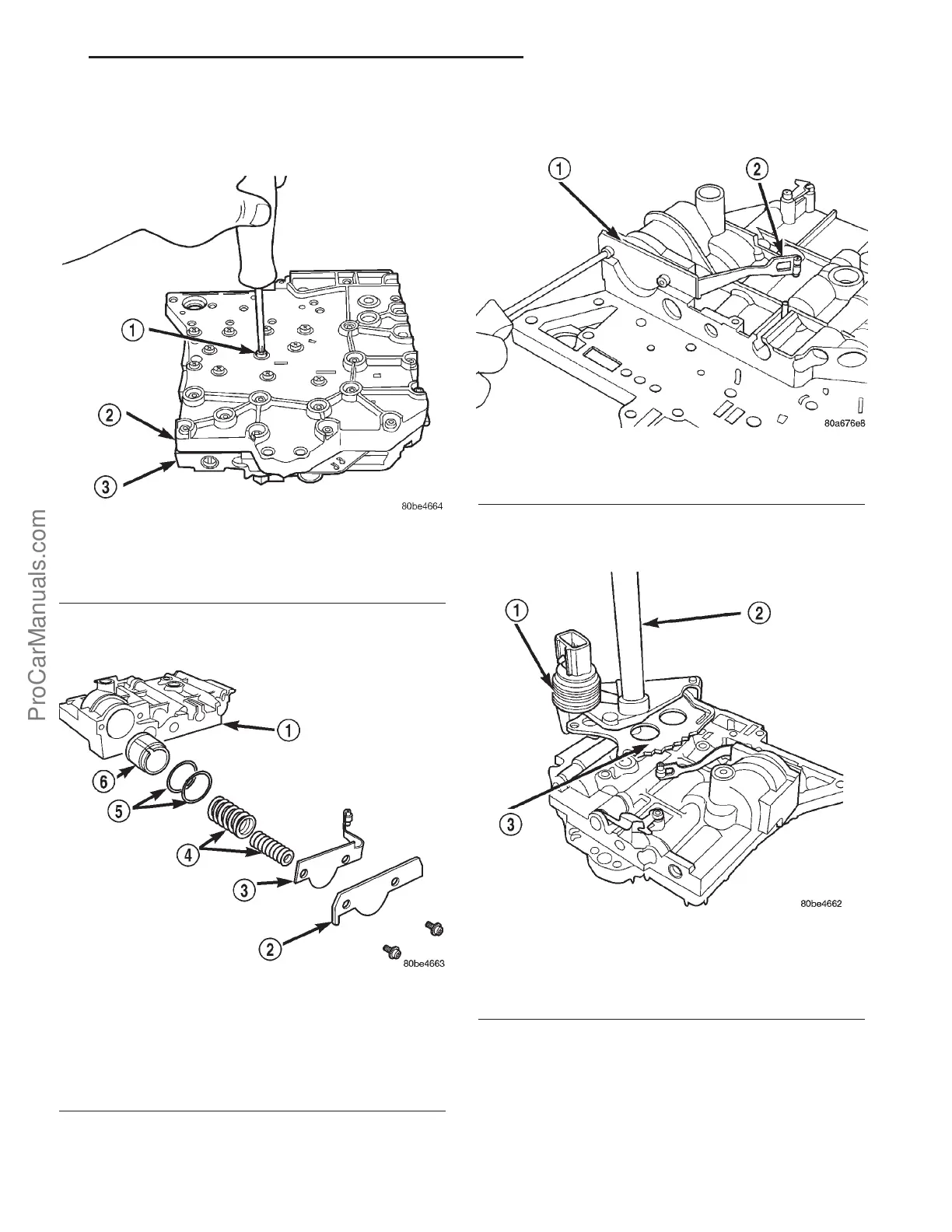

Fig. 344 Install Valve Body to Transfer Plate Screws
1 - SCREW (24)
2 - TRANSFER PLATE
3 - VALVE BODY
Fig. 345 2/4 Accumulator Assembly
1 - VALVE BODY
2 - RETAINER PLATE
3 - DETENT SPRING
4 - SPRINGS
5 - SEALS
6 - PISTON
Fig. 346 2/4 Accumulator Retaining Plate
1 - 2–4 ACCUMULATOR RETAINING PLATE
2 - DETENT SPRING
Fig. 347 Install Manual Shaft/Rooster Comb and
Transmission Range Sensor
1 - TRANSMISSION RANGE SENSOR
2 - MANUAL SHAFT
3 - ROOSTER COMB
PL 41TE AUTOMATIC TRANSAXLE 21s - 203
VALVE BODY (Continued)
