Intel740™ Graphics Accelerator Design Guide
2-15
Addin Card Design

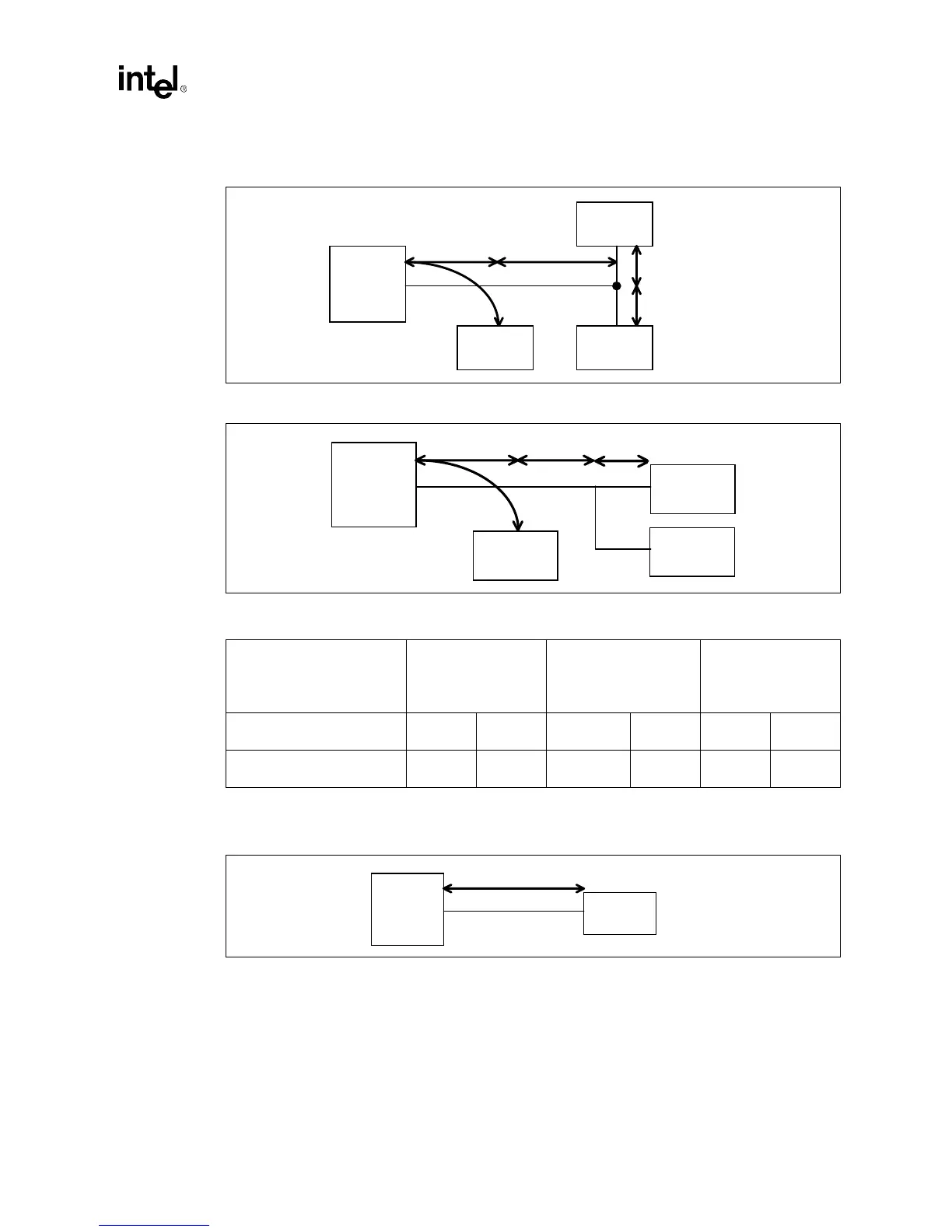

Figure 2-12. Layout Dimensions (MA[11:0])
Figure 2-13. Layout Dimensions (MD[63:0], DQM[7:0])
Table 2-10. Memory Layout Restrictions (See Figure 2-14 and Figure 2-15)
Signal
Intel740™ to
SO-DIMM
SO-DIMM to SGRAM
Stub
SGRAM Stub
Min Max Min Max Min Max
WEA#, SRASA#, SCASA#,
CSA1#, CSB0#
n/a 4.0” n/a n/a
WEB#, SRASB#, SCASB#,
CSA0#
n/a 4.0” 0.25” 0.9” 0.25” 0.6”
Intel740
4.0”
SGRAM
SGRAM
0.25” - 0.9”
0.25” - 0.6”
SO-DIMM
0.25” - 0.6”
Intel740™
Chip
Intel740
3.0”
SGRAM
0.9”
SO-DIMM
0.4”
SGRAM
0.4”
Intel740™
Chip
Figure 2-14. Layout Dimensions (WEA#, SRASA#, SCASA#, CSA1#, CSB0#)
Intel740
2.0” - 4.00”
SO-DIMM
Intel740™
Chip
