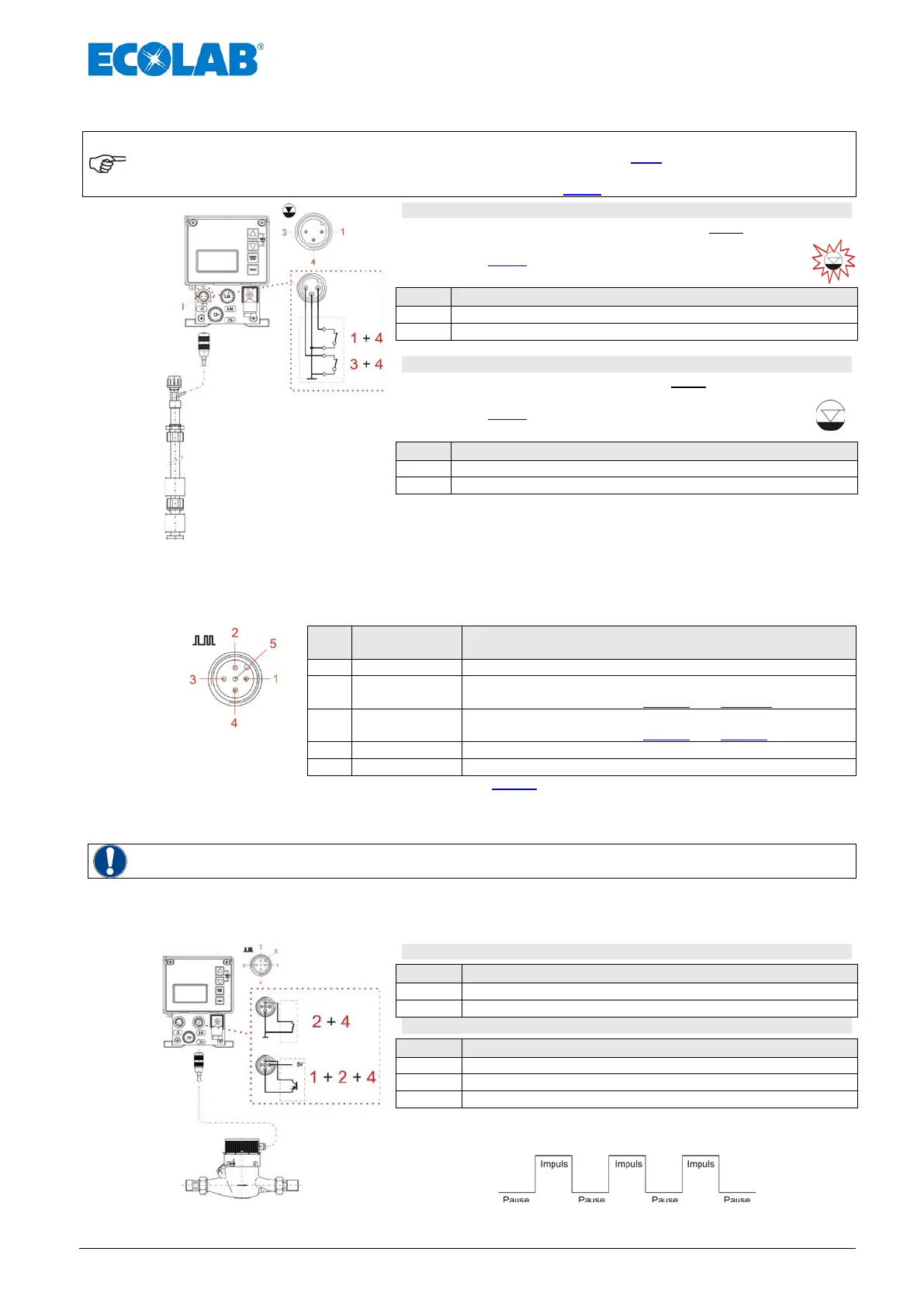

7.2.2.1 Installation Sauglanze mit Niveauvorwarnung und Leermeldung
HINWEIS
Steckplatz I muss immer belegt sein, entweder durch die montierten Brückenstecker
(Schutzkappe mit entsprechendem Symbol, siehe Kapitel 7.2.1 „Ein- und Ausgänge“) oder
durch Anschluss der Leermeldeeinrichtung (Sauglanzenstecker). Die Schaltlogik des
Niveaukontaktes ist invertierbar. (siehe Kapitel 10.3.8 „Konfiguration Niveaukontakt“)
1 + 4 = Eingang Niveauvorwarnung
Schaltkontakt Niveauvorwarnung offen:
Niveauvorwarnung aktiv (Schaltlogik invertierbar,
siehe Kapitel 10.3.8 „Konfiguration Niveaukontakt“),
Leermeldesymbol im Display blinkt, Pumpe läuft weiter.
3 + 4 = Eingang Niveau-Leermeldung
Schaltkontakt Leermeldung offen:
Niveau Leermeldung aktiv (Schaltlogik invertierbar
siehe Kapitel 10.3.8), Leermeldesymbol wird im Display
angezeigt, Pumpe wird gesperrt.
Abb. 7.11 Installation Sauglanze mit Niveauvorwarnung und Leermeldung
7.2.3 Anschluss Steckplatz II (5-polig)
Eingang für Impuls-, Normsignal, Dosiersperre, Charge und Dosierüberwachung
Abb. 7.12 Steckplatz II
(5-polig)
Pin
Aderfarbe
(Anschlusskabel)
Belegung
Ausgang 5 V, DC(belastbar mit max. 50 mA)
2
weiß
Impulseingang (auch als Charge / Dosierüberwachung
konfigurierbar, siehe Kapitel 10.3.13 und 10.3.15)
3
blau
Eingang Dosiersperre (auch als Charge / Dosierüberwachung
konfigurierbar, siehe Kapitel 10.3.13 und 10.3.15
Eingang Normsignal 0/4...20 mA
(Steckerbelegung siehe Kapitel 14.3.5.2 „Pinbelegung / Aderfarbe Stecker II (5-polig)“)
Schutzkappe abziehen
Anschlussstecker entsprechend der Anschlussbelegung montieren.
ACHTUNG
Nur Anschlussstecker aus unserem Lieferprogramm verwenden! (Lieferumfang)
7.2.3.1 Installation für Impulsansteuerung (Wasserzähler)
Abb. 7.13 Installation für Impulsansteuerung
2 + 4 = Impulseingang mit potentialfreiem Kontakt
1 + 2 + 4 = Impulseingang mit elektronischem Schalter (NPN)
Die minimale Impuls-, bzw. Pausendauer beträgt 15 ms.
