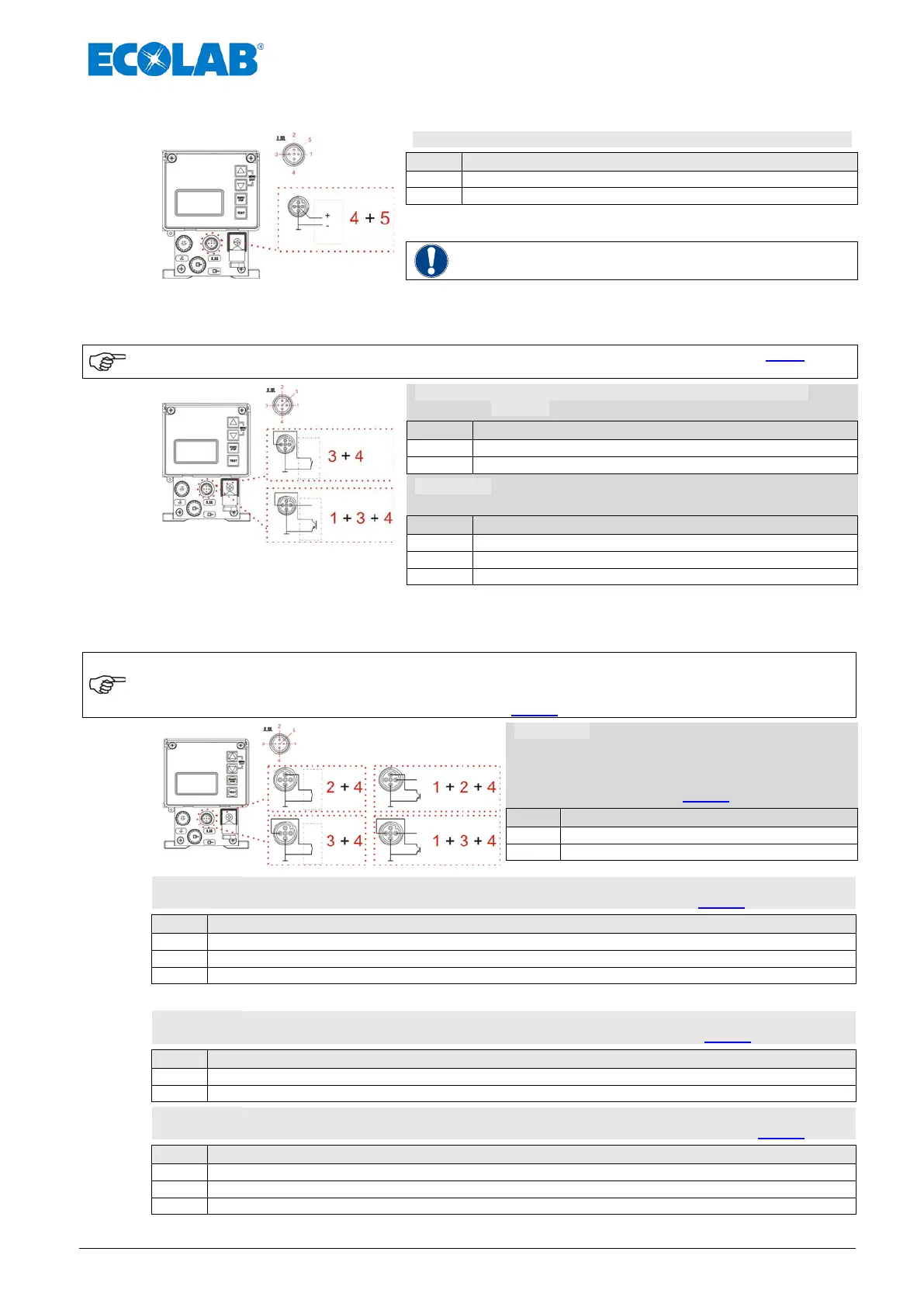

7.2.3.2 Installation de la commande du signal normalisé
4 + 5 = Entrée du signal normalisé 0/4 – 20 mA
Points
Mise en état d'occupation
4
0/4-20 mA (-)
5
0/4-20 mA (+)
Fig. 7.14 Installation de la commande du signal normalisé
ATTENTION
Lors du raccordement, bien respecter la
polarité !
7.2.3.3 Installation de la commande via le blocage du dosage
INDICATION
L’entrée du blocage de dosage doit être activée dans le menu (voir chapitre 10.3.7
« Configuration / Blocage du dosage ») et est disponible dans tous les modes de service.
Fig. 7.15 Installation de la commande
via le blocage du dosage
3 + 4 = Entrée de blocage de dosage avec contact sans
potentiel
Points
Mise en état d'occupation
3
l' entrée du signal
4
Terre GND (┴)
1 +3 + 4 = Entrée de blocage de dosage avec interrupteur
électronique (NPN)
Points
Mise en état d'occupation
1
5 V, DC
3
l' entrée du signal
4
Terre GND (┴)
7.2.3.4 Installation de la fonction de charge
INDICATION
L’entrée du fonction de charge doit être activée dans le menu. En outre, il est nécessaire
de sélectionner les broches qui devront être utilisées pour l’impulsion de démarrage du
dosage par charges, à savoir les broches 2+4 (entrée « impulsion ») ou 3+4 (entrée
« blocage de dosage ») (voir chapitre 10.3.15).
2 + 4 = Entrée de dosage par charges avec
contact sans potentiel en cas de
sélection de l’entrée « impulsion »
dans Configuration de la charge
(voir chapitre 10.3.15).
PIN
Mise en état d'occupation
2
l' entrée du signal
4
Terre GND (┴)
Fig. 7.16 Installation de la fonction de charge
1 +2 + 4 = Entrée de dosage par charges avec interrupteur électronique (NPN) en cas de sélection de
l’entrée « impulsion » dans Configuration de la charge (voir chapitre 10.3.15).
Points
Mise en état d'occupation
1
5 V, DC
2
l' entrée du signal
4
Terre GND (┴)
ou
3 + 4 = Entrée de dosage par charges avec contact sans potentiel en cas de sélection de l’entrée
« blocage de dosage » dans Configuration de la charge (voir chapitre 10.3.15).
Points
Mise en état d'occupation
3
l' entrée du signal
4
Terre GND (┴)
1 +3 + 4 = Entrée de dosage par charges avec interrupteur électronique (NPN) en cas de sélection de
l’entrée « blocage de dosage » dans Configuration de la charge (voir chapitre 10.3.15).
Points
Mise en état d'occupation
1
5 V, DC
3
l' entrée du signal
4
Terre GND (┴)
