Ecolab Elados EMP II E60 - Anschlussbelegung Steckplatz VIII (5-Polig) Eingang für Impuls, Normsignaleingang und Dosiersperre; Installation für Impulsansteuerung (Wasserzähler); Installation Normsignal (Ma); Installation Dosiersperre

417101438_EMPII_E60.docx
- 23 -
Rev. 11-02.14

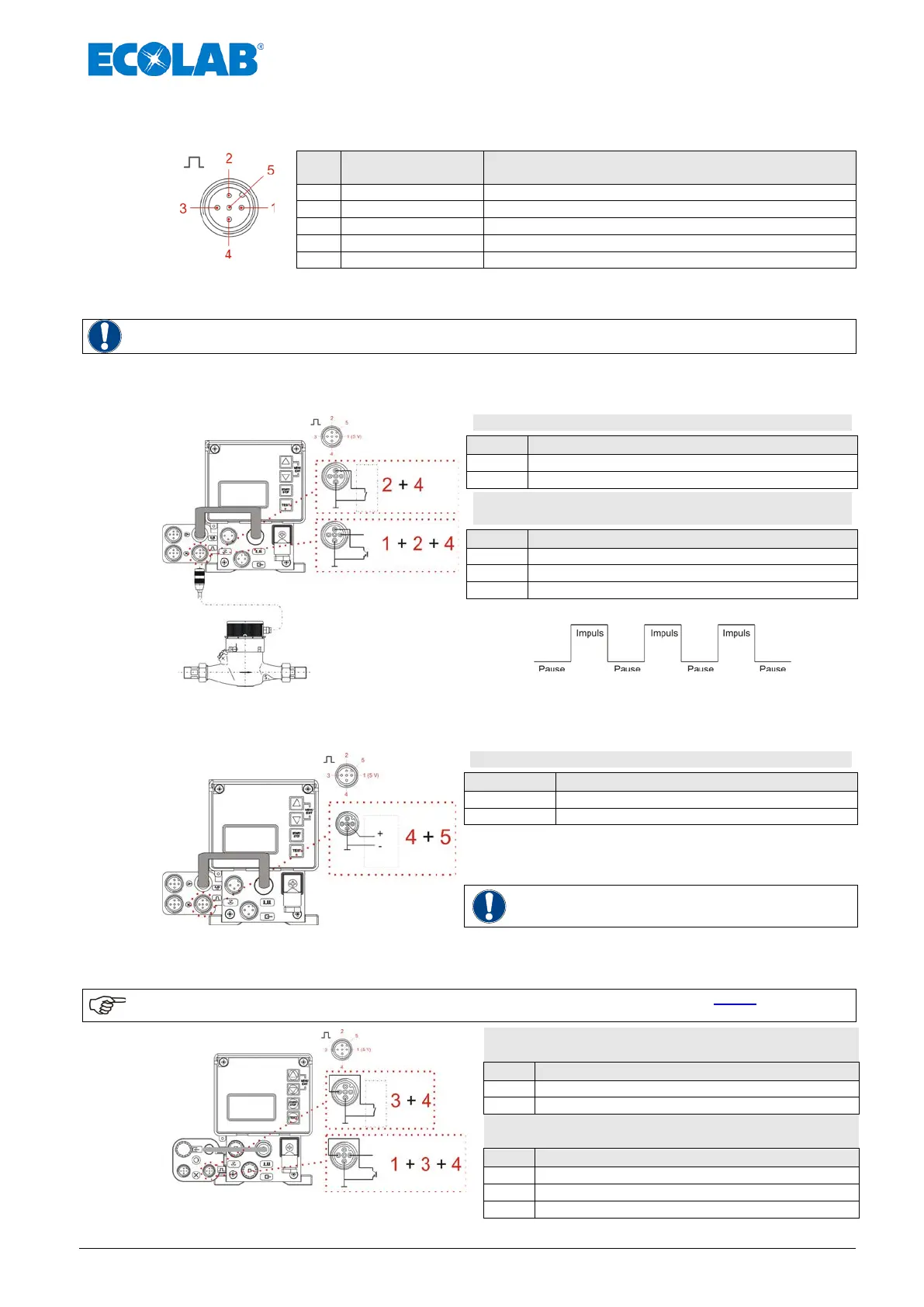

8.2.4 Anschlussbelegung Steckplatz VIII (5-polig)
Eingang für Impuls, Normsignaleingang und Dosiersperre
Pin
Aderfarbe
(Anschlusskabel)
Belegung
1
braun
Ausgang 5 V, DC (belastbar mit max. 50 mA)
2
weiß
Eingang Impuls
3
blau
Eingang Dosiersperre
4
schwarz
GND (┴)
5
grau
Eingang Normsignal 0/4-20 mA
Abb. 8.11 Anschlussbelegung Steckplatz VIII (5-polig); Eingang für Impuls, Normsignaleingang und Dosiersperre
 Schutzkappe abziehen
 Anschlussstecker entsprechend der Anschlussbelegung montieren.
ACHTUNG
Nur Anschlussstecker aus unserem Lieferprogramm verwenden!
8.2.4.1 Installation für Impulsansteuerung (Wasserzähler)
2 + 4 = Impulseingang mit potentialfreiem Kontakt
PIN
Belegung
2
Schalteingang
4
GND (┴)
1 + 2 + 4 = Impulseingang
mit elektronischem Schalter (NPN)
PIN
Belegung
1
5 V, DC
2
Schalteingang
4
GND (┴)
Die minimale Impuls-, bzw. Pausendauer beträgt 15 ms.
Abb. 8.12 Installation für Impulsansteuerung (Wasserzähler)
8.2.4.2 Installation Normsignal (mA)
4 + 5 = Normsignaleingang 0/4 – 20 mA
PIN
Belegung
4
0/4-20 mA (-)
5
0/4-20 mA (+)
Abb. 8.13 Installation Normsignal (mA)
ACHTUNG
Beim Anschluss auf richtige
Polarität achten!
8.2.4.3 Installation Dosiersperre
HINWEIS
Die Dosiersperre muss zuerst im Menü aktiviert werden. (siehe Kapitel 10.3.7
Konfiguration Dosiersperre). Die Dosiersperre steht in allen Betriebsarten zur Verfügung.
Abb. 8.14 Installation Dosiersperre
3 + 4 = Eingang Dosiersperre
mit potentialfreiem Kontakt
PIN
Belegung
3
Schalteingang
4
GND (┴)
1 +3 + 4 = Eingang Dosiersperre
mit elektronischem Schalter (NPN)
PIN
Belegung
1
5 V, DC
3
Schalteingang
4
GND (┴)
