Ecolab Elados EMP II E60 - 6 Montage; Schéma de Montage

417101438_EMPII_E60.docx
- 154 -
Rev. 11-02.14
6 Montage
ATTENTION
L’installation doit être exécutée uniquement par des ouvriers spécialisés et agréés ; de
plus, il est impératif d’observer les directives générales et les prescriptions d’installation !
• La pompe doseuse doit être montée à un endroit bien accessible et être protégée du gel.
La température ambiante ne doit pas dépasser +40° C.
• L’appareil doit être monté à l’horizontale.
• La pompe doit être fixée au niveau des perçages prévus à cet effet sur la console ou sur le
réservoir respectivement (pour l’entraxe des perçages, voir chapitre 14.2
« Dimensions »).

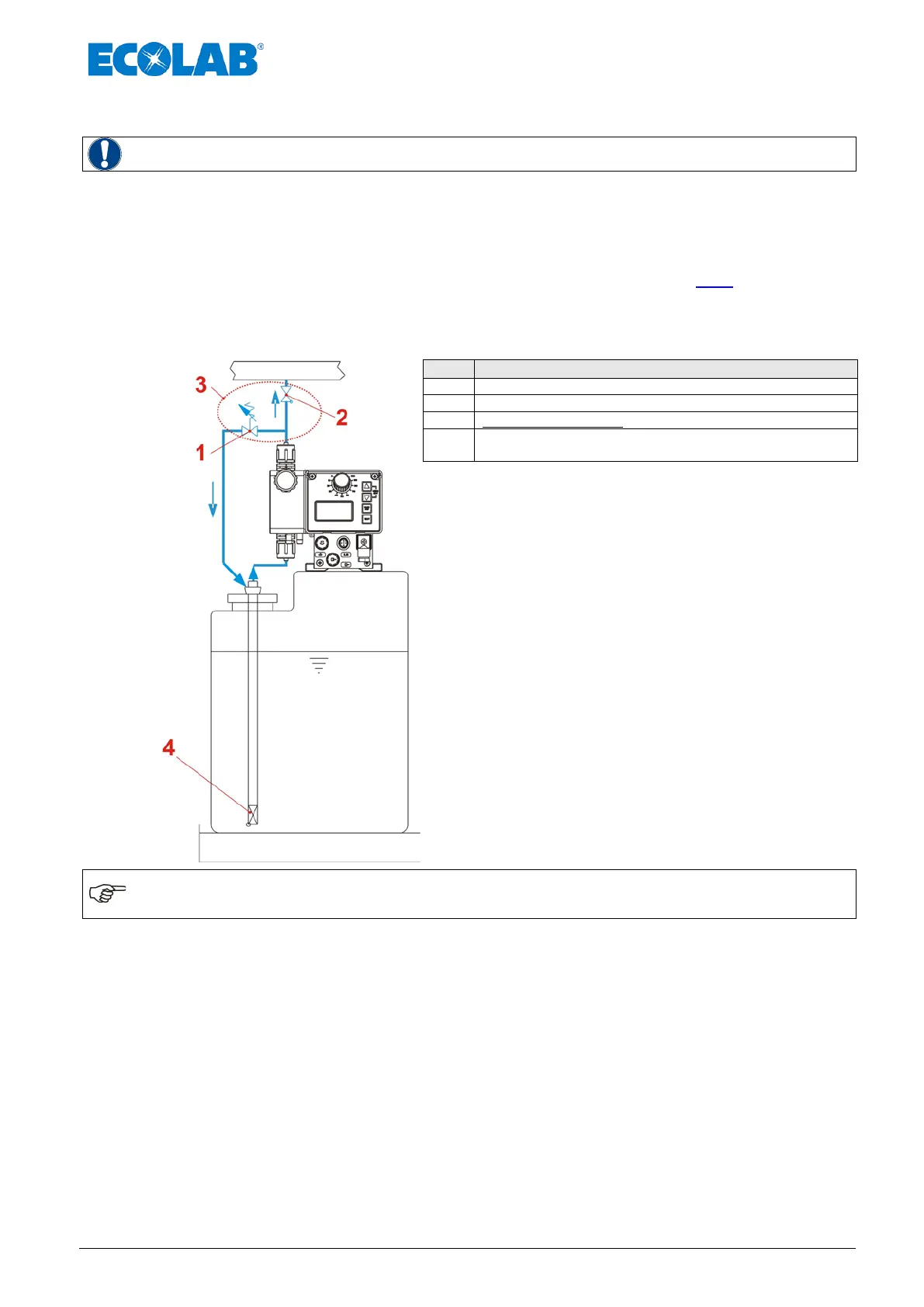

6.1 Schéma de montage
Pos.
Désignation
1
Soupape de surpression
2
Soupape de maintien
3
A titre de replacement: Soupape multifonctions
4
Lance d'aspiration
ou soupape d'aspiration au sol
Fig. 6.1 Schéma de montage
INDICATION
Les clapets anti retour, les soupapes de maintien de la pression et les soupapes de
surpression peuvent être remplacés par une soupape multifonctions (MFV) qui figure
dans notre programme de livraison et qui regroupe toutes ces fonctions.
