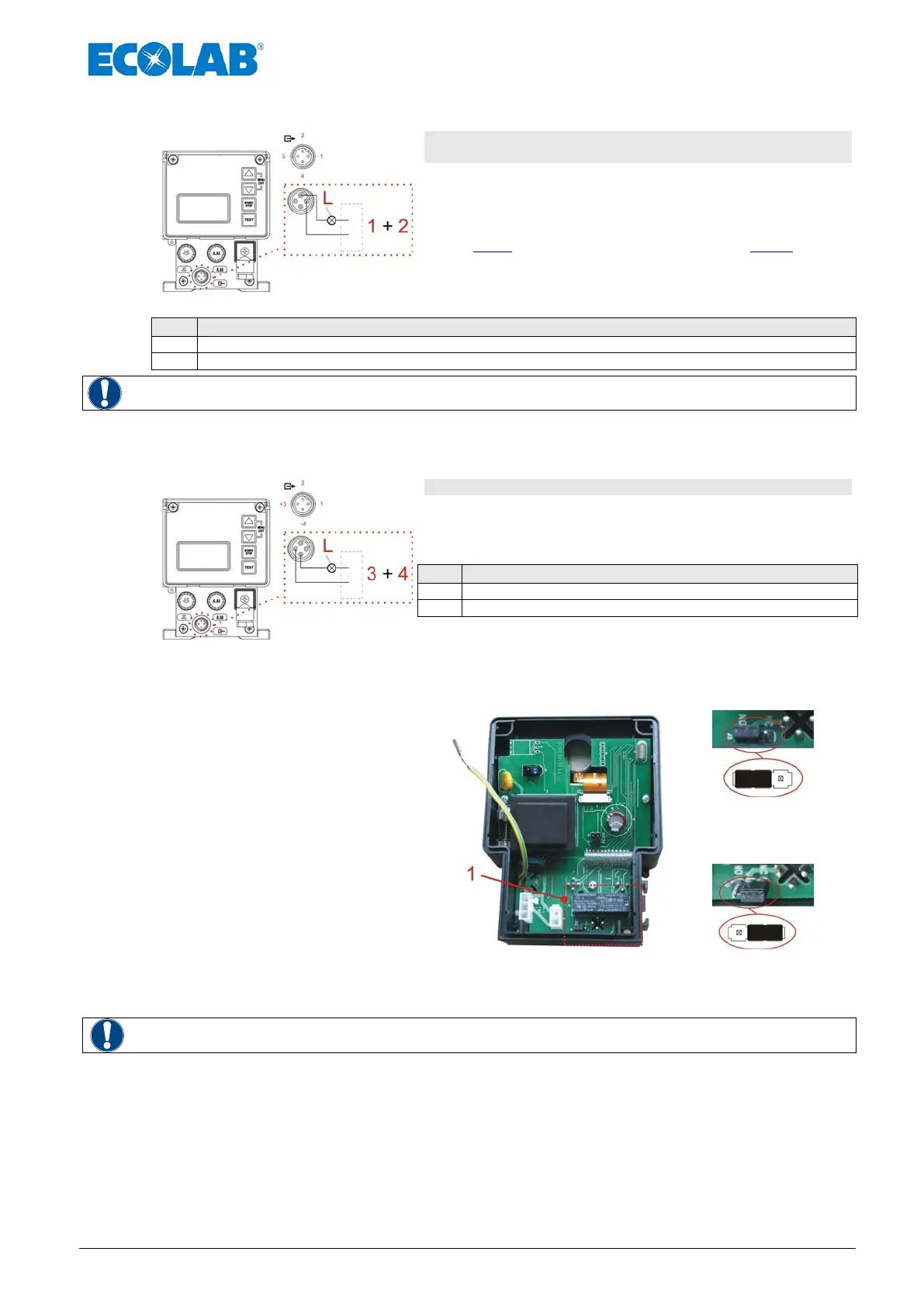

7.2.4.1 Installation Niveau- bzw. Störmeldeausgang
1 + 2 = Ausgang für Niveauvorwarnung, Niveau-
Leermeldung und Störung
Eingang Niveauvorwarnung aktiv:
Schaltausgang taktet
Eingang Niveau- Leermeldung aktiv bzw. Störung aktiv:
Schaltausgang geschlossen (Funktion invertierbar siehe
Kapitel
10.3.9 „Konfiguration / Alarmausgang“ bzw. 7.2.4.3
„Hardwareumstellung für den Alarmkontakt“), Schaltausgang =
potentialfreier Relaiskontakt, Belastung 24 V AC/DC 3 A bzw.
Abb. 7.19 Installation Niveau- bzw. Störmeldeausgang
ACHTUNG
Bei Anschluss von 115V/230 V an Kontakt 1+2 (Alarmausgang) ist ein gleichzeitiges
Nutzen von Kontakt 3+4 (Hubsignalausgang) generell nicht erlaubt.
7.2.4.2 Installation Hubsignalausgang bei 24 V / DC
Mit jedem Hub der Pumpe wird der Schaltausgang einmal
geschlossen.
Schaltausgang = potentialfreier Transistorausgang,
Belastung 24 V, DC, 300 mA
Abb. 7.20 Installation Hubsignalausgang bei 24 V / DC
7.2.4.3 Hardwareumstellung für den Alarmkontakt
Nach Öffnen und Abnehmen der
Pumpenfront (Abb. 7.21) ist auf der
Steuerplatine das Alarmrelais mit
Wechselkontakt (Abb. 7.21, Pos. 1)
zugänglich.
Je nach Stellung der Brücke, kann
sowohl der Öffner-, als auch der
Schließerkontakt als Alarmkontakt
gewählt werden.
Setzen Sie zur Umstellung den
Jumper 3 von Pin 1 & 2 auf
Pin 2 & 3.
Im Lieferzustand ist der
Schließerkontakt eingestellt.
Abb. 7.21 Hardwareumstellung für den
Alarmkontakt
Schließerkontakt
(NO - normally open)
Abb. 7.22 Schließerkontakt
Öffnerkontakt
(NC - normally closed)
ACHTUNG
Änderungen an der Platine dürfen ausschließlich durch Service-Personal oder
eingewiesenes Fachpersonal durchgeführt werden!
