- 160 -
Rev. 11-02.14
7.2.3.5 Installation de la contrôle du dosage
INDICATION
La fonction de surveillance du dosage doit d'abord être activée dans le menu. En outre,
il est nécessaire de sélectionner les broches qui devront être utilisées pour l’entrée de
surveillance du dosage, à savoir les broches 2+4 (entrée « impulsion ») ou 3+4
(entrée « blocage de dosage ») (voir chapitre 10.3.13).

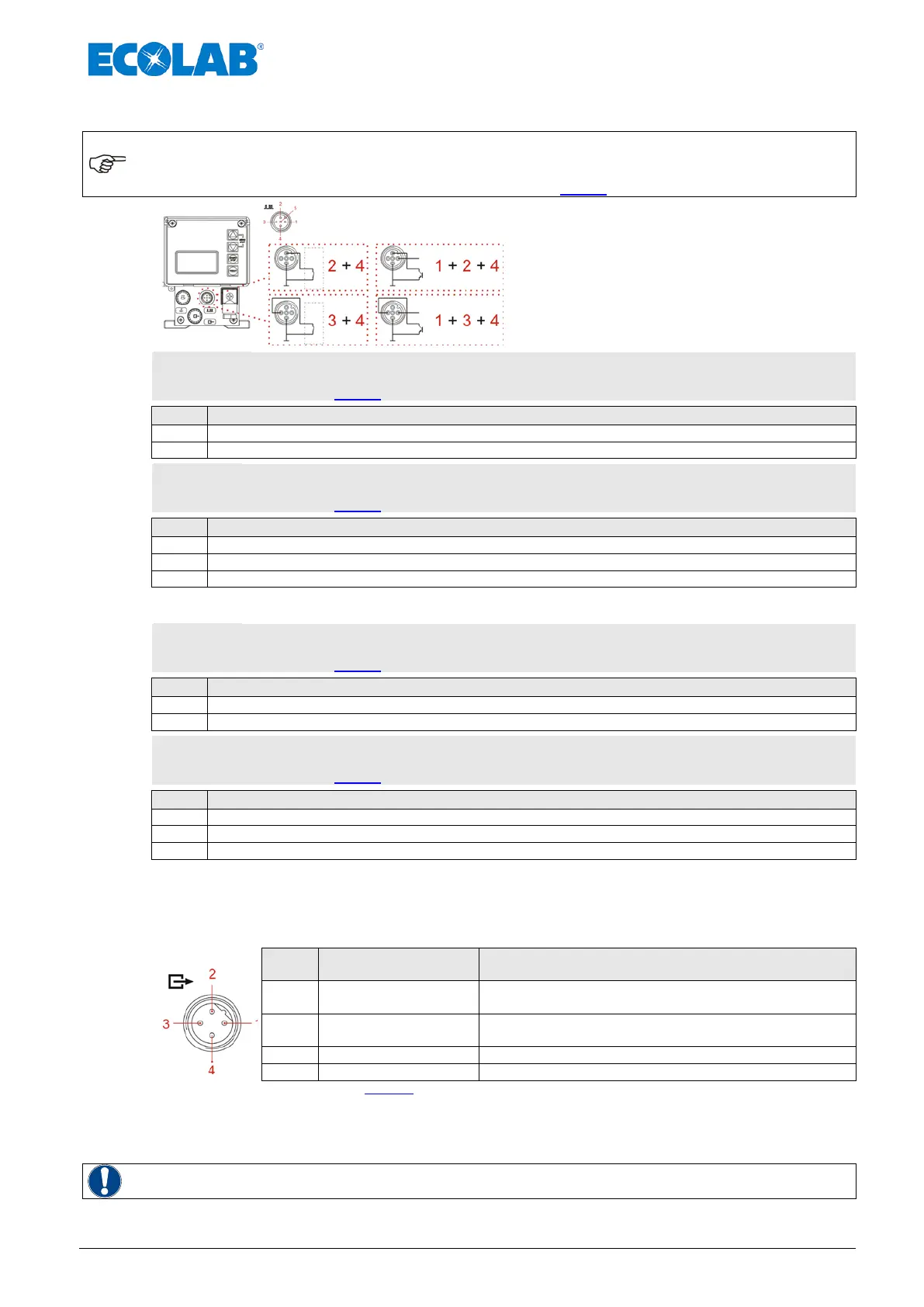

Fig. 7.17 Installation de la contrôle du dosage
2 + 4 = Entrée de surveillance du dosage avec contact sans potentiel en cas de sélection de
l’entrée « impulsion » dans Configuration de la surveillance du dosage
(voir chapitre 10.3.13).
Points
Mise en état d'occupation
2
l' entrée du signal
4
Terre GND (┴)
1 +2 + 4 = Entrée de surveillance du dosage avec interrupteur électronique (NPN) en cas de sélection
de l’entrée « impulsion » dans Configuration de la surveillance du dosage
(voir chapitre 10.3.13).
Points
Mise en état d'occupation
1
5 V, DC
2
l' entrée du signal
4
Terre GND (┴)
ou
3 + 4 = Entrée de surveillance du dosage avec contact sans potentiel en cas de sélection de
l’entrée « blocage de dosage » dans Configuration de la surveillance du dosage
(voir chapitre 10.3.13).
Points
Mise en état d'occupation
3
l' entrée du signal
4
Terre GND (┴)
1 +3 + 4 = Entrée de surveillance du dosage avec interrupteur électronique (NPN) en cas de sélection
de l’entrée « blocage de dosage » dans Configuration de la surveillance du dosage
(voir chapitre 10.3.13).
Points
Mise en état d'occupation
1
5 V, DC
3
l' entrée du signal
4
Terre GND (┴)
7.2.4 Affectation des connexions - emplacement enfichable III (à 4 broches)
- sortie de l’alarme et du signal de course
Points
Couleur de brin
(Câble de raccordement)
Mise en état d'occupation
1
brun
Sortie de pré-avertissement de niveau, signal « vide » et
défaut (+)
2
blanc
Sortie de pré-avertissement de niveau, signal « vide » et
défaut (-)
3
bleu
La sortie du signal de course (+)
4
noir
La sortie du signal de course (-)
(Voir au chapitre 14.3.5.3 « Brochage et couleurs des fils du connecteur III (4 broches).)
Fig. 7.18 Affectation des connexions – emplacement enfichable III (à 4 broches)
 Retirer le capuchon de protection.
 Monter les fiches de connexion en fonction de l’affectation des connexions.
ATTENTION
Utiliser uniquement des fiches de connexion qui appartiennent à notre programme de
livraison (contenu de la livraison) !
