11 Wartung
VORSICHT
Vor Reparatur- und Wartungsarbeiten und Dosierung von gefährlichen Medien immer den
Dosierkopf spülen, die Druckleitung entlasten und Schutzkleidung
(Schutzbrille, Schutzhandschuhe und Schürze) tragen.
Elektroreparaturen dürfen nur durch Elektrofachkräfte ausgeführt werden
(Sicherheitsregeln der Berufsgenossenschaft VB G 4 und ZH 1/11)!
VORSICHT
Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies ohne
Werkzeug möglich ist, können spannungsführende Teile freigelegt werden. Auch können
Anschlussstellen spannungsführend sein.
Vor einem Abgleich, einer Wartung, einer Instandsetzung oder einem Austausch von Teilen
muss das Gerät von allen Spannungsquellen getrennt sein, wenn ein Öffnen des Gerätes
erforderlich ist.
HINWEIS
Wartungsintervall 1/2 jährlich, kürzere Intervalle bei starker Beanspruchung
(z. B. Dauerlauf).
Empfohlen wird die Kontrolle:
 von Saug- und Druckleitung auf leckfreien Anschluss
 von Saug- und Druckventil (siehe Kapitel
11.1 „Austausch von Saug- / Rücklauf- und
Druckventil“) auf Verschmutzung und Dichtigkeit.
 des Ablaufanschlusses (siehe Kapitel
5.1 „EMP II E60“) am Pumpenkopf
(Membranbruch)
 der korrekten Dosierung
 der Dosierkopfschrauben (siehe Kapitel
11.2 „Austausch der Membrane und des
Pumpenkopfes“) (fester Sitz, 3 - 4 Nm)
HINWEIS
Die Lebensdauer der Membrane ist abhängig von: Gegendruck, Betriebstemperatur und
Dosiermedium.Es wird empfohlen, die Membrane bei extremen Betriebsbedingungen und
Dosierung von abrasiven Stoffen öfters zu kontrollieren.
11.1 Austausch von Saug- / Druckventil und Dosierpatronen
 Saug- und Druckventil mit Gabelschlüssel (SW 22) demontieren.
 Alle O-Ringe montieren.
 Dosierpatronen montieren (bei Ventilausführung V3)
 Neues Saug- und Druckventil lagerichtig einschrauben (Anzugsdrehmoment 2-3 Nm)
11.1.1 3 Kugel-Ventil (V3), 1,4 – 2,5 l/h für Typ: V3014 - V3025
Pos.
Bezeichnung
A
ANSCHLUSSSET
1
Überwurfmutter
2
Spannteil
3
Kegelteil
B
SAUG-/DRUCKVENTIL
4
O-Ring, Ø 10 x 2,5
5
Saug-/ Druckventil
6
O-Ring, Ø 14 x 2,5
C
DOSIERPATRONE V3
7
O-Ring, Ø 7 x 1,5
8
Dosierpatronen
9
O-Ring, Ø 2,5 x 1,5

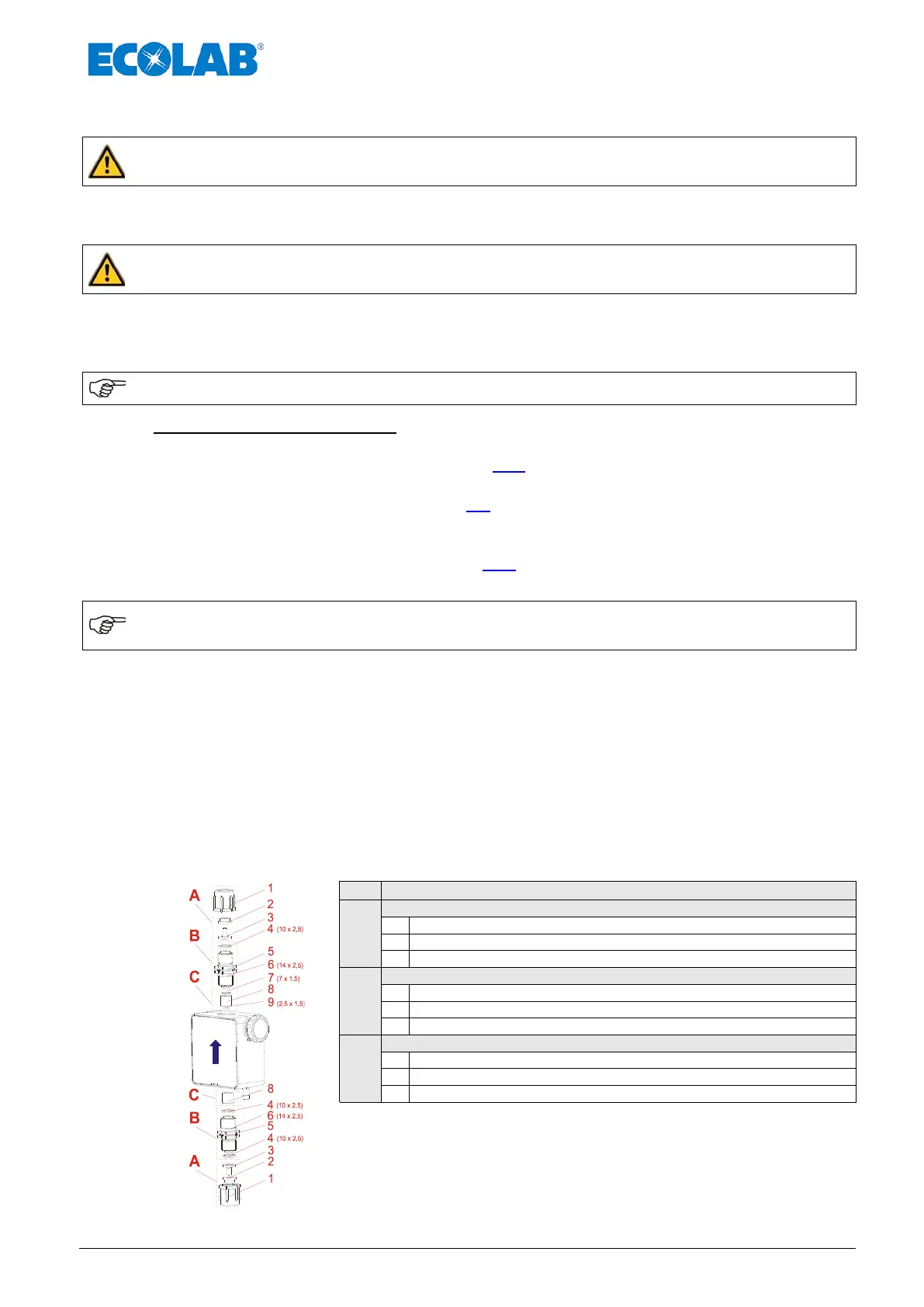

Abb. 11.1 Wartung: 3 Kugel-Ventil (V3), 1,4 – 2,5 l/h für Typ: V3014 - V3025
