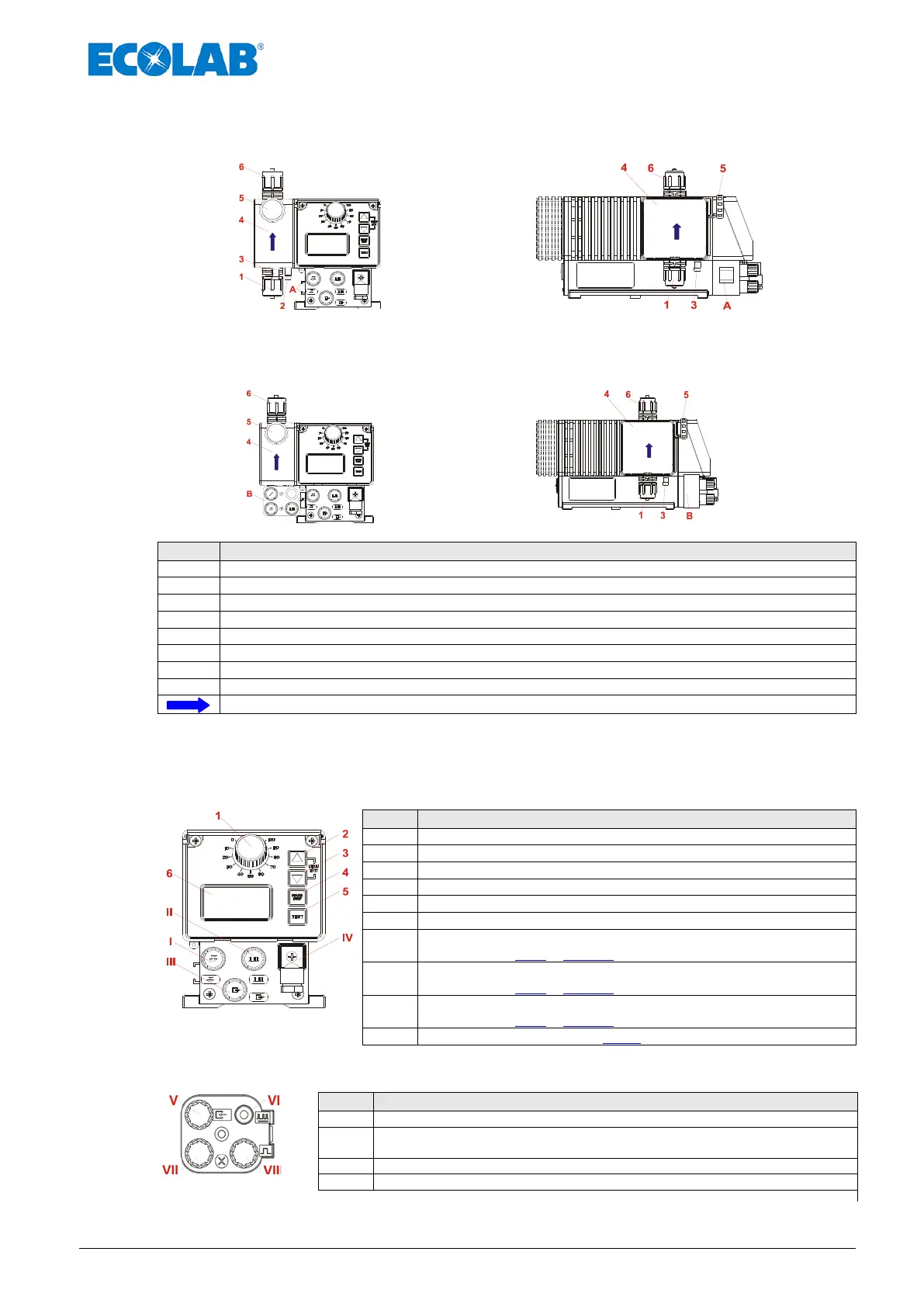

5 Aufbau
5.1 EMP II E60
Abb. 5.1 Aufbau EMP II E60 (von vorne)
Abb. 5.2 Aufbau EMP II E60 (seitlich)
5.2 EMP II E60
PLUS
Abb. 5.3 Aufbau EMP II E60
PLUS
(von vorne)
Abb. 5.4 Aufbau EMP II E60
PLUS
(seitlich)
Pos.
Bezeichnung
1
Saugventil (Anschluss saugseitig)
2
Membranbruchablauf
3
Entlüftungsanschluss (Rückführung in den Behälter!)
4
Pumpenkopf
5
Entlüftungsschraube
6
Druckventil (Anschluss druckseitig)
A
Schiene zum Anschluss der Dongle-Box
B
Dongle-Box
Fließrichtung des Dosiermediums
5.3 Anzeigen / Bedienelemente / Anschlussbuchsen
5.3.1 Ausführung EMP II E60 und EMP II E60
PLUS
Abb. 5.5 Ausführung EMP II E 60 und EMP
II E60
PLUS
Pos.
Bezeichnung
1
Drehknopf für Hublängeneinstellung
2
Menu/Exit, Pfeil nach oben Taste
3
Menu/Exit, Pfeil nach unten Taste
4
Start/Stop – Taste (Enter Funktion)
5
Test - Taste
6
Grafik Display
I
Eingang für Niveauvorwarnung, und Leermeldung
(siehe Kapitel 7.2.2 & 14.3.5.1)
II
Eingang für Impuls- / Normsignal und Dosiersperre
(siehe Kapitel 7.2.3 & 14.3.5.2)
III
Ausgang für Leermeldung, Störmeldung und Hubsignal
(siehe Kapitel 7.2.4 & 14.3.5.3)
IV
Netzanschluss (siehe Kapitel 7.2.5)
5.3.2 Anschlussbuchsen „Dongle-Box“
Pos.
Bezeichnung
V
Eingang für Ovalradzähler
VI
Anschlussverbindung für Impulseingang an EMP Pumpe
(Eingang II)
VII
Eingang für Chargenimpuls und Dosiersperre
VIII
Eingang für Impuls, Normsignaleingang und Dosiersperre
Abb. 5.6 Anschlussbuchsen „Dongle-Box“
