8.2.3.1 Installation pour l’impulsion de charge
INDICATION
La fonction de charge doit être tout d’abord activée dans le menu. En outre, il est
nécessaire de sélectionner les contacts qui devront être utilisés pour l’impulsion de
démarrage du dosage par charges, à savoir les contacts 2+4 (entrée « impulsion ») ou
3+4 (entrée « blocage de dosage ») (voir chapitre 10.3.15).

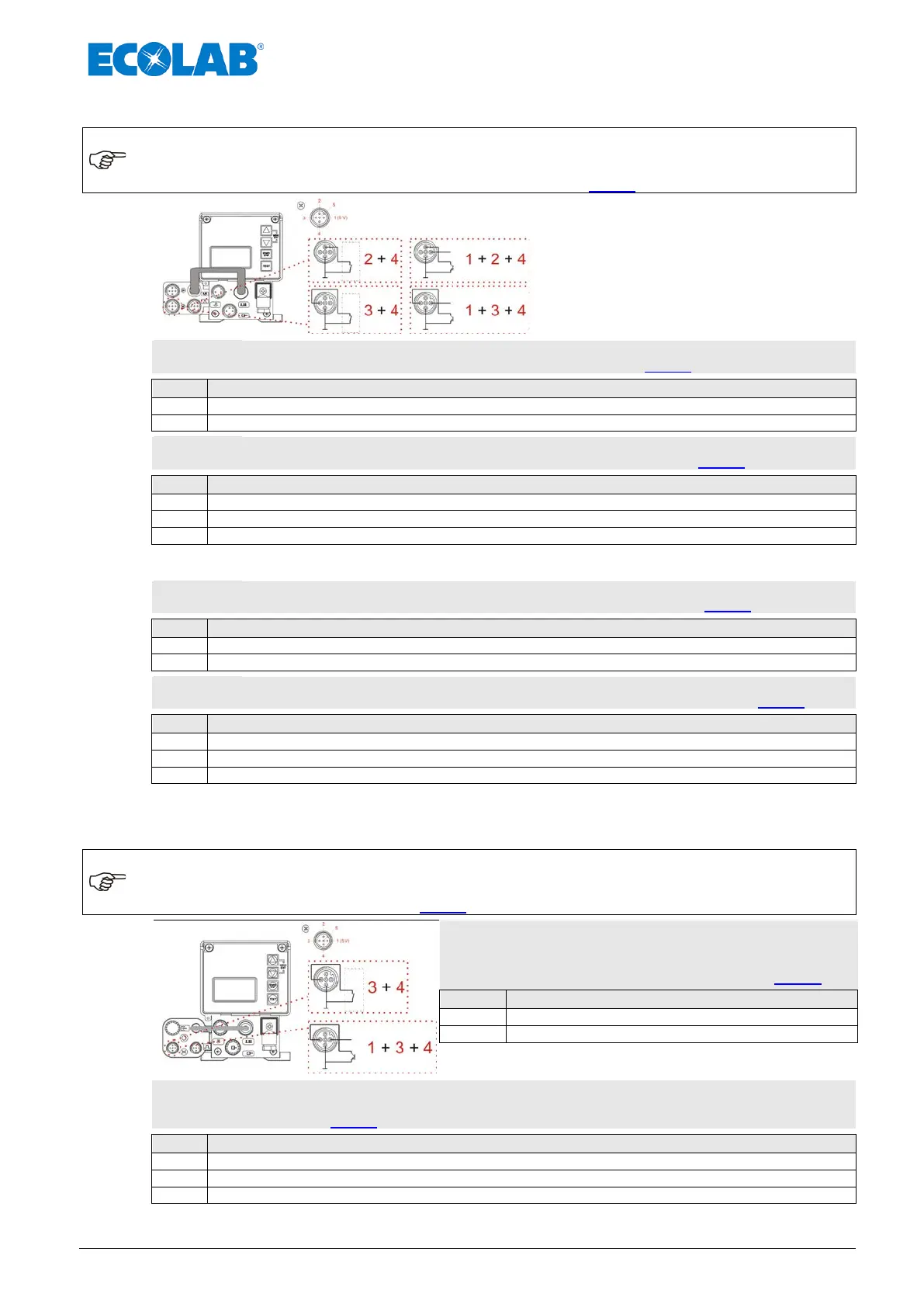

Fig. 8.9 Installation pour l’impulsion de charge
2 + 4 = Entrée de dosage par charges avec contact sans potentiel en cas de sélection de l’entrée
« impulsion » dans Configuration de la charge (voir chapitre 10.3.15).
Points
Affectation des broches
2
l' entrée du signal
4
Terre GND (┴)
1 +2 + 4 = Entrée de dosage par charges avec interrupteur électronique (NPN) en cas de sélection de
l’entrée « impulsion » dans Configuration de la charge (voir chapitre 10.3.15).
Points
Affectation des broches
1
5 V, DC
2
l' entrée du signal
4
Terre GND (┴)
ou
3 + 4 = Entrée de dosage par charges avec contact sans potentiel en cas de sélection de l’entrée
« blocage de dosage » dans Configuration de la charge (voir chapitre 10.3.15).
Points
Affectation des broches
3
l' entrée du signal
4
Terre GND (┴)
1 +3 + 4 = Entrée de dosage par charges avec interrupteur électronique (NPN) en cas de sélection de
l’entrée « blocage de dosage » dans Configuration de la charge (voir chapitre 10.3.15).
Points
Affectation des broches
1
5 V, DC
3
l' entrée du signal
4
Terre GND (┴)
8.2.3.2 Installation du blocage du dosage (au choix douille à fiche VII ou VIII)
INDICATION
L’entrée du blocage de dosage doit être activée dans le menu. En outre, il est nécessaire
de sélectionner les broches qui devront être utilisées pour l’entrée de surveillance du
dosage, à savoir les broches 2+4 (entrée « impulsion ») ou 3+4 (entrée « blocage de
dosage ») (voir chapitre 10.3.15).
3 + 4 = Entrée de surveillance du dosage avec contact
sans potentiel en cas de sélection de l’entrée
«blocage de dosage» dans Configuration de la
surveillance du dosage (voir chapitre 10.3.15).
Points
Affectation des broches
3
l' entrée du signal
4
Terre GND (┴)
Fig. 8.10 Installation du blocage du dosage (au choix douille à fiche VII ou VIII)
1 +3 + 4 = Entrée de surveillance du dosage avec interrupteur électronique (NPN) en cas de sélection
de l’entrée « blocage de dosage » dans Configuration de la surveillance du dosage
(voir chapitre10.3.15)
Points
Affectation des broches
1
5 V, DC
3
l' entrée du signal
4
Terre GND (┴)
