11.2 Austausch der Membrane und des Pumpenkopfes
Dosierkopfschrauben (4 Stück)
Stützscheibe (nicht bei 2,5 l/h)
Abdeckplatte (Pos. 1) am Dosierkopf
entfernen,
Dosierkopfschrauben (Pos. 2) lösen
Pumpenkopf (Pos. 3) abnehmen.
Membrane (Pos. 4), Zwischenplatte
(Pos. 6) und Stützscheibe (Pos. 5)
herausdrehen.
Faltenbalg (Pos. 7) vom Stößel abziehen.
Neuen Faltenbalg (siehe Zeichnung)
lagerichtig einbauen.
Zwischenplatte lagerichtig (siehe

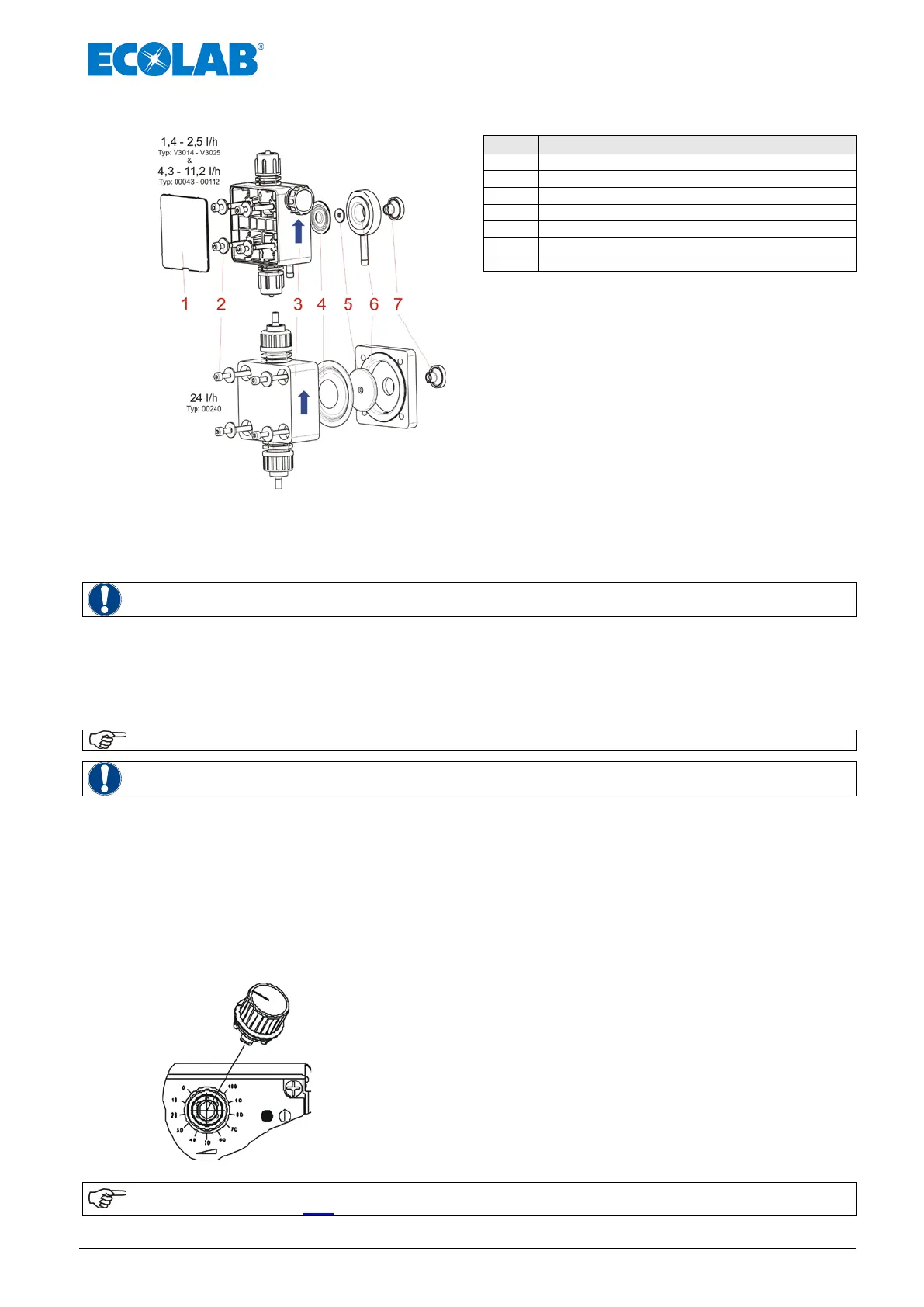

Abb. 11.6 Austausch der Membrane und des Pumpenkopfes
Stützscheibe lagerichtig (gewölbte Seite in Richtung Membrane) über Gewinde der
Membrane schieben.
Neue Membrane mit Stützscheibe einbauen.
ACHTUNG
Membrane nur handfest anziehen (ohne Werkzeug)!
Zwischenplatte im Uhrzeigersinn solange drehen, bis der Membranbruchauslauf nach
unten zeigen
Pumpenkopf aufstecken (auf Fließrichtung achten, siehe Abb. 11.6)
Pumpenkopfschrauben handfest eindrehen
Pumpenkopfschrauben über Kreuz anziehen
Anzugsmoment der Dosierkopfschrauben = 3 - 4 Nm.
ACHTUNG
Dosierkopfschrauben-Anzugsmoment nach 24 Stunden überprüfen!
Abdeckplatte am Pumpenkopf montieren
11.3 Justierung der mechanischen Hubverstellung
Die Dosierpumpe wird im Werk bei Nenndruck entsprechend den Dosierkurven eingestellt.
Sollte die tatsächliche Dosiermenge nicht mit dem angezeigten Wert auf der %- Skala
übereinstimmen (z. B. nach Abziehen und versetzt wieder Aufstecken des Verstellknopfes),
so kann die Grundeinstellung wie folgt hergestellt werden:
Knopf auf 100 % stecken und bei laufender Pumpe nach rechts
drehen bis die Verstellschraube spürbar auf Zug geht.
Falls kein Widerstand erreicht wird, Knopf bei Einstellung "0"
abziehen und Vorgang 2 wiederholen.
Dann den Knopf abziehen und Justierkerbe und –markierung auf
Skalaeinstellung "0" wieder aufstecken und gewünschte
Dosierleistung einstellen.
Abb. 11.7 Wartung: Justierung der mechanischen Hubverstellung
HINWEIS
Für eine genaue Ermittlung der Dosierleistung muss die Pumpe kalibriert werden (siehe
Kapitel 10.4 „Kalibrierung“).
