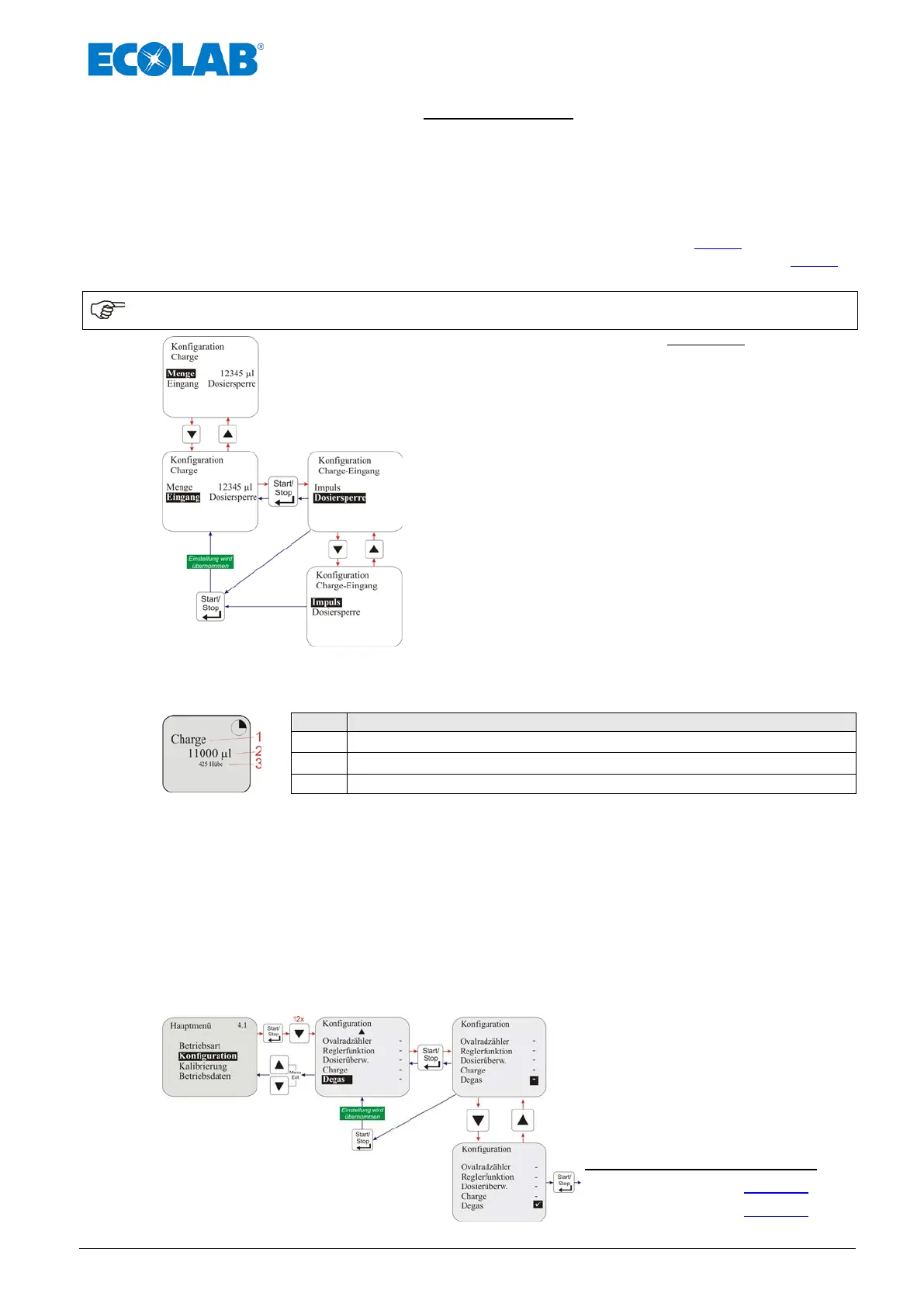

10.3.15.3 Charge / Eingang (nur bei E60 OHNE Dongle-Box)
Mit der Einstellung „Eingang“ wird festgelegt über welchen Eingang (Impulseingang oder
Dosiersperre) an Stecker II (oder Stecker VII bei Verwendung einer Dongle Box) der Pumpe
der Startimpuls für die Chargendosierung ausgewertet werden sollen.
Je nach ausgewähltem Eingang muss dann das Kabel für den Startimpuls unterschiedlich
angeschlossen werden:
Eingang Impuls:
= Stecker II (oder Stecker VII) Pin 2+4
siehe 7.2.3.4 „Installation
Chargenfunktion“ & 8.2.3.1
„Installation Chargenimpuls“.
Eingang Dosiersperre:
= Stecker II (oder Stecker VII) Pin 3+4
HINWEIS
Die ursprüngliche Funktion (z.B. Impuls) kann dann nicht mehr genutzt werden!
Bei Verwendung einer Dongle-Box steht ein separater Eingang zur Verfügung.
Abb. 10.49 Konfiguration Charge / Eingang (nur bei E60 OHNE Dongle-Box)
Standardeinstellung = Dosiersperre
10.3.15.4 Displayanzeige in der Betriebsebene
Pos
Bezeichnung
1
Betriebsart
2
Noch zu dosierende Menge
3
Verbleibende, noch zu tätigende Hübe
Abb. 10.50 Konfiguration Displayanzeige in der Betriebsebene
10.3.16 Konfiguration Degas
PLUS
Bei Aktivierung der „Degas
PLUS
“ Funktion und Anschluss eines entsprechenden
Entgasungsventils ermöglicht diese Funktion eine zeitlich gesteuerte Entgasung des
Dosiersystems. Für Installation / Inbetriebnahme des Entgasungsventils beachten Sie bitte
die zugehörige Betriebsanleitung, Art. Nr. 417101377, EBS Nr. auf Anfrage.
10.3.16.1 Auswählen
Abb. 10.51 Konfiguration Degas
PLUS
Auswählen
- “Degas
PLUS
“ ist inaktiv
(Standardeinstellung)
 “ Degas
PLUS
“ ist aktiv
Bei aktivierter Entgasungssteuerung
erscheinen folgende Punkte im
Untermenü:
Menüpunkt siehe Kapitel
• Degas Hübe 10.3.16.2
• Degas Pause
10.3.16.3
