417101438_EMPII_E60.docx
- 25 -
Rev. 11-02.14

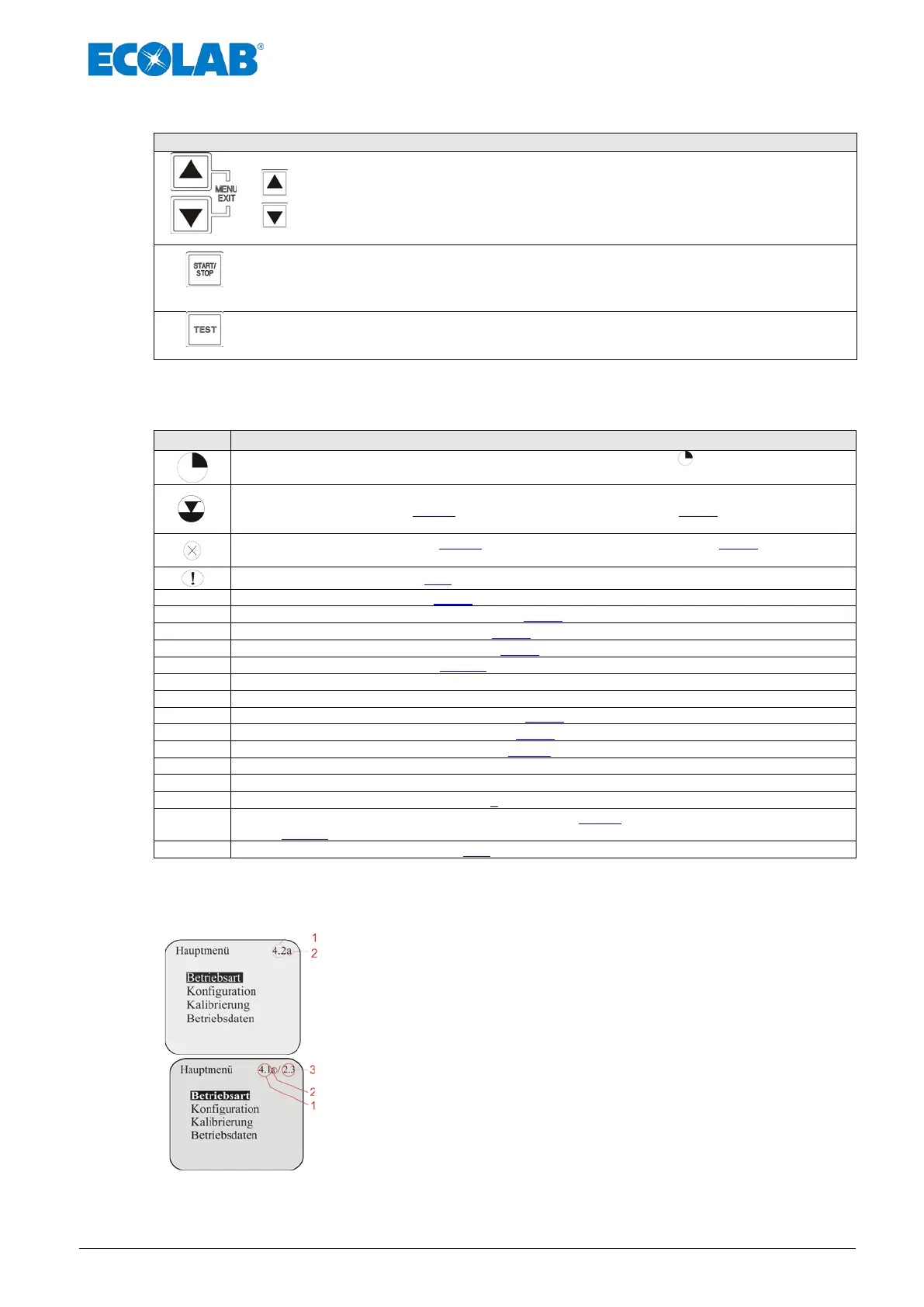

9.4 Tastenfunktionen
Beschreibung
MENU/EXIT-Funktion Einstieg und Verlassen der Menüebenen (Tasten gemeinsam drücken)
() Einstellwerte nach oben verändern
() Einstellwerte nach unten verändern
Abb. 9.3 Menu/Exit
Starten der Pumpe
Stoppen der Pumpe
Bestätigungstaste (ENTER) für eingestellte Werte
Abb. 9.4 Start/Stop
Testfunktion (Dauerlauf)
Abb. 9.5 Testfunktion
9.5 Displayanzeigen
Display
Beschreibung
Laufmeldung der Pumpe, mit jedem Hub der Pumpe rotiert die Anzeige oben rechts im Display
um 1 Umdrehung.
Niveaumeldung liegt an (blinkende Anzeige = Niveauvorwarnung, Anzeige ständig sichtbar =
Leermeldung), siehe Kapitel 7.2.2.1 Installation Sauglanze bzw. Kapitel 10.3.8 Konfiguration
Niveaukontakt
Dosiersperre aktiv, siehe Kapitel 7.2.3.3 Installation Dosiersperre bzw. Kapitel 10.3.7 Konfiguration /
Dosiersprerre.
Störung liegt an, siehe Kapitel 12.2 Störmeldungen.
Intern
Betriebsart Intern, siehe Kapitel 10.2.2 Betriebsart / Intern
MUL
Betriebsart Impuls Multiplikation, siehe Kapitel 10.2.3 Betriebsart / Impuls
DIV
Betriebsart Impuls Division, siehe Kapitel 10.2.3 Betriebsart / Impuls
x..xx mA
Betriebsart Strom x xx mA, siehe Kapitel 10.2.4 Betriebsart / Strom
Charge
Betriebsart Charge siehe Kapitel 10.3.15 Konfiguration / Charge
xxx /min
Anzeige Hübe/ min bei Betriebsart Intern
xx %
Anzeige % bei Betriebsart Intern
x.xx l/h
Anzeige l/h bei Betriebsart Intern siehe Kapitel 10.2.2 Displayanzeige / Einstellen Betriebsart Intern
n = x
Anzeige bei Betriebsart Impuls, siehe Kapitel 10.2.3 Displayanzeige / Einstellen Betriebsart Impuls
xx.x mA
Anzeige bei Betriebsart Strom, siehe Kapitel 10.2.4 Betriebsart Strom
f = xx.x %
Anzeige der aktuellen Dosierfrequenz in %
OFF
Pumpe ist im Betriebszustand OFF (muss eingeschaltet werden)
E60+
Donglebox angeschlossen, siehe Kapitel 8 Aufrüstung auf E60
PLUS
E60++
Donglebox und OGM
PLUS
angeschlossen, siehe Kapitel 8.2.1.1 Installation Ovalradzähler bzw.
Kapitel 10.3.11 Konfiguration / Ovalradzähler
Alarm
Betriebszustand Alarm siehe Kapitel 12.2 Störmeldungen
9.6 Anzeige der Softwareversion
Die aktuelle Softwareversion (Pos.1) wird im Display des
Hauptmenüs rechts oben (Abb. 9.6 & 9.7) angezeigt.
Kleinbuchstaben hinter der Softwarenummer (Pos.2) beschreiben
interne Softwareänderungen, die keinen Einfluss auf die Bedienung
des Gerätes haben.
Abb. 9.6 Anzeige der Softwareversion 1
Wurde eine Dongle-Box oder ein MicroFlow
PLUS
angeschlossen, so
wird die Version der Einheit (Pos.3) rechts neben der
Pumpenversion dargestellt.
Abb. 9.7 Anzeige der Softwareversion 2
