13 Pièces d’usure et pièces détachées (modèle standard)
Les numéros - EBS sont affichés entre parenthèses. voir chapitre 1.1
13.1 Vue éclatée / Liste des pièces type V3014, V3025, 00043, 00048, 00072 et 00112

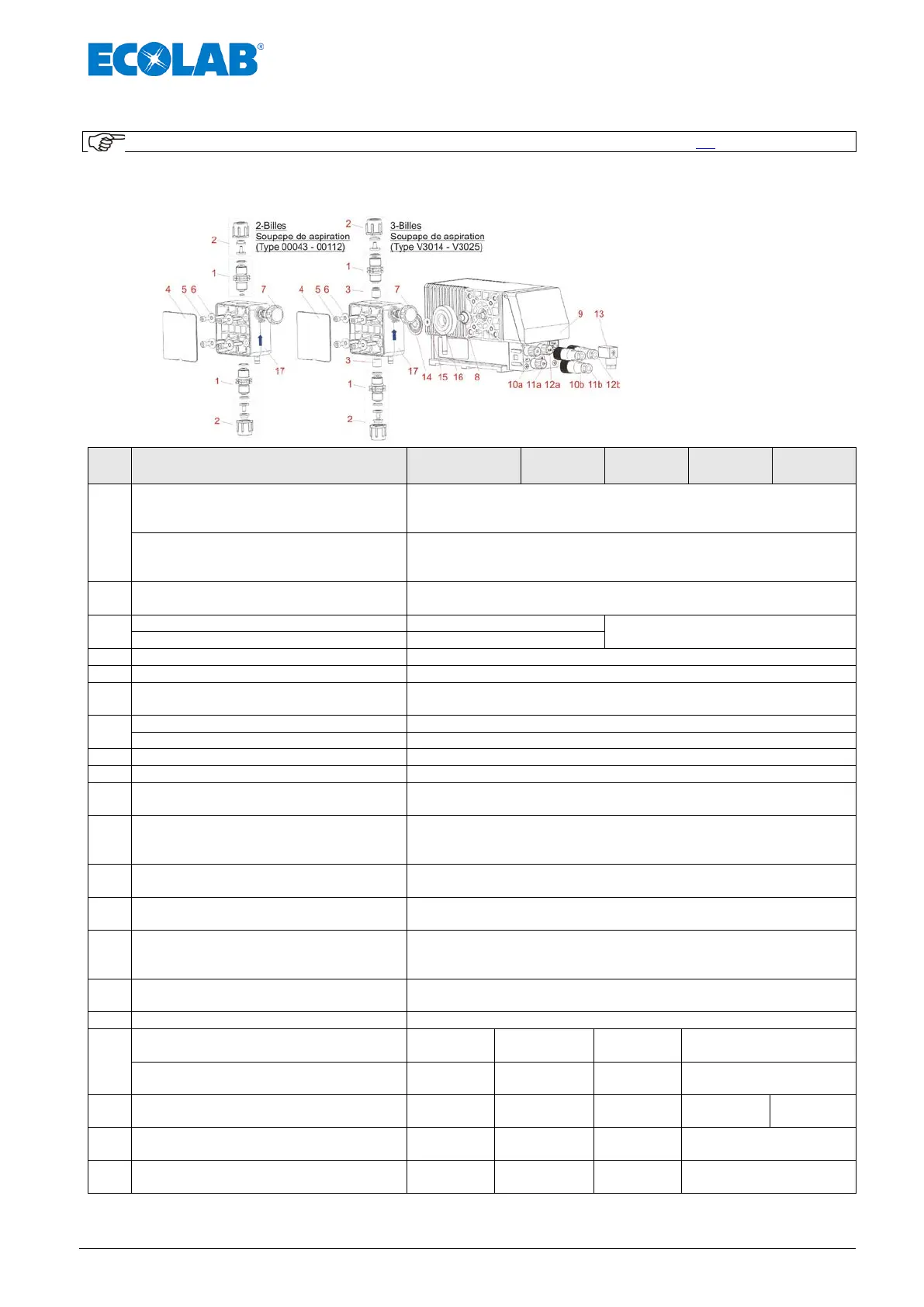

Fig. 13.1 Vue éclatée / Liste des pièces type
V3014, V3025, 00043, 00048, 00072
et type 00112
Pos Désignation V3014 V3025
00072 00112
1
SDV PVFPKE 000 G 3/8 - G 3/8 - 99
Soupape d’aspiration/ de pression
248405 (10093149)
SDV PVEPKE 000 G 3/8 - G 3/8 - 99
Soupape d’aspiration/ de pression
248406 (10079847)
2
Set de la raccordement 3/8“ PVDF
pour tuyau 4/6, 6/8, 6/12 mm
248491 (10002549)
3
Cartouche de soupape, V3 FPKEPV
--
Cartouche de soupape, V3 FPKEPV
Plaque de recouvrement /PK-PP
Vis à six pans creuses, M 5 x 40, V2A
6
Rondelle, B15 x 5.3 x 1.6, DIN9021,
ISO7093, V2A
413501720 (10015901)
7
Vis de purge, PVDF/VITON B
Couvercle transparent imprimé
10a
Connecteur borgne - entrée de
signalisation de l’état vide
248186 (10017270)
11a
Capuchon de recouvrement pour la sortie
de la signalisation de l’état vide et du
34800117 (10020189)
12a
Connecteur borgne – entrée d’impulsion
et du signal normalisé
248187 (10019520)
10b
Connecteur à 4 broches (3 broches) -
entrée de signalisation de l’état vide
418463115 (10003013)
11b
Connecteur à 4 broches, codage spécial,
sortie de la signalisation de l’état vide
418463117 (10003311)
12b
Connecteur à 5 broches - entrée
d’impulsion et du signal normalisé
418463118 (10015224)
Prise de conducteur à 3 broches
14
Membrane
Membrane «pressions plus élevées»(HP)
--
15
Rondelle d’appui
--
16
Plaque intermédiaire
17
Tête de pompe PVDF
