7.2.4.4 Avec le réglage de configuration - sortie d’alarme « ON » 
(Voir la description des menus au chapitre 10.3.9. «Configuration / alarme »)
Réglage des cavaliers
Si « Aucune alarme »
(le relais d’alarme n’est
pas activé)
Si « Alarme »
(le relais d’alarme
est activé)
Power Off
le relais d’alarme
n’est pas activé)
Fonction de fermeture :
(Par défaut)
Contact ouvert Contact fermé Contact ouvert
Fonction d’ouverture :
Contact fermé Contact ouvert Contact fermé
7.2.4.5 Avec le réglage de configuration - sortie d’alarme « OFF » 
(Voir la description des menus au chapitre 10.3.9 «Configuration / alarme»)
Réglage des cavaliers
Si « Aucune alarme »
(le relais d’alarme n’est
pas activé)
Si « Alarme »
(le relais d’alarme
est activé)
Power Off
le relais d’alarme
n’est pas activé)
Fonction de fermeture :
(Par défaut)
Contact fermé Contact ouvert Contact ouvert *
Fonction d’ouverture :
Contact ouvert Contact fermé Contact fermé
Fonction fail-safe (sécurité en cas de panne)
7.2.5 Affectation des connexions - emplacement enfichable IV, connexion au réseau
La connexion au réseau est assurée via un connecteur enfichable à quatre broches,
placé sur la face frontale. Celui-ci est déjà vissé à un connecteur en usine.
Points
Couleur de brin
(Câble de raccordement)
Mise en état d'occupation
L1
noire
conducteur extérieur / phase
N
bleu
conducteur neutre
PE
jaune / verte
conducteur de protection
*
-
non affecté

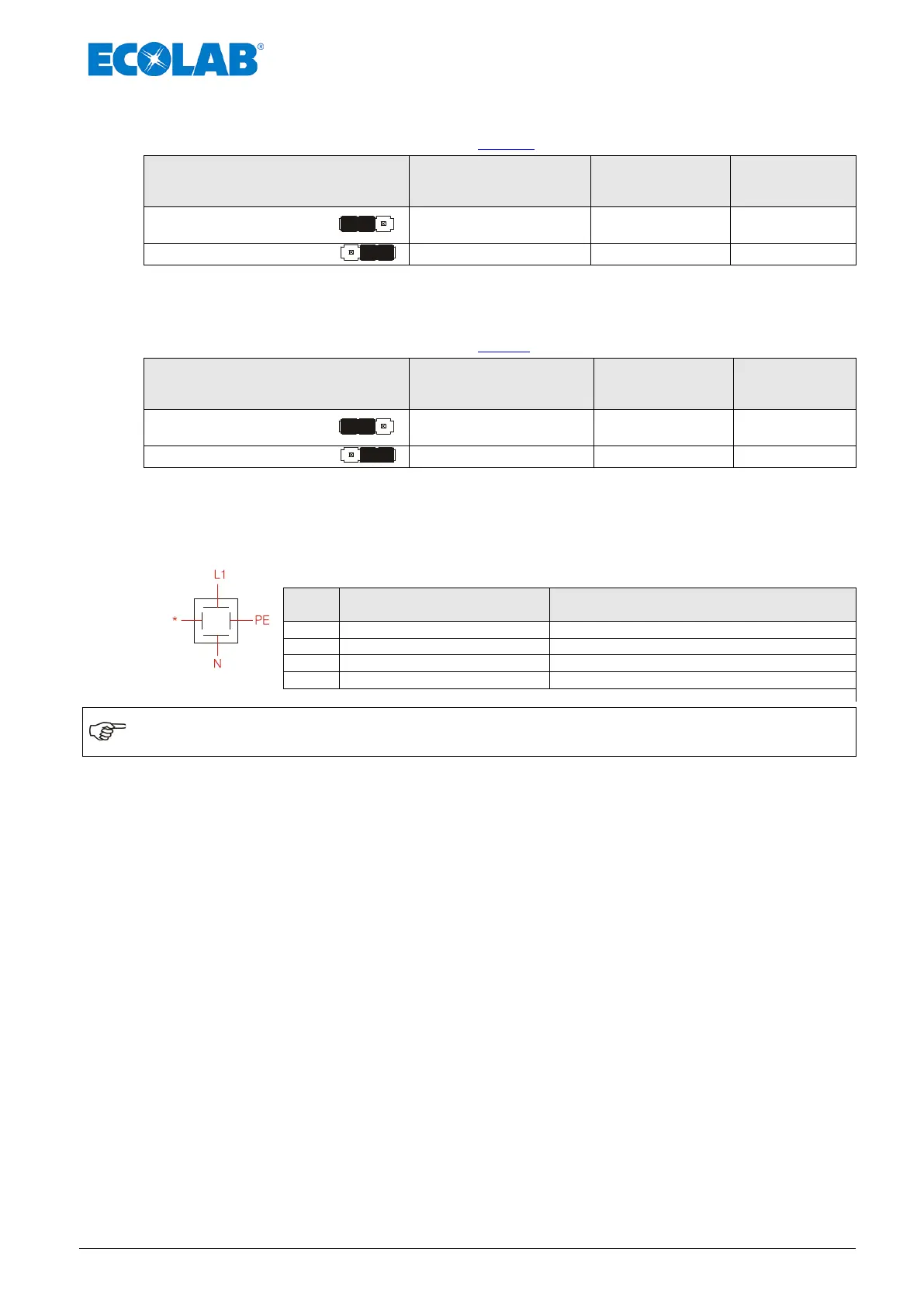

Fig. 7.24 Affectation des connexions – emplacement enfichable IV, connexion au réseau
INDICATION
Afin de garantir l’étanchéité de la connexion au réseau contre l’humidité, le joint
d’étanchéité (contenu dans la livraison et déjà monté lors de la livraison) doit être mis en
place et la vis de fixation au centre du connecteur doit être bien vissée.
 Relier le câble de connexion au réseau au réseau électrique.
