11.2 Remplacement de la soupape de la membrane et de la tête de pompe
Vis de la tête de dosage (4 vis)
Rondelle d’appui (pas pour 2,5 l/h)
Retirer la plaque de recouvrement (pos. 1) sur
la tête de dosage.
Desserrer la vis de la tête de dosage (pos. 2).
Retirer la tête de pompe (pos. 3).
Dévisser la membrane (pos. 4), la plaque
intermédiaire (pos. 6) et la rondelle d’appui
(pos. 5).
Retirer soufflet (pos. 7) du coulisseau.
Placer le nouveau soufflet (voir le dessin) dans
la position correcte.

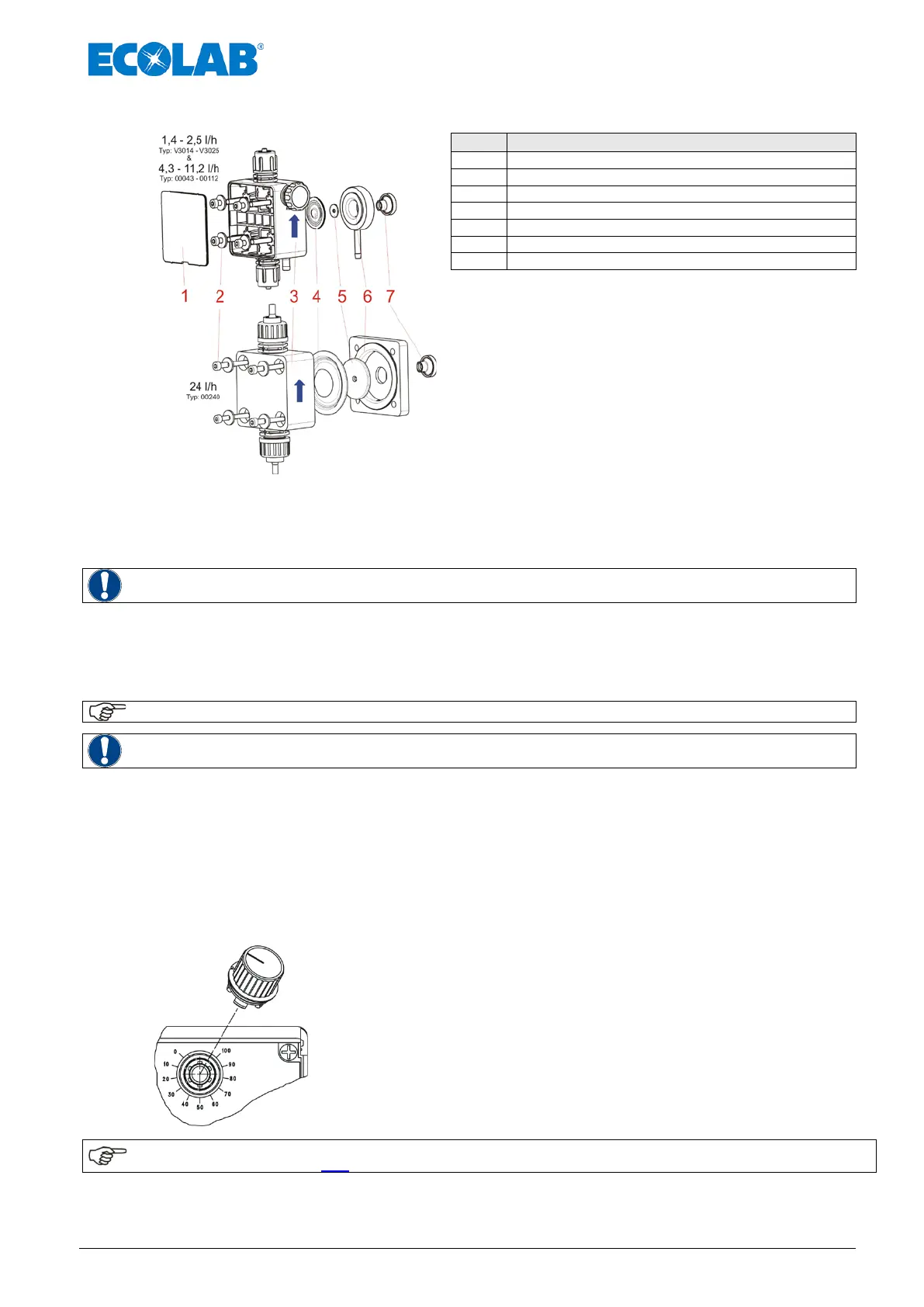

Fig. 11.6 Remplacement des cartouches de soupape de la membrane et de la tête de pompe
Insérer la plaque intermédiaire dans la position correcte
Pousser la rondelle d’appui dans la position correcte (la face bombée doit montrer
en direction de la membrane) sur le filetage de la membrane.
Mettre la nouvelle membrane en place avec la rondelle d’appui.
ATTENTION
Visser fermement la membrane, mais seulement à la main (sans outil) !
Tourner la plaque intermédiaire dans le sens des aiguilles d’une montre jusqu’à ce
que l’évacuation en cas de rupture de membrane montre vers le bas.
Emboîter la tête de pompe (veiller au sens d’écoulement, voir la fig. 11.6).
Visser fermement les vis de la tête de pompe à la main.
Visser vis de la tête de pompe en diagonale.
Couple de serrage des vis de la tête de dosage = 3 - 4 Nm.
ATTENTION
Contrôler le couple de serrage des vis de la tête de dosage après 24 heures !
Monter la plaque de recouvrement sur la tête de pompe.
11.3 Ajustement du réglage mécanique de la course
La pompe doseuse est réglée en usine à la pression nominale selon les courbes de dosage.
Si la quantité de dosage réelle vient à ne plus coïncider avec la valeur indiquée sur la
graduation en % (par exemple après retrait du bouton de réglage et remise en place avec un
décalage), le réglage de base peut être rétabli comme suit :
Mettre la pompe doseuse en marche.
Placer le bouton sur 100 % et le tourner vers la droite, tandis que la
pompe fonctionne, jusqu’à ce que la vis de réglage entre en jeu de
manière perceptible.
Si aucune résistance n’est atteinte, ramener le bouton au réglage
« 0 » et répéter l’étape 2.
Ensuite, retirer le bouton, remettre l’encoche et le repère de
réglage sur la position « 0 » de la graduation et régler la capacité
Fig. 11.7 Ajustement du réglage mécanique de la course
INDICATION
Pour déterminer de manière exacte la capacité de dosage, il faut jauger la pompe (voir
chapitre 10.4 « Étalonnage »).
