Ecolab Elados EMP II E60 - Installation Microflow Meßwertaufnehmer; Anschlussbelegung Steckplatz VII (5-Polig) Eingang für Chargenimpuls und Dosiersperre

417101438_EMPII_E60.docx
- 21 -
Rev. 11-02.14
8.2.2.1 Installation MicroFlow Meßwertaufnehmer
3 + 4 = MicroFlow-Meßwertaufnehmer
PIN
Belegung
3
Signaleingang MicroFlow-
Meßwertaufnehmer
4
GND (┴)

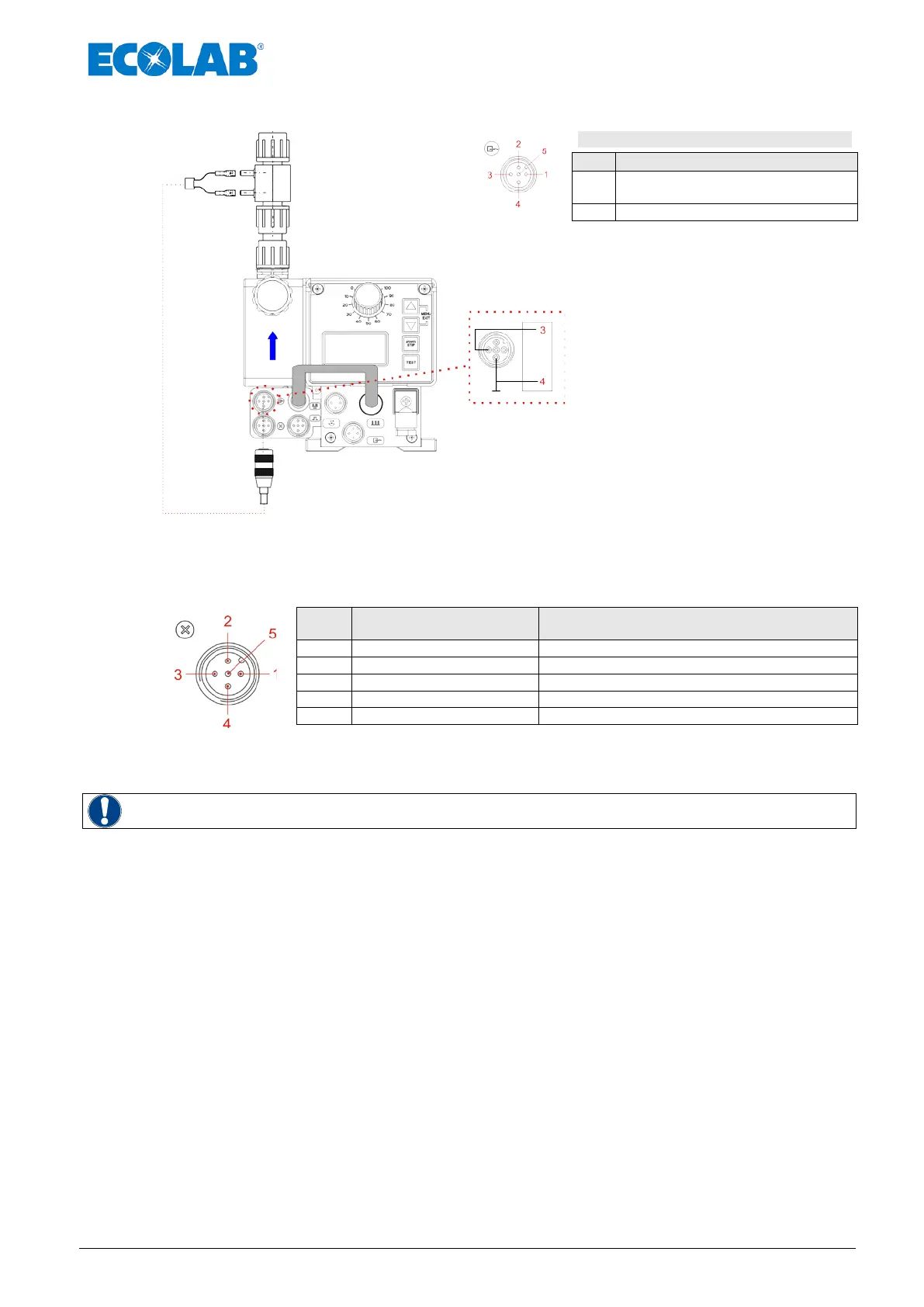

Abb. 8.7 Installation MicoFlow Messwertaufnehmer
8.2.3 Anschlussbelegung Steckplatz VII (5-polig)
Eingang für Chargenimpuls und Dosiersperre
Pin
Aderfarbe
(Anschlusskabel)
Belegung
1
braun
Ausgang 5 V, DC (belastbar mit max. 50 mA)
2
weiß
Eingang Chargendosierung
3
blau
Eingang Dosiersperre
4
schwarz
GND (┴)
5
grau
Frei für zukünftige Verwendung
Abb. 8.8 Anschlussbelegung Steckplatz VII (5-polig) Eingang für Chargenimpuls und Dosiersperre
 Schutzkappe abziehen
 Anschlussstecker entsprechend der Anschlussbelegung montieren.
ACHTUNG
Nur Anschlussstecker aus unserem Lieferprogramm verwenden!
