Ecolab Elados EMP II E60 User Manual

417101438_EMPII_E60.docx
- 18 -
Rev. 11-02.14

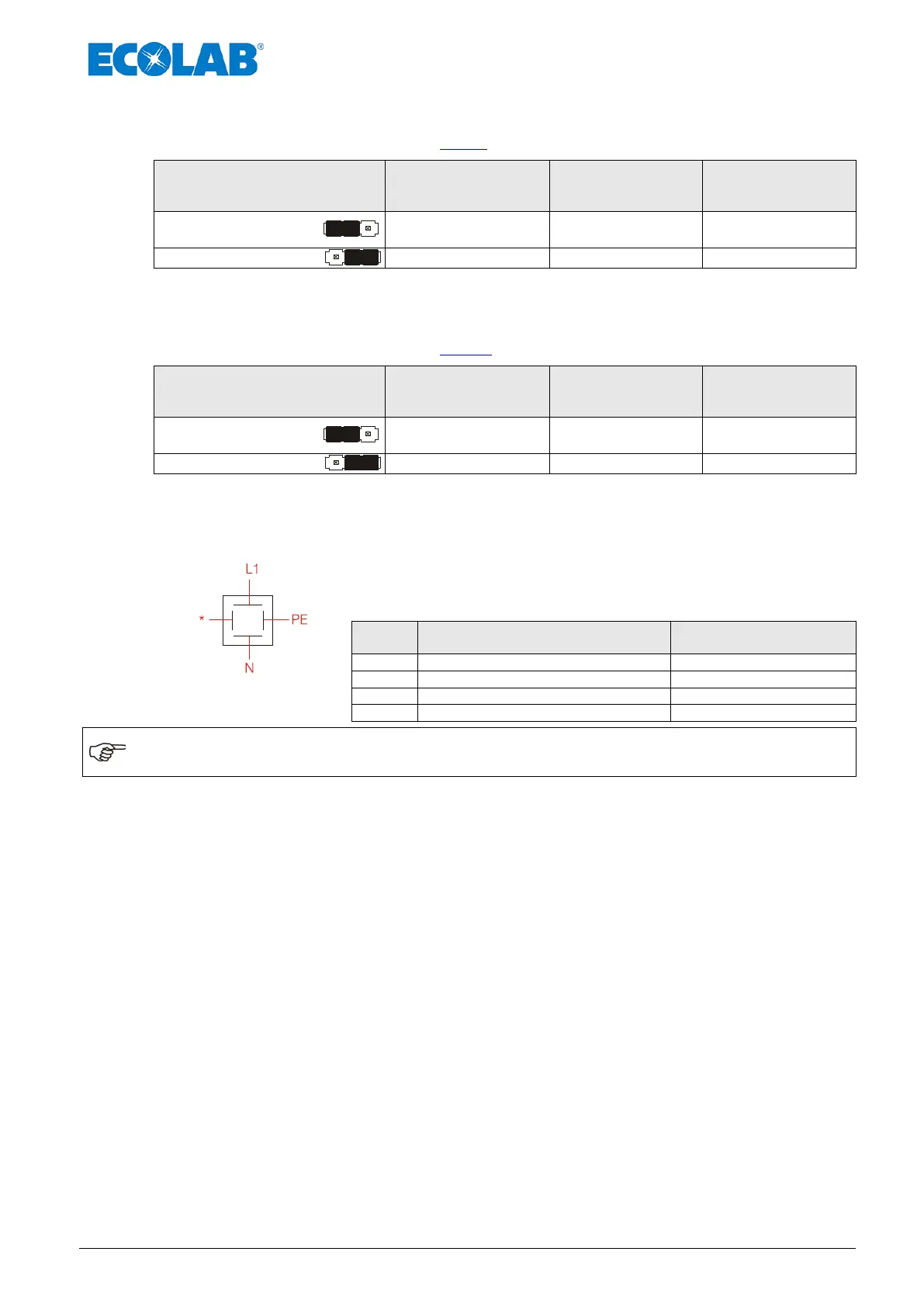

7.2.4.4 Bei Konfigurationseinstellung Alarmausgang “EIN“ 
(siehe Menübeschreibung, im Kapitel 10.3.9 „Konfiguration / Alarmausgang“)
Jumperstellung
Wenn “Kein Alarm“
(Alarmrelais hat nicht
angezogen)
Wenn “Alarm“
(Alarmrelais hat
angezogen)
Power Off
(Alarmrelais hat nicht
angezogen)
Schließerfunktion:
(Standardeinstellung)
Kontakt offen Kontakt geschlossen Kontakt offen
Öffnerfunktion
Kontakt geschlossen
Kontakt offen
Kontakt geschlossen
7.2.4.5 Bei Konfigurationseinstellung Alarmausgang “AUS“ 
(siehe Menübeschreibung, im Kapitel 10.3.9 „Konfiguration / Alarmausgang“)
Jumperstellung
Wenn “Kein Alarm“
(Alarmrelais hat
angezogen)
Wenn “Alarm“
(Alarmrelais hat nicht
angezogen)
Power Off
(Alarmrelais hat nicht
angezogen)
Schließerfunktion:
(Standardeinstellung)
Kontakt geschlossen Kontakt offen Kontakt offen*
Öffnerfunktion
Kontakt offen
Kontakt geschlossen
Kontakt geschlossen
* fail-safe Funktion (sicher bei Ausfall)
7.2.5 Anschlussbelegung Steckplatz IV, Netzanschluss
Abb. 7.24 Anschlussbelegung Steckplatz
IV, Netzanschluss
Der Netzanschluss erfolgt über einen vierpoligen frontseitigen
Steckverbinder. Werkseitig ist dieser bereits mit einem Stecker
verschraubt.
Pin
Aderfarbe
(Anschlusskabel)
Belegung
L1
schwarz
Phase / Außenleiter
N
blau
Neutralleiter
PE
gelb / grün
Schutzleiter
*
-
nicht belegt
HINWEIS
Um die Dichtigkeit des Netzanschlusses, gegen Feuchtigkeit zu Gewährleisten, muss die
Dichtung (im Lieferumfang enthalten und im Lieferzustand bereits eingebaut) eingelegt
sein und die Fixierschraube in der Mitte des Steckers angezogen werden.
 Netzanschlussleitung mit dem Stromnetz verbinden.
