6 Einbau
ACHTUNG
Die Installation ist nur durch zugelassene Fachkräfte durchzuführen und die allgemeinen
Richtlinien und örtlichen Installationsvorschriften zu beachten!
• Die Dosierpumpe sollte an gut zugänglicher, frostgeschützter Stelle montiert werden.
Die Umgebungstemperatur darf +40° C nicht übersteigen.
• Die Einbaulage des Gerätes muss waagrecht sein.
• Die Pumpe ist an den dafür vorgesehenen Bohrungen fest mit der Konsole bzw. dem
Behälter zu verschrauben (Bohrungsabstand siehe Kapitel
14.2 „Abmessungen“).

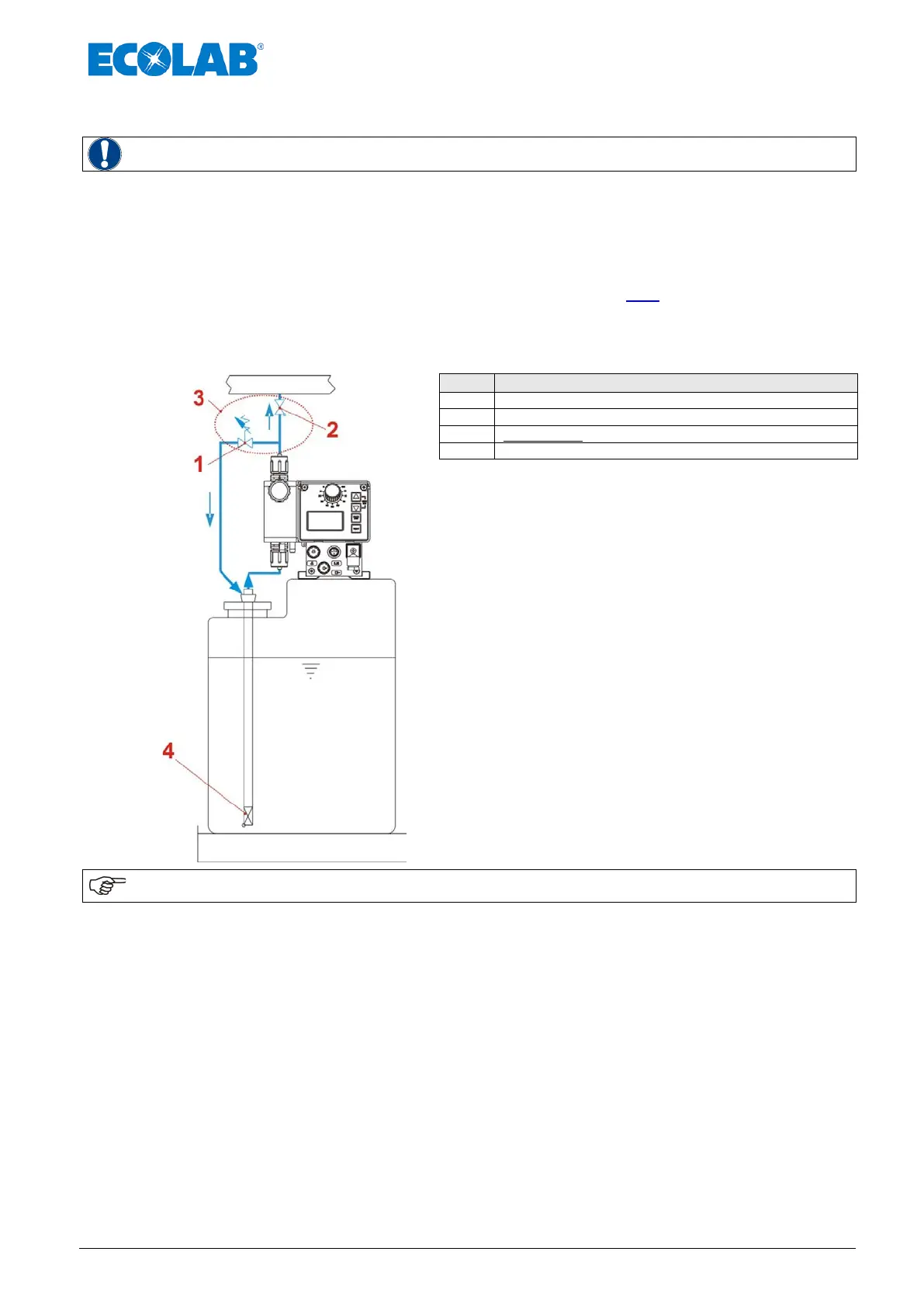

6.1 Einbauschema
Pos.
Bezeichnung
1
Überströmventil
2
Druckhalteventil
3
Ersatzweise: Mehrfunktionsventil
4
Sauglanze bzw. Bodensaugventil
Abb. 6.1 Einbauschema
HINWEIS
Dosier-/Druckhalte- und Überdruckventile können durch ein Mehrfunktionsventil (MFV)
aus unserem Lieferprogramm ersetzt werden, welches all diese Funktionen vereint.
